Назначение разъёма 2РМТ30БПН32Ш1В1В

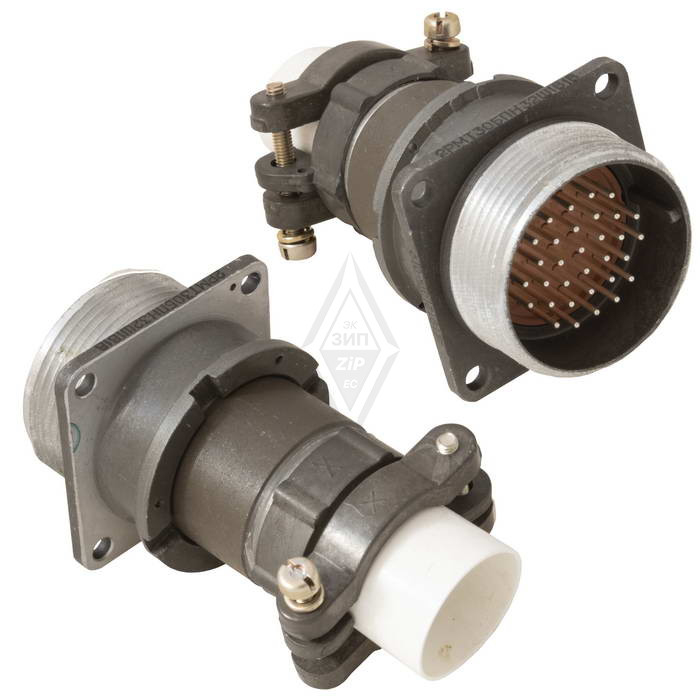

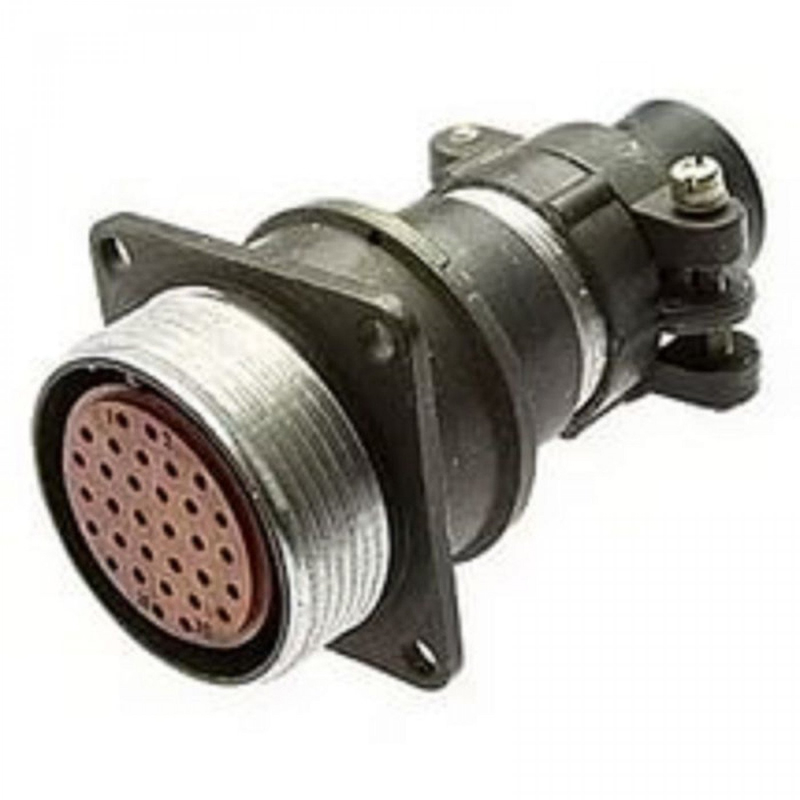

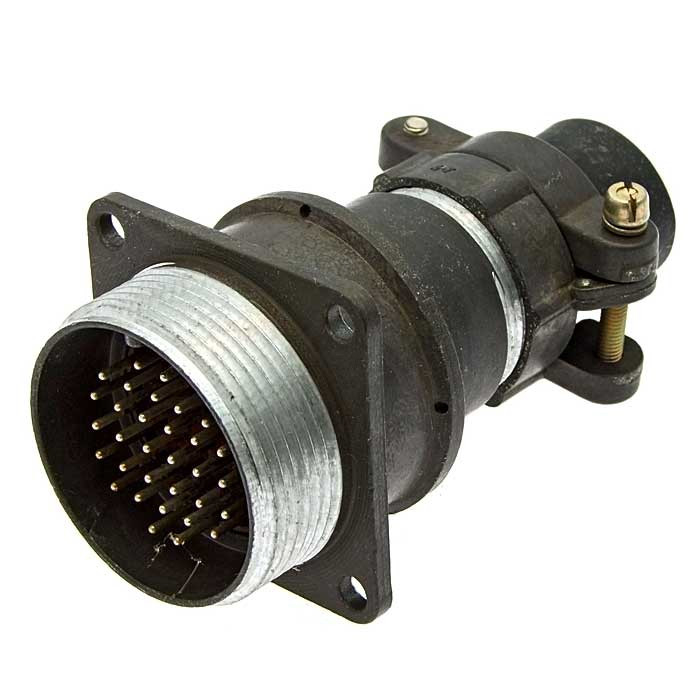

2РМТ30БПН32Ш1В1В производства «Элекон» — это цилиндрический низкочастотный разъём, изготовленный в виде блочной вилки. Он предназначен для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция ориентирована на применение в приборах и оборудовании, работающих в жёстких условиях эксплуатации, где требуется стабильный контакт при воздействии вибрации, ударов, перепадов температуры и повышенной влажности.

Разъём выступает соединительным элементом между кабельными и приборными частями электрооборудования. Блочная вилка монтируется на панель, что позволяет организовать разъёмное соединение узлов и блоков без постоянного доступа к внутреннему монтажу устройства.

Подтверждённые технические особенности

Конструкция разъёма включает 32 контакта диаметром 1 мм. Контакты выполнены из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление — не более 5 мОм — и допустимый ток до 4 А на каждый контакт.

Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Габаритные размеры разъёма составляют 38 на 38 на 62,5 мм. Сочленение резьбовое, с резьбой M33 на 1,5 мм. Поляризация одношпоночная, что обеспечивает точное и однозначное подключение ответной части.

Монтаж на панель выполняется пайкой. Климатическое исполнение — УХЛ2.1, что подтверждает пригодность к работе в диапазоне от минус 60 до плюс 100 градусов Цельсия при относительной влажности до 98 процентов.

Эксплуатационные характеристики

Разъём выдерживает следующие воздействия:

• вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g;
• удары с ускорением до 500 g;
• акустические шумы уровнем до 170 дБ;
• электрическую прочность изоляции 1850 В при рабочем напряжении 560 В.

Ресурс разъёма составляет 500 сочленений, а наработка достигает 175 000 часов при температуре 80 градусов Цельсия. Такие показатели подтверждают возможность длительной эксплуатации без частой замены соединителя.

Область применения

Благодаря совокупности характеристик 2РМТ30БПН32Ш1В1В применяется в приборах с жёсткими условиями эксплуатации: в составе промышленного и специального оборудования, где требуются устойчивость к механическим нагрузкам, широкий температурный диапазон и надёжная передача сигналов и питания по 32 контактам. Одношпоночная поляризация упрощает сборку и исключает ошибку при подключении ответной части, а резьбовое сочленение фиксирует соединение при вибрации.

Артикул товара — 50352, категория — 2РМТ, производитель — «Элекон». Год сведений — 2017. Разъём предназначен для цепей с частотой до 3 МГц, что соответствует задачам низкочастотной передачи сигналов и подачи питания в составе ответственных электрических соединений.
