Назначение соединителя 2РМТ30БПН32Г1В1В «ОТК»

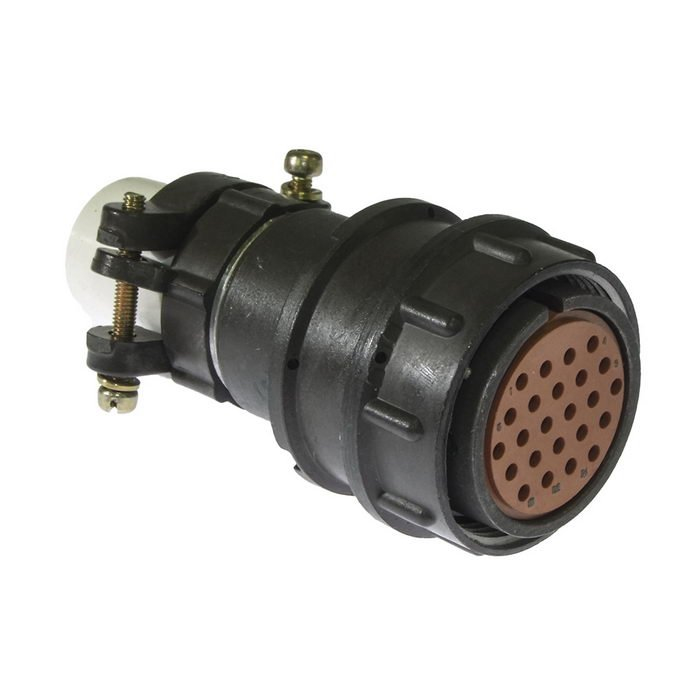

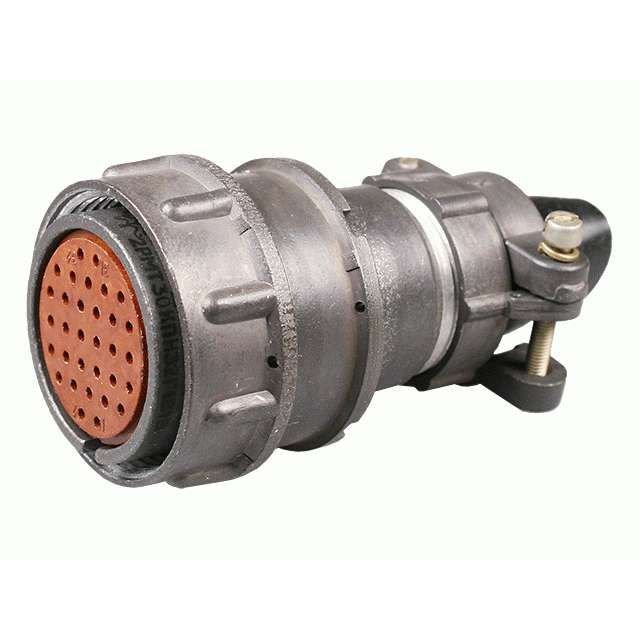

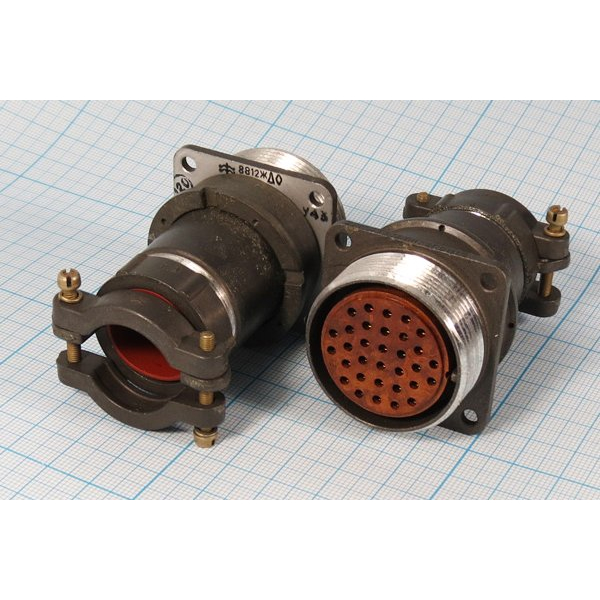

Соединитель 2РМТ30БПН32Г1В1В «ОТК» (артикул 3848) — низкочастотный цилиндрический электрический разъём серии 2РМТ, предназначенный для монтажа внутри приборов и блоков радиоэлектронной аппаратуры. Изделие относится к категории 2РМТ и выпускается с приёмкой «ОТК», что соответствует базовой сертификации по действующим техническим условиям, например АШДК.434410.062ТУ.

Разъём применяется в цепях постоянного и переменного тока частотой до десятков мегагерц, обычно до 3 МГц. Область использования охватывает радиоэлектронную аппаратуру и промышленные устройства, где требуется надёжное электрическое соединение с возможностью периодического сочленения и расчленения.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной схеме серии 2РМТ и содержит следующие сведения:

• 2РМТ — низкочастотный цилиндрический тропикоустойчивый соединитель с резьбовой фиксацией.
• 30 — посадочный диаметр корпуса 30 мм.
• БПН — приборный блочный разъём, предназначенный для внутреннего монтажа без патрубка (прямой или угловой).
• 32 — число контактов 32, диаметр контактов 1,0 мм.
• Г — розетка приборная блочная.
• 1 — обозначение комбинации контактов (структура ячейки).
• В1В — серебряное покрытие контактов, вид корпуса и исполнение, соответствующее блочному неэкранированному или экранированному варианту.
• «ОТК» — категория качества по приёмке отдела технического контроля.

Тип корпуса — блочный, без патрубка, что определяет предназначение для внутреннего монтажа в корпус прибора. Соединение резьбовое, с поляризацией, обычно одношпоночной ориентацией, что обеспечивает надёжное и однозначное сочленение. Монтаж контактов выполняется пайкой на кабель или внутри прибора; способ монтажа относится к объёмному — кабельному или печатному варианту.

Технические характеристики и условия эксплуатации

Соединитель выполнен во всеклиматическом исполнении В2.1 по ГОСТ 15150‑69. Изделие рассчитано на работу в диапазоне температур примерно от −60 °C до +100 °C и на повышенную влажность до 98% при +40 °C.

1. Максимальное рабочее напряжение — до 700 В.
2. Сопротивление контактов — не более нескольких миллиом, обычно порядка 0,005 Ом на контакт.
3. Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом.
4. Количество сочленений–расчленений — порядка 500 циклов, что обеспечивает достаточную долговечность при переподключении.

Применение

Разъём 2РМТ30БПН32Г1В1В «ОТК» востребован в приборостроении, промышленной электронике и системах управления, где необходима компактная блочная коммутация цепей с повышенными требованиями к климатической стойкости. Благодаря тропикоустойчивому исполнению и серебряному покрытию контактов изделие подходит для эксплуатации в условиях повышенной влажности и перепадов температур, сохраняя стабильные электрические параметры.

Год выпуска указан как 2026. Перед применением рекомендуется уточнять актуальные технические условия и комплектацию у поставщика, поскольку в приведённых данных производитель не указан.
