2РМТ30БПН32Г1В1В — блочная розетка для многоконтактных электрических соединений

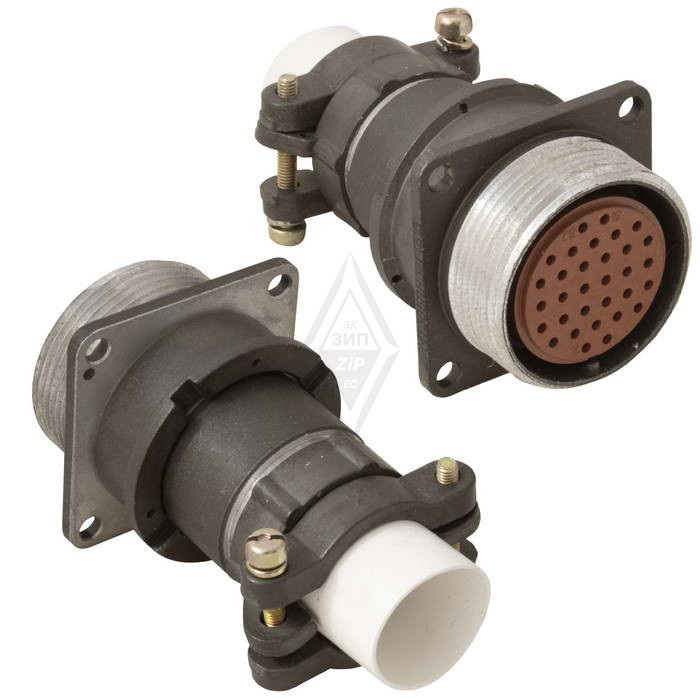

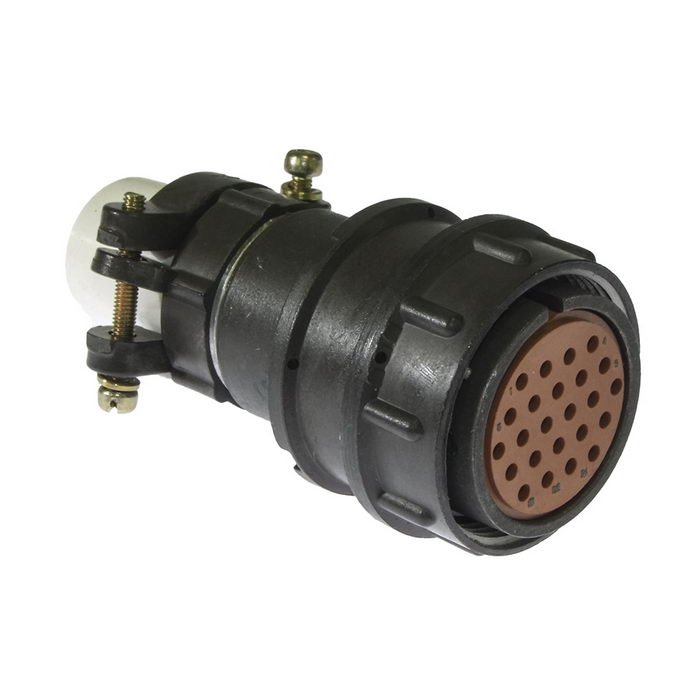

2РМТ30БПН32Г1В1В — низкочастотный цилиндрический электрический соединитель серии 2РМТ, выполненный в виде приборной (блочной) розетки. Изделие предназначено для формирования надежных разъемных соединений в цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц. Конструкция ориентирована на внутренний объемный монтаж в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Конструкция и расшифровка

Разъем имеет блочное исполнение для закрепления на панели, корпусе прибора или шкафу. Сочленение с ответной частью выполняется резьбовым способом, что помогает удерживать соединение при вибрационных и механических воздействиях. Одношпоночная поляризация исключает ошибочную ориентацию при подключении.

Маркировка 2РМТ30БПН32Г1В1В указывает на основные конструктивные признаки:

• 2РМТ — серия низкочастотных цилиндрических соединителей тропикоустойчивого исполнения

• 30 — размер корпуса с посадочным диаметром 30 мм

• Б — блочный, приборный корпус

• П — прямой патрубок

• Н — гайка для неэкранированного кабеля

• 32 — число контактов

• Г — розетка

• 1 — сочетание контактов: 32 контакта диаметром 1 мм

• В — серебряное покрытие контактной группы

• 1В — климатическое исполнение, рассчитанное на эксплуатацию в широком диапазоне внешних условий.

Основные параметры

Указанные параметры следует сверять с техническими условиями конкретной партии и условиями применения, поскольку допустимая суммарная токовая нагрузка зависит от схемы размещения, температуры, режима работы и числа одновременно нагруженных контактов.

Практическое применение

Розетка 2РМТ30БПН32Г1В1В подходит для аппаратуры, где необходимо компактно передать большое число электрических цепей через разъемное соединение. Наличие 32 контактов дает возможность одновременно подключать сигнальные, управляющие, измерительные и питающие линии в составе одного интерфейса.

Типичные области использования:

• Блоки управления и автоматики

• Контрольно-измерительная аппаратура

• Промышленное оборудование и шкафы управления

• Радиотехнические и телеметрические комплексы

• Системы связи и передачи сигналов

• Испытательные стенды

• Приборные панели и модульные электронные устройства

Серебряное покрытие контактов способствует снижению переходного сопротивления и повышению стабильности электрического контакта. Резьбовая фиксация особенно полезна в оборудовании, работающем при вибрации, ударах или частых перемещениях.

Что учитывать при монтаже

При проектировании соединения с 2РМТ30БПН32Г1В1В важно проверить соответствие ответной вилки, распайку контактов, сечение подключаемых проводников и фактическую токовую нагрузку каждой цепи. Для надежной работы необходимо соблюдать допустимое усилие монтажа, не допускать загрязнения контактных поверхностей и исключать механическое натяжение кабеля на патрубке.

Разъем рассчитан на неэкранированный кабель, поэтому при использовании в цепях с повышенными требованиями к электромагнитной совместимости следует отдельно оценить необходимость экранирования кабельной линии и корпуса аппаратуры. Корпус соединителя обычно изготавливается из алюминиевого сплава, а контакты — из латуни с покрытием, что обеспечивает сочетание механической прочности и электрической проводимости.

2РМТ30БПН32Г1В1В — функциональное решение для многоконтактного подключения оборудования, где важны компактность, фиксированное соединение, устойчивость к внешним воздействиям и понятная стандартизированная система маркировки.
