Назначение разъема 2РМТ30БПН32Г1В1В

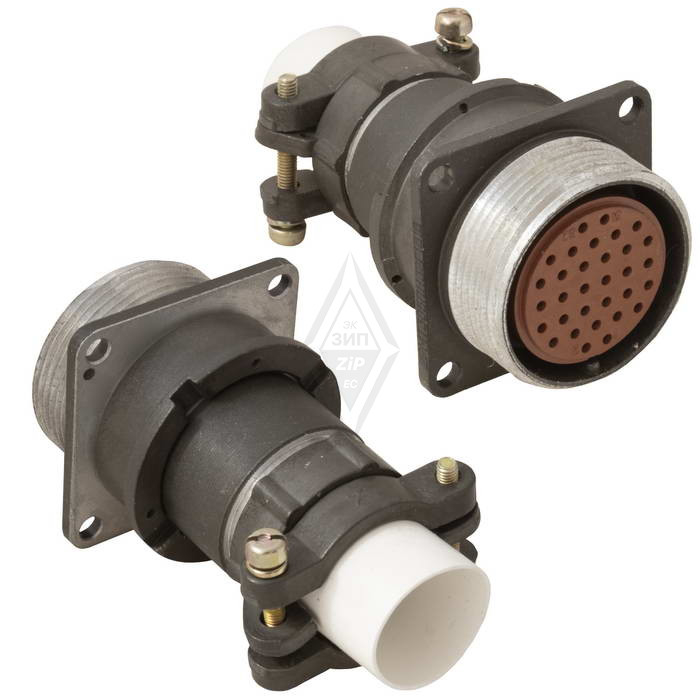

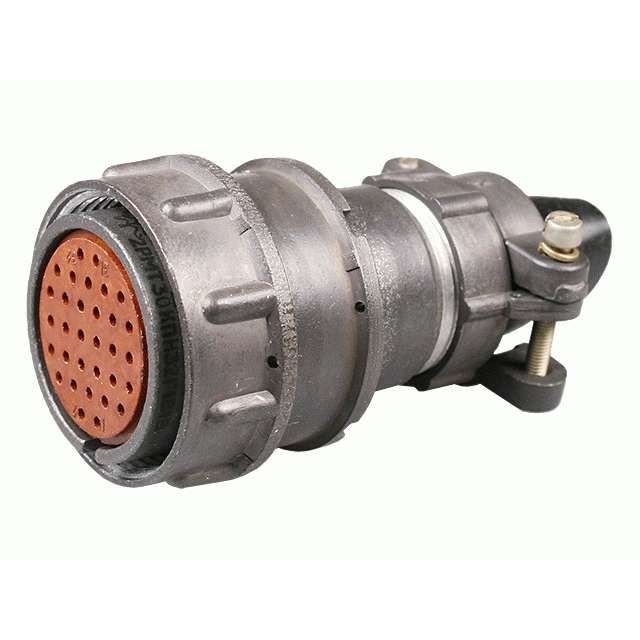

2РМТ30БПН32Г1В1В — это блочная розетка цилиндрического разъема серии 2РМТ производства завода «Элекон» (Казань). Изделие предназначено для надежного электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц. Блочное исполнение позволяет устанавливать розетку непосредственно на приборные панели, шасси и в состав промышленного оборудования, где требуется стабильная коммутация большого числа цепей в стесненных условиях монтажа.

Розетка имеет 32 контакта круглой формы в виде гнезд. Диаметр корпуса составляет 30 мм. Конструкция оснащена прямым патрубком, рассчитанным на монтаж методом обжимки, что упрощает заделку проводников и повышает устойчивость соединения к механическим нагрузкам. Артикул изделия — 50351, категория — 2РМТ.

Подтвержденные технические особенности

В конструкции розетки применены материалы, обеспечивающие надежную работу в жестких условиях эксплуатации. Корпус изготовлен из алюминиевого сплава или карболита, а контакты выполнены из латуни марки ЛС59-1 с серебряным покрытием. Такое сочетание материалов снижает переходное сопротивление и повышает коррозионную стойкость контактной группы.

• Число контактов — 32, форма контактов круглая (гнезда).
• Диаметр корпуса — 30 мм, монтаж через прямой патрубок методом обжимки.
• Токовая нагрузка на контакт диаметром 1,5 мм — до 15 А.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление изоляции — не менее нескольких МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, с возможностью смены температур от минус 180 до плюс 180 градусов Цельсия.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.
• Работоспособность при повышенном давлении до 5 мм ртутного столба.
• Наработка — минимум 1000 часов.
• Число циклов соединений — 500.
• Срок хранения — 15 лет.

Применение и условия эксплуатации

Благодаря высокой надежности и универсальности розетка 2РМТ30БПН32Г1В1В широко применяется в приборных и промышленных системах. Она востребована в составе измерительной аппаратуры, систем автоматики, промышленного оборудования и других устройств, где необходимо передавать сигналы и питание через разъемное соединение с большим числом контактов. Розетка подходит для эксплуатации в условиях вибрации, перепадов давления и широкого диапазона температур, что подтверждено заявленными характеристиками.

Изделие рассчитано на продолжительную работу: наработка составляет не менее 1000 часов, а ресурс по числу циклов соединений достигает 500. Срок хранения достигает 15 лет, что позволяет формировать эксплуатационные и ремонтные запасы без риска потери рабочих свойств. Год выпуска, указанный в карточке товара, — 2017.

Ключевые преимущества для монтажа

1. Блочное исполнение упрощает установку на панель или шасси.
2. Обжимной монтаж через прямой патрубок ускоряет сборку жгутов.
3. Серебряное покрытие латунных контактов обеспечивает стабильный контакт.
4. Широкий температурный диапазон и виброустойчивость расширяют область применения.

Таким образом, 2РМТ30БПН32Г1В1В от завода «Элекон» представляет собой надежное решение для ответственных электрических соединений в промышленной и приборной технике, сочетающее проверенную конструкцию, стойкость к внешним воздействиям и длительный срок службы.
