Назначение соединителя 2РМТ30БПН32Г1В1В

Соединитель 2РМТ30БПН32Г1В1В относится к серии 2РМТ — электрических низкочастотных цилиндрических негерметичных тропикоустойчивых соединителей. Изделие предназначено для коммутации цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Применяется в составе радиоэлектронной и радиотехнической аппаратуры общего назначения, где требуется надёжное механическое соединение и стабильный электрический контакт в условиях повышенной влажности, перепадов температур и механических нагрузок.

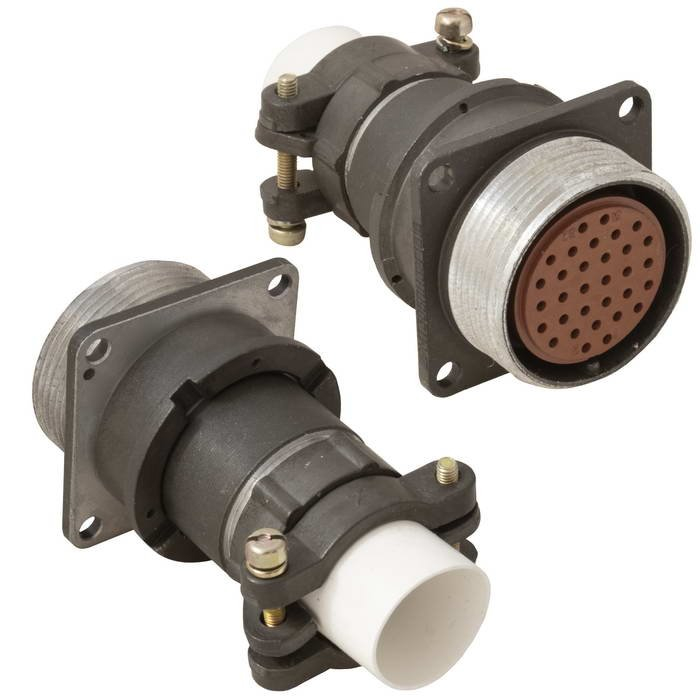

Артикул изделия — 80179. Заявленное обозначение 2РМТ30БПН32Г1В1В является блочной приборной розеткой, то есть устанавливается непосредственно на корпус прибора и служит ответной частью для кабельной вилки соответствующего типоразмера.

Конструктивные особенности и состав обозначения

Обозначение соединителя построено по стандартной схеме серии 2РМТ, каждый элемент которой указывает на конкретное исполнение. Ниже приведена расшифровка характеристик, подтверждённых для данной модели.

• Тип корпуса: блочный (Б) — монтаж на приборном шасси.
• Патрубок: прямой (П).
• Исполнение под кабель: с гайкой для неэкранированного кабеля (Н).
• Число контактов: 32 контакта диаметром 1 мм.
• Посадочный диаметр корпуса: 30 мм.
• Способ сочленения: резьбовое соединение.
• Контакты: извлекаемые, с серебряным покрытием (В).
• Климатическое исполнение: всеклиматическое (В), с защитой от воздействия тропического климата.
• Монтаж контактов: пайка или обжимка.

Металлический корпус обеспечивает механическую прочность прибора и устойчивость к внешним воздействиям. Извлекаемые контакты упрощают монтаж и ремонт: при необходимости отдельный контакт можно заменить без демонтажа всего соединителя.

Технические характеристики

Электрические и эксплуатационные параметры соединителя 2РМТ30БПН32Г1В1В позволяют использовать его в достаточно широком круге задач общего применения. Максимальное рабочее напряжение достигает 560–700 В, а токовая нагрузка на один контакт — до 8 А. Сопротивление изоляции составляет не менее 1000 МОм, что подтверждает пригодность изделия для слаботочных и среднесигнальных цепей.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Ресурс составляет 500 сочленений и расчленений, а наработка — не менее 5000 часов. Срок сохраняемости изделия заявлен равным 25 годам. Прибор выдерживает вибрацию в диапазоне от 1 до 5000 Гц, линейное ускорение до 2000 м/с² и резкую смену температур.

Применение и условия эксплуатации

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Тропикоустойчивое исполнение позволяет применять изделие в регионах с влажным и жарким климатом, где обычные соединители быстрее теряют изоляционные свойства. Сочетание 32 контактов с посадочным диаметром корпуса 30 мм делает модель удобной для приборов с плотной компоновкой, где требуется передача большого числа сигнальных цепей через один разъём.

Установка производится на приборной панели или корпусе изделия. Ответная часть подбирается из той же серии 2РМТ с соответствующим числом контактов и типом присоединительной резьбы. Перед монтажом следует убедиться в совместимости по числу контактов и посадочному диаметру, а также в соответствии электрических параметров конкретной схемы заявленным пределам.

1. Подготовить посадочное место под корпус диаметром 30 мм.
2. Закрепить розетку на приборной панели.
3. Выполнить монтаж контактов пайкой или обжимкой.
4. Состыковать с ответной частью и зафиксировать резьбовым соединением.

Изделие не является герметичным, поэтому его не следует применять в условиях прямого воздействия воды или повышенного давления газа. Для таких задач требуются специализированные герметичные серии соединителей. Комплектация, страна производства и наличие гарантийных обязательств в предоставленных данных не указаны и могут быть уточнены отдельно.
