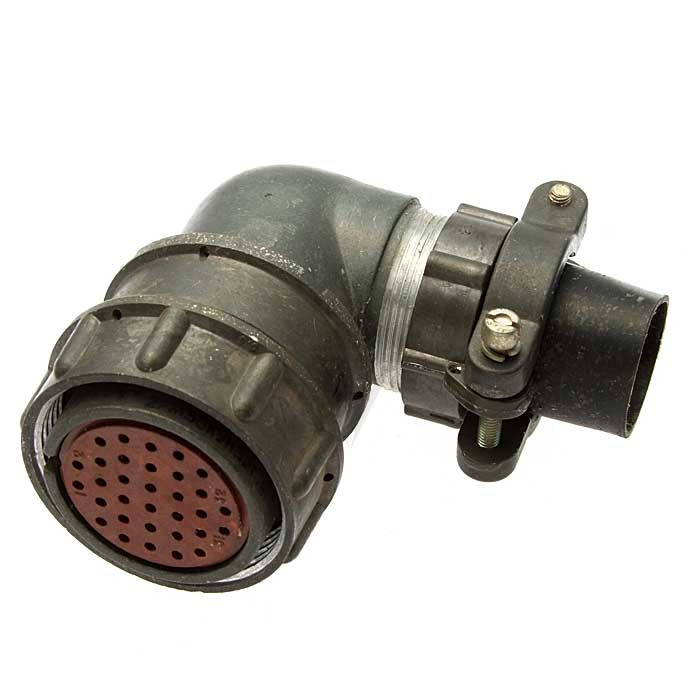

Назначение разъёма 2РМТ30БПЭ32Ш1В1В

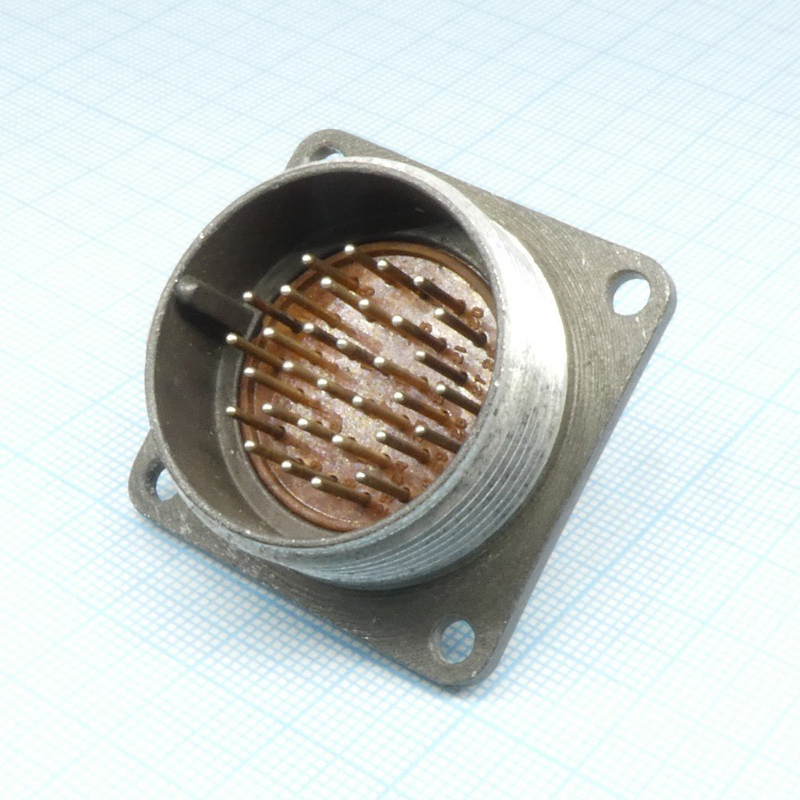

2РМТ30БПЭ32Ш1В1В — цилиндрический низкочастотный электрический разъём производства компании «Элекон» (АО «Завод Элекон»). Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное электрическое соединение при воздействии повышенных вибраций, ударов, акустических шумов и значительных перепадов температуры.

Артикул изделия — 50354. Товар относится к категории 2РМТ. Год выпуска, указанный в характеристиках, — 2017.

Расшифровка обозначения и конструкция

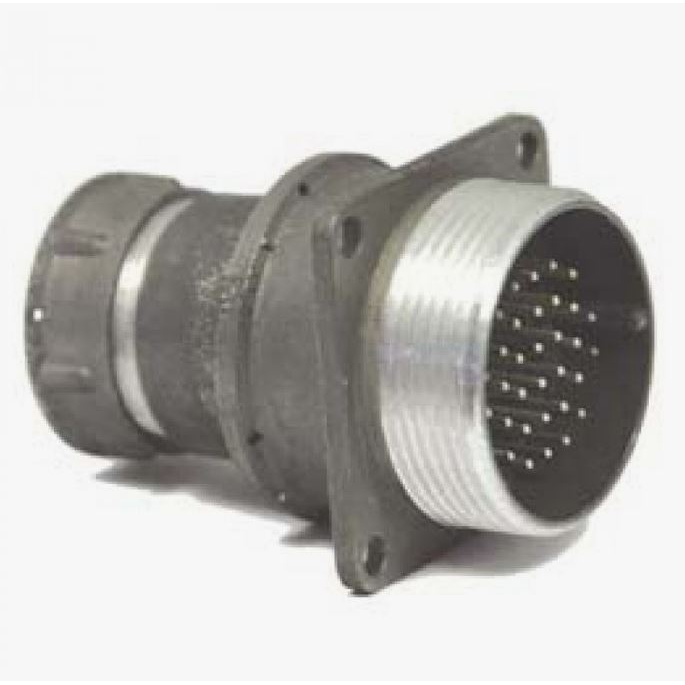

Маркировка 2РМТ30БПЭ32Ш1В1В содержит полную информацию об исполнении разъёма. Условный размер корпуса — 30. Изделие представляет собой блочную вилку (БП) с прямым патрубком (П) под экранированный кабель (Э) и накидной гайкой (В1В1).

Корпус изготовлен из алюминиевого сплава с оксидированием. Изолятор выполнен из карболита. Сочленение резьбовое, типоразмер резьбы — M33 на 1,5. Поляризация одношпоночная, что исключает неправильное соединение ответных частей. Контакты извлекаемые, монтаж на панель производится пайкой.

Подтверждённые технические характеристики

• Количество контактов — 32.
• Диаметр контактов — 1 мм, покрытие серебряное (исполнение Ш1).
• Токовая нагрузка на контакт — до 4 А для контактов диаметром 1 мм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Кратковременная температура — от минус 60 до плюс 180 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850 В.
• Вибрация — диапазон от 1 до 5000 Гц при ускорении до 50 g.
• Ударные нагрузки — до 500 g.
• Акустические шумы — до 170 дБ.
• Климатическое исполнение — УХЛ2.1.
• Ресурс — 500 соединений.

Область применения

Разъём 2РМТ30БПЭ32Ш1В1В применяется в приборах и оборудовании, эксплуатируемых в жёстких условиях: при повышенных вибрациях, ударах, акустических шумах и резкой смене температур. Благодаря экранированному исполнению и патрубку под экранированный кабель изделие подходит для цепей, где требуется защита от электромагнитных помех.

Блочное исполнение с прямым патрубком и накидной гайкой обеспечивает удобство монтажа на панель и надёжную фиксацию сочленения при механических воздействиях. Извлекаемые контакты упрощают обслуживание и замену элементов соединения. Совокупность характеристик делает разъём востребованным в промышленной и специальной аппаратуре, работающей в условиях, предъявляющих повышенные требования к электрической и механической стойкости соединений.
