2РМТ30БПЭ32Ш1В1В

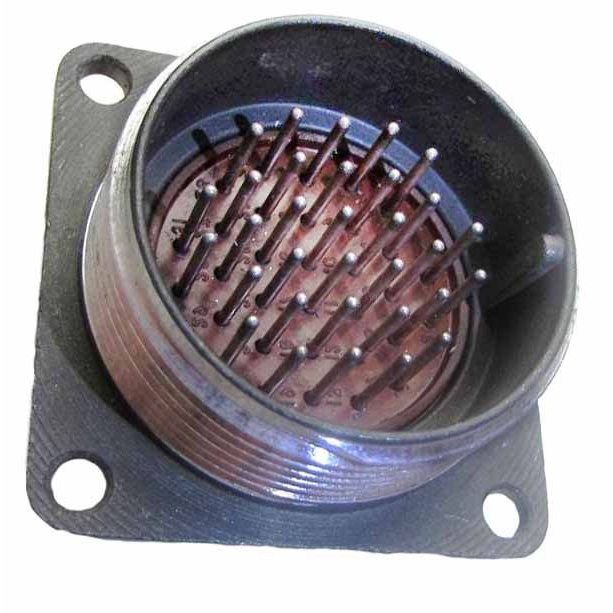

2РМТ30БПЭ32Ш1В1В — это блочная приборная вилка из серии цилиндрических низкочастотных соединителей типа 2РМТ, предназначенная для внутреннего монтажа во всеклиматическом исполнении. Она используется для соединения цепей постоянного и переменного тока с частотой до 3 МГц.

Основные параметры

• Диаметр посадочного отверстия корпуса — 30 мм.

• Количество контактов — 32, диаметр контактных стержней — 1 мм.

• Максимальное рабочее напряжение — до 560…700 В переменного/постоянного тока.

• Предельно допустимый ток на один контакт зависит от условий эксплуатации и конструктивного варианта, обычно указывается в диапазоне единиц ампер.

Конструкция и исполнение

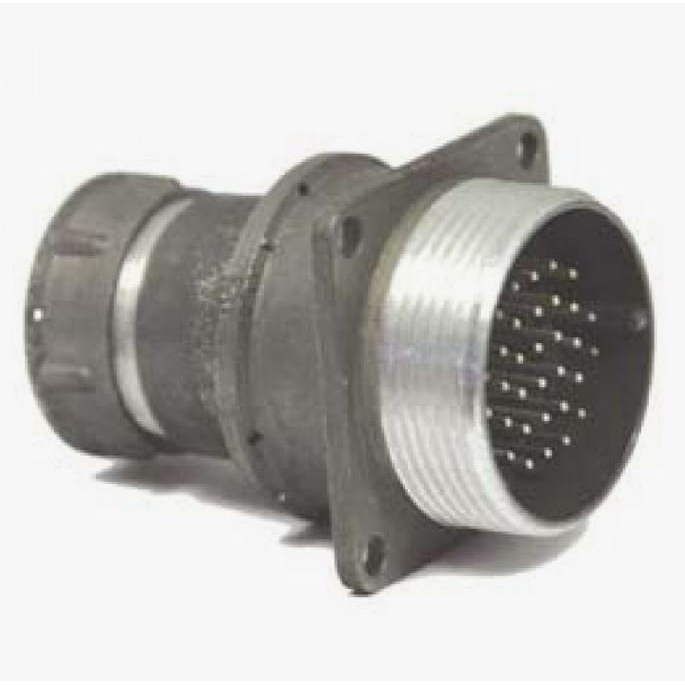

• Корпус — блочный, рассчитанный на установку в приборную панель или плату; применяется без патрубка либо с прямым патрубком под экранированный кабель (буква «П» — прямой, «Э» — для экранированного кабеля).

• Фиксация сочленённого положения — резьбовая, с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию и защиту от самопроизвольного разъединения.

• Материал контактов — серебро или комбинированное покрытие (серебро/золото), сопротивление контактов не более 5 мОм.

Электрические и климатические свойства

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, ёмкость между соседними контактами — не более 6 пФ.

• Рабочий диапазон температур — типичная всеклиматическая зона, обычно от порядка −60 °C до +100 °C, что позволяет применять разъём в сложных климатических условиях.

• Разъём выдерживает интенсивные механические воздействия: линейное ускорение до 2000 м/с² и многократные циклы сочленения/разъединения (не менее нескольких сотен сочленений).

Применение

Соединитель 2РМТ30БПЭ32Ш1В1В широко используется в радиоэлектронной аппаратуре, измерительных устройствах, системах автоматики и промышленной электронике, где требуется надёжное многополюсное соединение с экранированным кабелем во всеклиматическом исполнении.
