Назначение и общее описание

2РМТ30БПЭ32Г1В1В «ОТК» — это низкочастотный цилиндрический электрический разъём (розетка) блочного типа. Изделие предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция имеет посадочный диаметр корпуса 30 мм и оснащена 32 контактами диаметром 1 мм. Разъём выполнен с резьбовой фиксацией и одношпоночной поляризацией, что исключает неправильное сочленение ответных частей. Исполнение — тропикоустойчивое, что подтверждает пригодность к эксплуатации в условиях повышенной влажности и температуры.

Технические характеристики

• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на контакт — от 4 до 36 А.
• Суммарная токовая нагрузка на соединитель — до 260 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Усилие расчленения — от 29,4 до 539,6 Н.
• Срок службы — 15 лет при наработке 1000 часов и 500 циклах сочленений.
• Покрытие контактов — серебряное.
• Исполнение корпуса — без патрубка.

Условия эксплуатации

Разъём выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Допускается воздействие акустического шума уровнем до 170 дБ. Изделие устойчиво к многократным ударам с ускорением 1000 метров на секунду в квадрате и к одиночным ударам с ускорением до 5000 метров на секунду в квадрате. Линейное ускорение — до 2000 метров на секунду в квадрате. Работоспособность сохраняется при пониженном атмосферном давлении от 133 Па и в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Применение и монтаж

Разъём используется для внутреннего (объёмного) монтажа пайкой. Область применения — промышленная электротехника, где требуется надёжное соединение цепей постоянного и переменного тока. Блочный тип конструкции и посадочный диаметр 30 мм позволяют устанавливать изделие непосредственно на аппаратуре и приборах. Одношпоночная поляризация обеспечивает однозначную ориентацию при сочленении, а резьбовая фиксация предотвращает самопроизвольное разъединение под воздействием вибрации и ударов.

Приёмка и соответствие

Товар поставляется с приёмкой «ОТК», что подтверждает соответствие техническим условиям АШДК.434410.062 ТУ. Производство — завод «ЭЛЕКОН». Год выпуска — 2026. Артикул товара — 3857. Категория — 2РМТ. Производитель в данных каталога не указан.

Комплектация и внешний вид

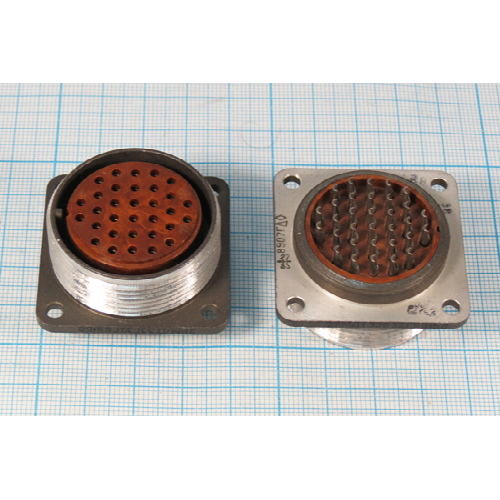

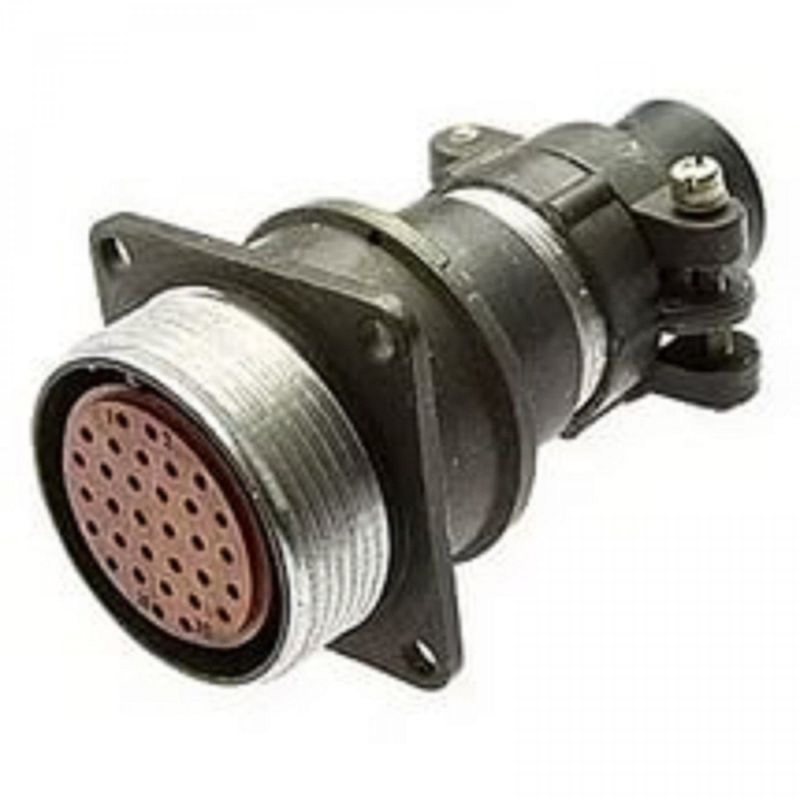

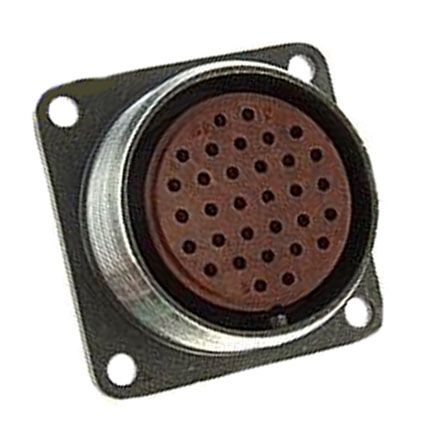

Изделие представляет собой чёрный цилиндрический корпус с контактами, типичный для промышленных применений в электротехнике. Разъём поставляется в виде розетки блочного типа без патрубка, с серебряным покрытием контактов. Сведения о дополнительной комплектации, гарантийных сроках и стране производства в предоставленных данных отсутствуют.
