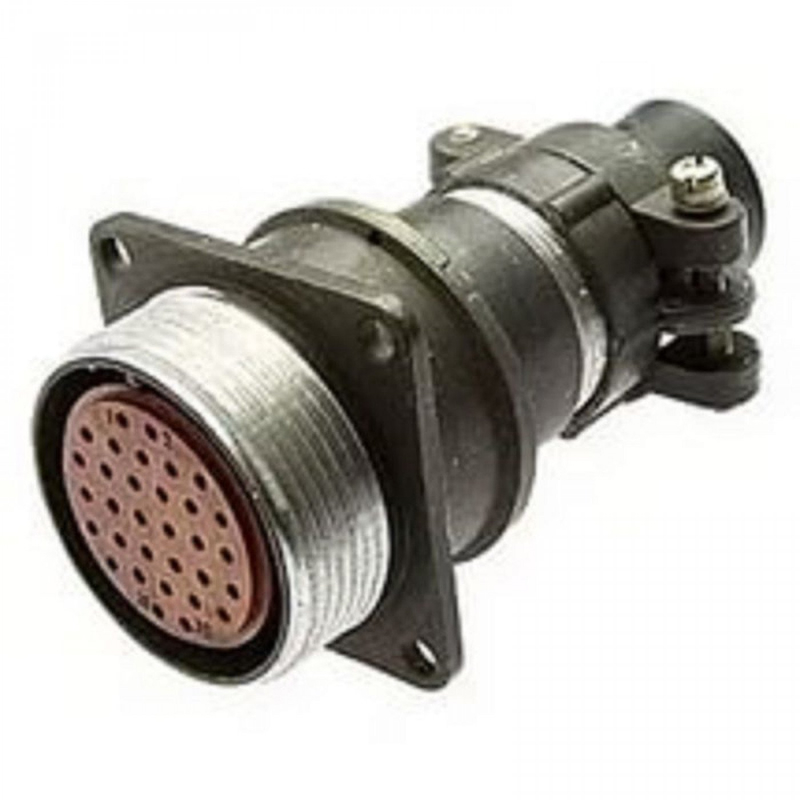

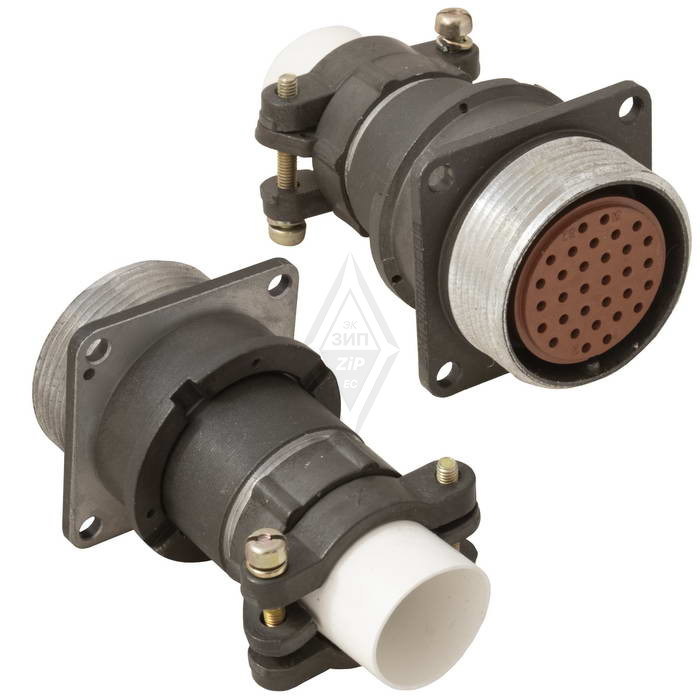

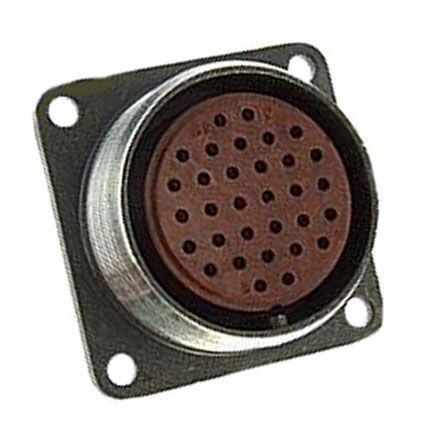

Назначение разъема 2РМТ30БПЭ32Г1В1В

Разъем 2РМТ30БПЭ32Г1В1В относится к серии 2РМТ и представляет собой цилиндрический низкочастотный тропикоустойчивый электрический соединитель блочного исполнения. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция изделия рассчитана на эксплуатацию в составе различных электронных устройств и систем, где требуются надежные соединения, устойчивые к внешним воздействиям.

Основное применение данной модели — подключение экранированных кабелей. Блочный негерметичный корпус с посадочным диаметром 30 мм обеспечивает удобство монтажа в аппаратуре, а наличие 32 контактов диаметром 1 мм позволяет организовать многоканальную передачу сигналов в пределах одного соединителя.

Технические характеристики

Ниже перечислены подтвержденные параметры разъема, заявленные для данной модели.

• Серия: 2РМТ, тип — цилиндрический низкочастотный тропикоустойчивый соединитель.
• Посадочный диаметр корпуса: 30 мм.
• Количество контактов: 32, диаметр каждого контакта — 1 мм.
• Максимальное напряжение: не более 700 В.
• Сопротивление изолятора: не менее 1000 МОм.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Покрытие контактов: серебро.
• Тип корпуса: блочный, негерметичный.
• Диапазон рабочих частот цепей: постоянный и переменный ток частотой до 3 МГц.
• Устойчивость к вибрациям: диапазон от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате (50 g).

Особенности конструкции и подтвержденные свойства

Разъем выполнен в блочном корпусе, что упрощает его установку и замену в составе блоков и панелей аппаратуры. Тропикоустойчивое исполнение серии 2РМТ подразумевает стойкость к воздействию повышенной влажности и температуры в пределах указанного рабочего диапазона. Контакты с серебряным покрытием обеспечивают стабильное электрическое соединение, а высокое сопротивление изолятора не менее 1000 МОм подтверждает надежную электрическую изоляцию цепей.

Устойчивость к вибрациям с ускорением до 490 метров на секунду в квадрате в диапазоне от 1 до 1000 Гц делает соединитель пригодным для применения в условиях механических нагрузок, характерных для работы приборов на подвижных объектах и в промышленной среде. Максимальное рабочее напряжение не более 700 В определяет область применения по электрическим параметрам.

Область применения

Данный разъем используется для подключения экранированных кабелей и применяется в электронных устройствах и системах, требующих надежных и устойчивых к внешним воздействиям соединений. Благодаря сочетанию многоконтактного исполнения, широкого температурного диапазона и виброустойчивости он востребован в аппаратуре, работающей в сложных климатических и механических условиях.

Сведения о приемке и годе выпуска

Товар поставляется с приемкой «ОТК». Год выпуска — 2010. Согласно имеющимся данным, изделие выпущено в период 2009–2010 годов.

Артикул товара — 3855. Категория — 2РМТ. Производитель в предоставленных данных не указан, сведения о комплектации, гарантии, стране производства и сертификатах не заявлены.
