Назначение разъёма 2РМТ30БПЭ32Г1В1В

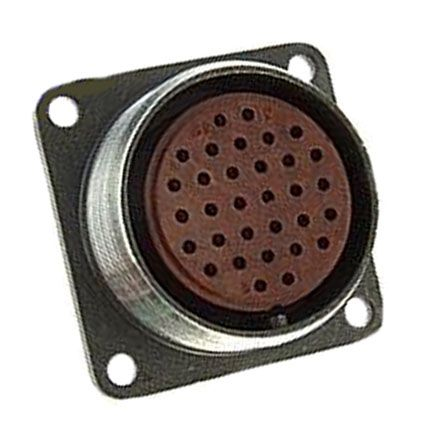

2РМТ30БПЭ32Г1В1В — это электрический цилиндрический разъём серии 2РМТ, выполненный в виде розетки блочного исполнения. Изделие рассчитано на 32 контакта и применяется в низкочастотных цепях радио- и электронной аппаратуры общего назначения. Основное назначение — обеспечение надёжного электрического соединения между блоками, модулями и кабельными линиями при помощи резьбового сочленения.

Разъём относится к категории приборных соединителей, которые устанавливаются на панели, корпуса блоков и другое оборудование. Благодаря блочному исполнению он удобен для монтажа на шасси и в составе стоек, где требуется быстрый доступ к разъёму и стабильный контакт при вибрационных нагрузках.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ30БПЭ32Г1В1В

Обозначение содержит несколько позиций, каждая из которых указывает на конкретные свойства изделия:

• 2РМТ — серия низкочастотных цилиндрических разъёмов с резьбовым соединением и негерметичным исполнением.
• 30 — условный размер корпуса, посадочный диаметр около 30 мм.
• Б — приборный блочный корпус, предназначенный для монтажа на панели или оборудовании.
• ПЭ — прямой патрубок для экранированного кабеля, где «Э» обозначает наличие экрана.
• 32Г — розетка с 32 контактами, извлекаемыми, с монтажом обжимкой.
• 1В1В — сочетание контактов всех диаметром 1 мм, всеклиматическое климатическое исполнение, рабочая температура до примерно +100 градусов Цельсия, покрытие контактов серебром либо золотом и серебром.

Конструкция и монтаж

Корпус разъёма выполнен из металла, изолятор изготовлен из промышленного пластика, например карболита или его аналога. Контакты имеют диаметр 1 мм, а сопротивление контактов не превышает нескольких миллиом. Монтаж контактов выполняется, как правило, обжимкой или пайкой на кабеле.

Кабель соединяется через прямой патрубок с экраном, что обеспечивает хорошую электромагнитную совместимость и снижает уровень помех в цепях передачи сигнала. Извлекаемые контакты позволяют проводить ремонт и замену отдельных элементов без замены всего разъёма.

Электрические параметры и применение

Максимальное рабочее напряжение разъёма достигает 560 В, а в некоторых вариантах указывается до 700 В амплитудного значения. Токовая нагрузка на один контакт обычно составляет до нескольких ампер, в зависимости от условий эксплуатации и числа одновременно нагруженных контактов. Суммарный ток на соединитель может находиться в диапазоне десятков–сотен ампер при разумной нагрузке.

Сопротивление изоляции составляет не менее нескольких тысяч мегаом, а ёмкость между контактами — не более нескольких пикофарад. Такие характеристики обеспечивают стабильную работу в низкочастотных цепях и позволяют использовать разъём в ответственных узлах радиоэлектронной аппаратуры.

Область применения включает соединение блоков и модулей в составе радиоэлектронной аппаратуры общего назначения, где требуется экранирование кабеля и устойчивость к климатическим воздействиям. Всеклиматическое исполнение допускает эксплуатацию при температуре до примерно +100 градусов Цельсия.
