Назначение разъёма 2РМТ30Б32Ш1В1В

Разъём 2РМТ30Б32Ш1В1В производства Элекон относится к серии цилиндрических низкочастотных блочных соединителей 2РМТ, применяемых в военном и промышленном оборудовании. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой сигнала до примерно 3 МГц. Основная задача разъёма — обеспечение надёжного электрического соединения внутри блоков, шкафов и стоек аппаратуры.

Артикул изделия — 50350. Разъём поставляется как самостоятельная сборочная единица и монтируется объёмным способом внутри корпусов приборов, что делает его удобным для компоновки бортовых и стационарных систем.

Конструктивные особенности и технические характеристики

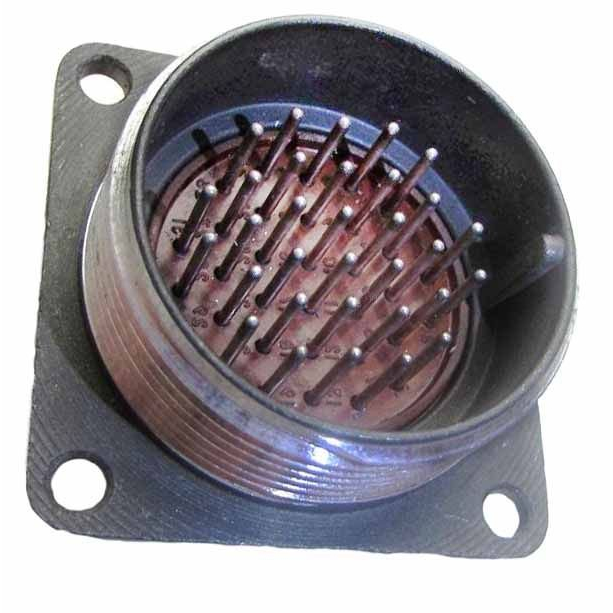

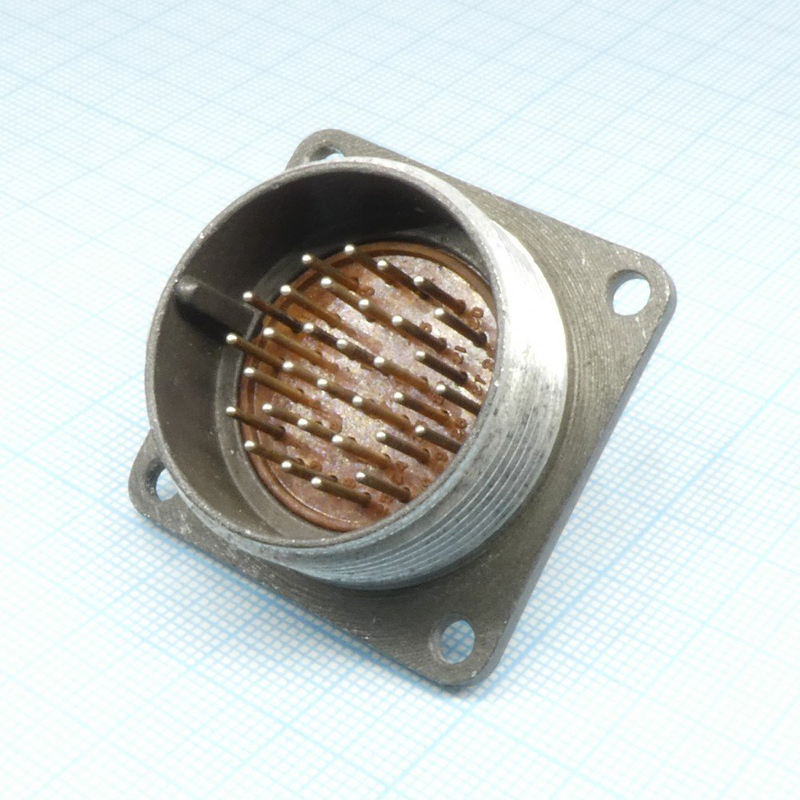

2РМТ30Б32Ш1В1В представляет собой вилку 30-го типоразмера с 32 контактными гнёздами. Корпус и основание выполнены из карболита (фенопласта) — материала, обеспечивающего электроизоляцию и стойкость к нагреву. Снаружи разъём закрыт металлической оболочкой, оснащённой винтовой накидной гайкой для герметичного соединения с ответной розеткой.

• Тип изделия: вилка серии 2РМТ, исполнение 30-го типоразмера.
• Число контактов: 32 гнезда.
• Рабочий ток на один контакт: порядка 4 А.
• Род тока: постоянный и переменный.
• Материал изолятора: карболит (фенопласт).
• Корпус: металлическая оболочка с накидной гайкой.
• Способ монтажа: внутренний объёмный, внутри блоков и шкафов.

Конструкция разъёма предусматривает поляризацию и ориентирующие элементы, которые исключают неправильное сочленение вилки с розеткой. Это особенно важно при монтаже многоконтактных соединений, где ошибка в подключении может привести к повреждению аппаратуры.

Условия эксплуатации и применение

Разъём рассчитан на многократные циклы включения и отключения, устойчив к механическим нагрузкам, вибрациям и перепадам температуры. Благодаря этим свойствам он применяется в аппаратуре связи, промышленной электронике и бортовых системах, где предъявляются повышенные требования к надёжности соединений.

Номинальное напряжение и предельная рабочая частота позволяют использовать 2РМТ30Б32Ш1В1В как в низкочастотных сигнальных, так и в силовых цепях без значительных потерь. Разъём подходит для передачи токов постоянного и переменного характера в составе ответственных узлов.

Год выпуска, указанный в карточке товара, — 2017. Страна производства — Россия, производитель — Элекон. Изделие относится к категории 2РМТ и поставляется в комплектации, соответствующей стандартному исполнению серии для промышленного и военного применения.
