Назначение и область применения

Электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель 2РМТ30Б32Ш1В1В «5» предназначен для применения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие используется для коммутации цепей постоянного и переменного тока с рабочей частотой до 3 МГц, обеспечивая надёжное разъёмное соединение кабельных и приборных трактов.

Соединитель выполнен в корпусе блочного (приборного) исполнения и рассчитан на установку в аппаратуру с посадочным отверстием диаметром 30 мм. Резьбовое сочленение ответных частей гарантирует плотную фиксацию и защиту от самопроизвольного расчленения при вибрационных нагрузках. Тропикоустойчивое исполнение позволяет эксплуатировать разъём в условиях повышенной влажности, характерных для тропического климата.

Технические особенности и конструктивные параметры

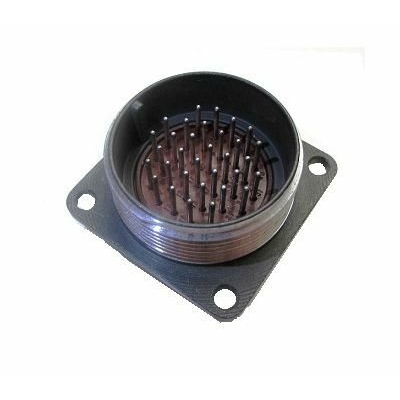

Модель 2РМТ30Б32Ш1В1В «5» представляет собой вилку с 32 контактами. Контакты выполнены извлекаемыми, что упрощает ремонт и обслуживание соединения. Монтаж контактов осуществляется методом обжимки, обеспечивающим стабильное электрическое сопротивление и механическую прочность. Покрытие контактов — серебром или золотом — гарантирует низкое переходное сопротивление и устойчивость к коррозии.

Диаметр контактов варьируется от 1,0 до 3,0 мм. В зависимости от типоразмера контакта допустимая токовая нагрузка составляет:

• при диаметре 1,0 мм — от 5 до 8 А;
• при диаметре 3,0 мм — до 32 А.

Максимальное рабочее напряжение достигает 560 В (амплитудное значение). Сопротивление изоляции составляет не менее 1000 МОм, что подтверждает высокие диэлектрические свойства применённых материалов и качество сборки.

Условия эксплуатации и надёжность

Соединитель имеет климатическое исполнение В — всеклиматическое. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать изделие как в условиях Крайнего Севера, так и в жарких регионах. Конструкция устойчива к воздействию вибрации в диапазоне частот от 1 до 1000 Гц при ускорении до 50 g.

Показатели долговечности:

1. минимальная наработка — 5000 часов;
2. срок сохраняемости — 25 лет;
3. количество сочленений и расчленений — до 500 циклов.

Изделие принято по категории «5», год выпуска — 2014. Соединитель поставляется как самостоятельное изделие, готовое к монтажу в аппаратуру или на кабельную сборку. Артикул для заказа — 40393.
