Разъём 2РМТ30Б32Ш1В1: особенности, применение и значение маркировки

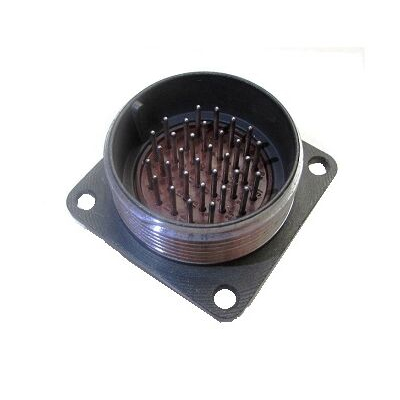

Разъём 2РМТ30Б32Ш1В1 относится к серии цилиндрических электрических соединителей, предназначенных для надёжной коммутации цепей в промышленном, измерительном, транспортном и специализированном оборудовании. Такие разъёмы применяют там, где важны механическая прочность соединения, устойчивость к внешним воздействиям и возможность многократного соединения кабельных линий без ухудшения электрического контакта.

Конструкция 2РМТ30Б32Ш1В1 рассчитана на работу в составе кабельных жгутов, панелей управления, блоков автоматики, приборных шкафов и электронных модулей. Цилиндрический корпус обеспечивает точное взаимное позиционирование ответных частей и способствует защите контактной группы от случайных механических повреждений.

Расшифровка обозначения 2РМТ30Б32Ш1В1

Маркировка разъёма содержит основные сведения о его конструктивном исполнении:

Точная расшифровка отдельных индексов, включая вариант покрытия, тип монтажа, климатическое исполнение и параметры контактов, должна подтверждаться паспортом изделия, техническими условиями и схемой соединителя. Это особенно важно при замене разъёма в уже существующем оборудовании.

Конструктивные особенности

Разъём 2РМТ30Б32Ш1В1 представляет собой многоконтактное соединительное устройство с фиксированной ориентацией при стыковке. Наличие ключа исключает неправильное соединение ответных частей и снижает риск повреждения контактов при монтаже.

К основным особенностям разъёмов серии 2РМТ относятся:

• Цилиндрическая металлическая конструкция корпуса

• Штыревые контакты в исполнении «Ш»

• Многоконтактная компоновка для передачи питания, управляющих и сигнальных цепей

• Механическая фиксация соединения

• Возможность применения в составе кабельных сборок и стационарной аппаратуры

• Устойчивость к вибрационным и механическим нагрузкам при корректной установке

• Удобная идентификация контактов по схеме расположения

Размер корпуса 30 указывает на принадлежность изделия к определённой габаритной группе серии. Этот параметр важен при проектировании панели, выборе посадочного места, подборе ответной части и определении допустимого диаметра кабельной сборки.

Где применяется 2РМТ30Б32Ш1В1

Многоконтактный разъём 2РМТ30Б32Ш1В1 востребован в оборудовании, где требуется компактно объединить большое количество электрических цепей в одном разъёмном соединении. Он может использоваться для подключения датчиков, исполнительных механизмов, приборных модулей, распределительных блоков и систем управления.

Типовые области применения:

• Промышленная автоматика и системы управления

• Приборостроение и контрольно-измерительная техника

• Станочное оборудование и технологические комплексы

• Электронные блоки и шкафы автоматики

• Транспортная, специальная и бортовая аппаратура

• Испытательные стенды и лабораторное оборудование

• Кабельные жгуты, интерфейсные панели и распределительные устройства

В одном соединителе могут быть объединены цепи питания, дискретные сигналы, управляющие линии и измерительные каналы. Однако при проектировании необходимо учитывать допустимые электрические параметры каждого контакта, суммарный ток, сечение проводников, нагрев контактной группы и требования к электромагнитной совместимости.

На что обратить внимание при подборе

При использовании 2РМТ30Б32Ш1В1 недостаточно ориентироваться только на наименование серии и размер корпуса. Для полной совместимости с ответной частью необходимо сверить геометрию соединения и конструктивное исполнение.

Перед монтажом рекомендуется проверить:

• Количество и схему размещения контактов

• Тип контактов: штырь или гнездо

• Исполнение корпуса и способ установки

• Положение ключа и вариант сочленения

• Номер контакта для каждого проводника по электрической схеме

• Материал и сечение подключаемых проводов

• Способ экранирования кабеля, если он предусмотрен

• Требования к герметизации и защите ввода кабеля

• Допустимые токовые и напряженческие нагрузки

• Условия эксплуатации: вибрация, температура, влажность, загрязнение

Особое значение имеет правильная распайка. Ошибка в нумерации контактов может привести к неправильной подаче питания, отказу системы управления или повреждению подключаемого оборудования. Перед окончательной сборкой полезно выполнить прозвонку кабельной части и проверить соответствие контактов монтажной документации.

Заключение

2РМТ30Б32Ш1В1 — это многоконтактный цилиндрический разъём, рассчитанный на применение в ответственных электрических соединениях. Его выбор оправдан в тех случаях, когда требуется прочное, ориентированное и обслуживаемое подключение большого числа цепей в ограниченном пространстве.

Для корректного внедрения разъёма в оборудование необходимо учитывать не только серию и габарит корпуса, но и схему контактов, пол контактов, ключевание, вариант монтажа и условия эксплуатации. Такой подход обеспечивает надёжность соединения, упрощает обслуживание кабельных систем и снижает риск ошибок при сборке и ремонте.
