Назначение соединителя 2РМТ30Б32Ш1А1В

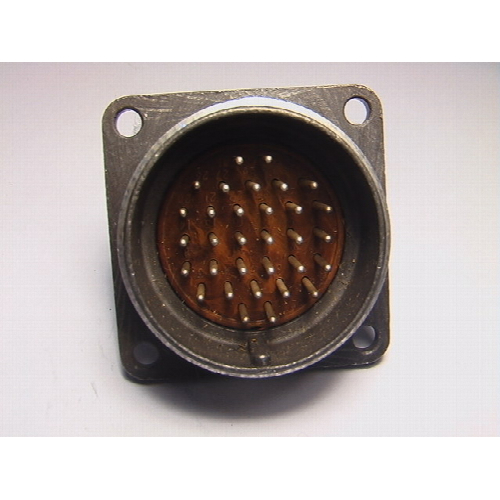

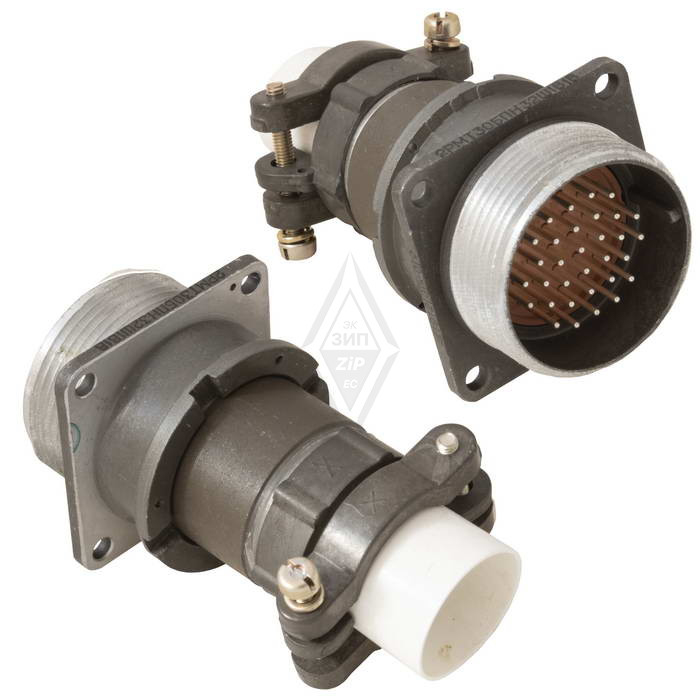

2РМТ30Б32Ш1А1В — это блочная (приборная) вилка серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа, то есть для подключения узлов и блоков внутри аппаратуры, где требуется компактное размещение соединителя и надёжная коммутация большого числа цепей.

Конструкция относится к классу блочных соединителей, которые монтируются непосредственно на корпус прибора или на шасси. Всеклиматическое исполнение позволяет эксплуатировать вилку в широком диапазоне климатических условий, включая повышенную влажность, пониженное атмосферное давление и значительные перепады температур.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ30Б32Ш1А1В содержит полный набор характеристик изделия. Ниже приведены подтверждённые параметры конструкции:

• Тип соединителя — 2РМТ.
• Условный размер корпуса — 30.
• Вид корпуса — блочный (приборный).
• Количество контактов — 32.
• Тип части соединителя — вилка (обозначение Ш).
• Диаметр контактов — все контакты имеют диаметр 1 миллиметр.
• Покрытие контактов — золотое (индекс А).
• Теплостойкость — до плюс 100 градусов Цельсия.
• Климатическое исполнение — всеклиматическое (индекс В).
• Сочленение соединителей — резьбовое.
• Поляризация корпусов — одношпоночная, что исключает неправильное соединение ответных частей.

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту от коррозии, что особенно важно при эксплуатации в условиях повышенной влажности. Резьбовое сочленение и одношпоночная поляризация гарантируют механическую прочность и правильную ориентацию при подключении.

Электрические характеристики

Соединитель рассчитан на следующие подтверждённые электрические параметры.

• Токовая нагрузка на одиночный контакт — до 4 ампер.
• Максимальная суммарная токовая нагрузка на соединитель — 106 ампер.
• Максимальное рабочее напряжение — 560 вольт.
• Максимальное испытательное напряжение в нормальных климатических условиях — 1850 вольт.
• Сопротивление контактов — не более 5 миллиом.
• Ёмкость между контактами — не более 6 пикофарад.
• Сопротивление изоляции — не менее 5000 мегаом.

Сочетание низкого сопротивления контактов, высокой изоляции и малой межконтактной ёмкости делает вилку пригодной для передачи сигналов в диапазоне до 3 МГц без существенных искажений.

Механические и эксплуатационные параметры

Ресурс и прочностные характеристики соединителя подтверждены следующими значениями.

• Усилие расчленения соединителей — не более 343,4 ньютона, что соответствует 35 килограмм-силам.
• Минимальная наработка — 5000 часов.
• Число сочленений-расчленений — 500 циклов.
• Минимальный срок сохраняемости — 15 лет.

Указанные параметры определяют область применения изделия как элемента ответственных узлов, к которым предъявляются требования по долговременной сохранности и многократной коммутации.

Условия эксплуатации

Всеклиматическое исполнение подтверждается следующими диапазонами воздействующих факторов.

• Температура среды — от минус 60 до плюс 100 градусов Цельсия.
• Смена температур — от минус 60 до плюс 180 градусов Цельсия.
• Повышенная относительная влажность при плюс 35 градусах Цельсия — до 98 процентов.
• Допустимая синусоидальная вибрация — диапазон частот от 1 герца до 5000 герц при амплитуде ускорения 490 метров на секунду в квадрате.
• Акустический шум — диапазон частот от 50 герц до 10 килогерц при уровне звукового давления 170 децибел.
• Механический удар многократного действия — пиковое ударное ускорение 1000 метров на секунду в квадрате.
• Механический удар одиночного действия — пиковое ударное ускорение 5000 метров на секунду в квадрате.
• Атмосферное пониженное рабочее давление — 133,32 умноженное на десять в минус четвёртой степени паскаля, что соответствует десять в минус третьей степени миллиметра ртутного столба.
• Атмосферное повышенное рабочее давление — 506 килопаскалей, что соответствует 5 килограмм-силам на квадратный сантиметр.

Применение

Благодаря блочному исполнению, 32 контактам, всеклиматической стойкости и золотому покрытию контактов вилка 2РМТ30Б32Ш1А1В применяется для внутреннего объёмного монтажа в приборах и блоках, работающих в жёстких условиях эксплуатации. Изделие подходит для цепей постоянного и переменного тока с частотой до 3 МГц, включая случаи воздействия вибрации, ударов, повышенной влажности и перепадов атмосферного давления.

Резьбовое сочленение и одношпоночная поляризация упрощают сборку и исключают ошибки подключения, а заявленный ресурс в 500 сочленений-расчленений и срок сохраняемости 15 лет подтверждают пригодность соединителя для оборудования, рассчитанного на длительную эксплуатацию и хранение.
