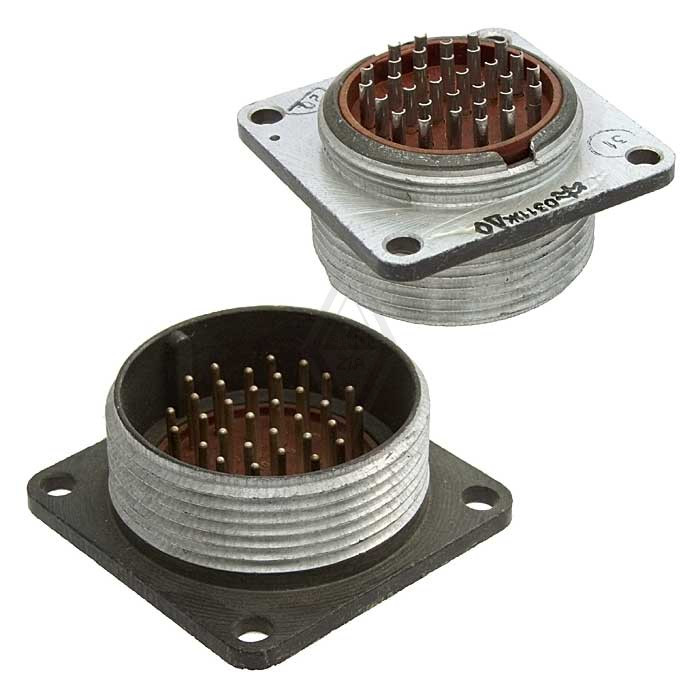

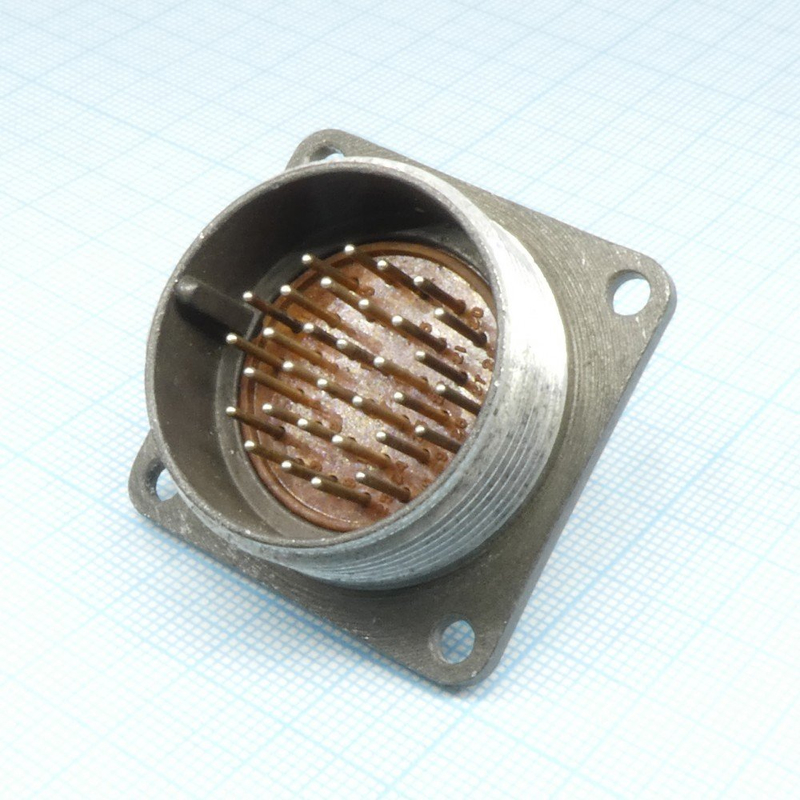

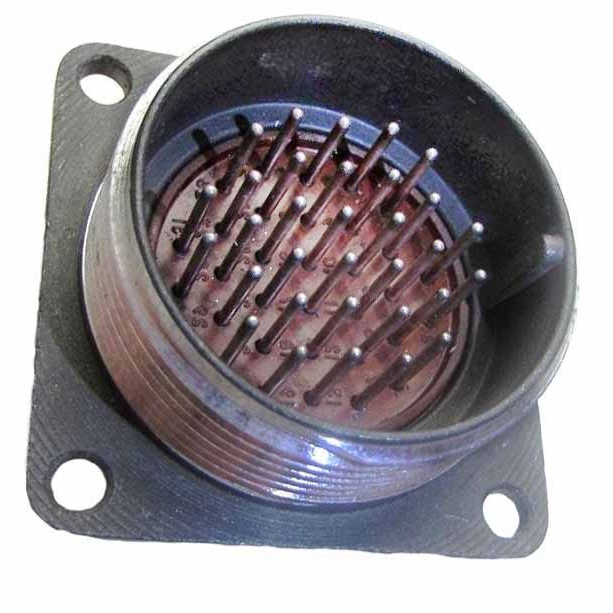

Разъём 2РМТ30Б32Ш1А1В относится к серии низкочастотных цилиндрических электрических соединителей типоразмера 30 с 32 контактами; это блоковая (приборная) вилка без патрубка , предназначенная для монтажа внутри прибора или панели.

Назначение и общие сведения

Соединитель 2РМТ30Б32Ш1А1В используется в цепях постоянного и переменного тока (частотой до нескольких мегагерц, обычно до 3 МГц) для разъёмного соединения приборных блоков и кабельных линий. +1
Разъём выполнен в всеклиматическом исполнении , то есть рассчитан на работу в широком диапазоне температур и различных климатических условиях, без герметизации.

Конструкция и маркировка

• 2РМТ — низкочастотный цилиндрический разъём, тропико‑ и виброустойчивый.

• 30 — габарит (условный размер корпуса).

• Б32 — блочная вилка с 32 контактами.

• Ш1 — одношпоночная поляризация корпусов (гарантирует правильную ориентацию при состыковке).

• А1В — блочная исполнение без патрубка, для внутреннего (объёмного) монтажа.

Контакты, как правило, могут иметь покрытие серебром или золотом , что обеспечивает хорошую электропроводность и коррозионную стойкость.

Основные технические параметры

• Количество контактов: 32 .

• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.​

• Максимальная токовая нагрузка на один контакт: до 4 А , суммарно по разъёму — порядка 100–106 А при соответствующем распределении.

• Сопротивление изоляции в нормальных условиях: не менее нескольких тысяч мегаом .

• Сочленение: резьбовое , обеспечивающее надёжную фиксацию и хороший контакт при вибрациях.

Области применения

Такой разъём часто применяют в
