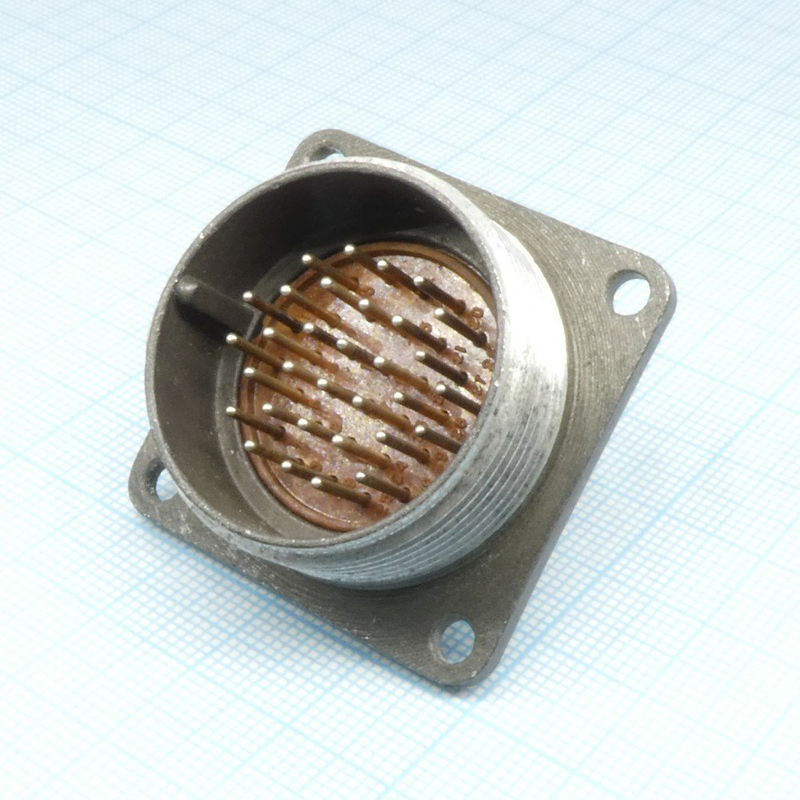

2РМТ30Б32Ш1А1: надёжный цилиндрический соединитель для промышленной аппаратуры

2РМТ30Б32Ш1А1 — электрический цилиндрический разъём серии 2РМТ, предназначенный для создания разъёмных соединений в цепях питания, управления, автоматики, измерительной и специализированной электронной аппаратуры. Конструкция изделия рассчитана на применение там, где особенно важны механическая прочность, стабильность контакта и устойчивость к внешним воздействиям.

Разъёмы данного типа применяют при изготовлении, ремонте и модернизации промышленного оборудования, шкафов управления, приборных комплексов, кабельных сборок и подвижных систем. Для исполнения 2РМТ30Б32Ш1А1 указывается рабочее напряжение до 700 В; также для соединителей серии характерна вибрационная стойкость в диапазоне частот от 1 до 5000 Гц.

Назначение разъёма 2РМТ30Б32Ш1А1

Основная задача соединителя — обеспечить многоконтактное подключение кабельных линий и отдельных электрических цепей с возможностью быстрого разъединения при обслуживании оборудования. Такое решение удобно в системах, где требуется:

• подключать большое число сигнальных, управляющих или силовых проводников;

• обеспечить чёткую идентификацию контактов при монтаже;

• снизить риск случайного разъединения кабеля;

• сохранить надёжность соединения при вибрации и механических нагрузках;

• упростить замену модулей, жгутов и отдельных узлов оборудования;

• организовать компактную коммутацию в ограниченном монтажном пространстве.

Серия 2РМТ относится к распространённым отечественным круглым соединителям, используемым в промышленной электронике, машиностроении, приборостроении, энергетических системах и различных видах специализированной техники.

Особенности конструкции

Обозначение 2РМТ30Б32Ш1А1 содержит важную информацию о конструктивном исполнении изделия. При подборе ответной части необходимо сопоставлять не только общий типоразмер, но и схему расположения контактов, тип контактов, вариант монтажа, способ сочленения и климатическое исполнение.

Ключевые конструктивные особенности разъёма:

• цилиндрический металлический корпус, повышающий механическую защиту контактной группы;

• многоконтактная компоновка для подключения нескольких электрических цепей через единый интерфейс;

• штыревая контактная часть, обозначаемая буквой «Ш»;

• фиксируемое сочленение, рассчитанное на устойчивую работу в условиях вибрации;

• возможность применения в составе кабельных жгутов и стационарно установленных устройств;

• маркировка контактов, необходимая для корректного монтажа и контроля распайки.

Исполнение с индексом «30» относится к определённому габаритному размеру корпуса. Обозначение «32» указывает на вариант контактной вставки, поэтому при проектировании или замене соединителя нельзя ориентироваться только на внешний диаметр корпуса: решающими остаются совместимость контактной схемы и ответной части.

Где используется 2РМТ30Б32Ш1А1

Разъём 2РМТ30Б32Ш1А1 востребован в оборудовании, где обычные бытовые штекерные соединения не обеспечивают требуемую стойкость и надёжность. Типовые области применения включают:

• промышленные системы автоматизации и управления;

• блоки питания и распределительные устройства;

• контрольно-измерительные приборы;

• оборудование связи и телемеханики;

• испытательные стенды;

• кабельные жгуты машин, установок и приборных комплексов;

• мобильные и вибронагруженные технические системы;

• ремонт и восстановление аппаратуры с ранее установленными соединителями серии 2РМТ.

Номинальные возможности конкретного изделия следует подтверждать по его паспорту, техническим условиям и маркировке, поскольку допустимые токовые нагрузки зависят не только от самого разъёма, но и от диаметра контактов, сечения проводников, способа распайки, числа одновременно нагруженных цепей и условий охлаждения.

Что проверить перед монтажом

Перед установкой соединителя 2РМТ30Б32Ш1А1 рекомендуется провести техническую проверку совместимости:

1. Сверить полное буквенно-цифровое обозначение с документацией на оборудование.

2. Убедиться, что ответная часть имеет совпадающий типоразмер, схему контактов и полярность.

3. Проверить, соответствует ли штыревая контактная группа требуемому виду ответного разъёма.

4. Определить назначение каждого контакта по электрической схеме.

5. Подобрать проводники с допустимым сечением и изоляцией для условий эксплуатации.

6. Контролировать качество пайки или обжима, отсутствие перемычек и повреждения изоляции.

7. Проверить надёжность фиксации корпуса, кабельного ввода и разгрузки от натяжения.

8. После монтажа выполнить прозвонку цепей, проверку изоляции и контроль правильности включения.

Особое внимание стоит уделять нумерации контактов. Ошибка в распайке многоконтактного разъёма может привести к неправильной работе автоматики, повреждению цепей питания или выходу из строя подключаемого модуля.

Преимущества применения

Использование 2РМТ30Б32Ш1А1 позволяет получить организованное и обслуживаемое соединение вместо набора отдельных проводов и клемм. Это особенно важно для оборудования, которое регулярно проходит диагностику, транспортируется, испытывается или требует оперативной замены функциональных узлов.

К основным преимуществам относятся:

• высокая плотность коммутации;

• прочная металлическая конструкция;

• удобство обслуживания кабельных соединений;

• устойчивость к механическим воздействиям;

• возможность применения в силовых и сигнальных цепях при соблюдении паспортных ограничений;

• совместимость с решениями на базе соединителей серии 2РМТ;

• аккуратная и стандартизированная организация внутреннего и внешнего монтажа.

2РМТ30Б32Ш1А1 представляет собой функциональное решение для профессиональных электротехнических задач, где важны точность подбора, надёжность соединения и повторяемость монтажа. При использовании оригинальной маркировки, корректной ответной части и соблюдении требований технической документации такой разъём обеспечивает стабильную коммутацию в составе сложного оборудования.
