Назначение соединителя

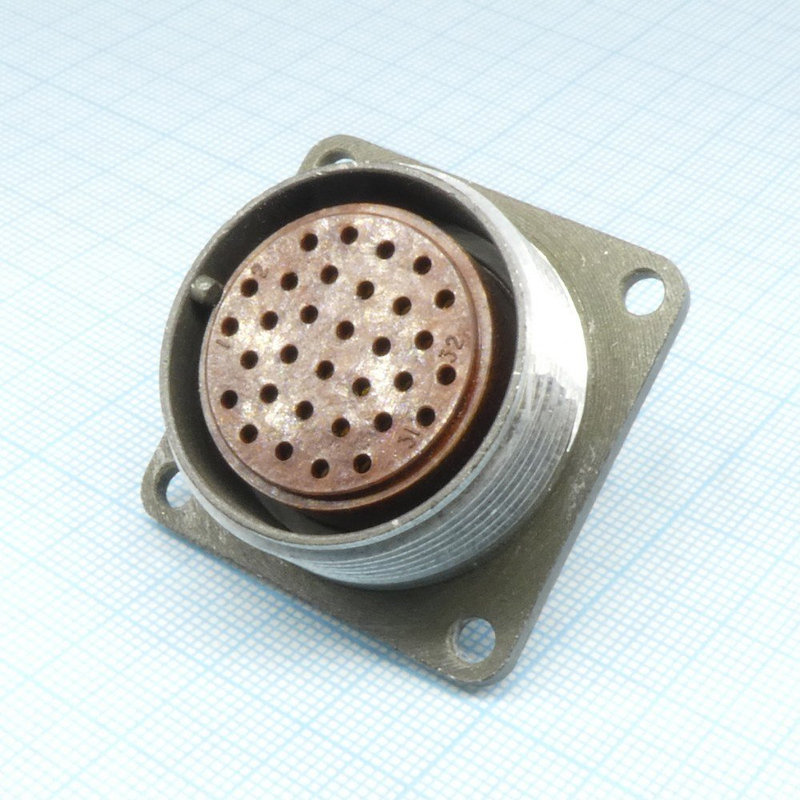

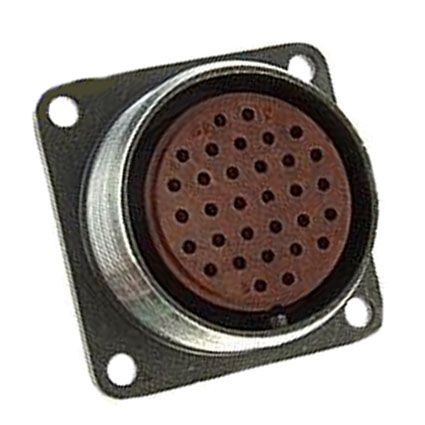

Соединитель 2РМТ30Б32Г1В1В относится к серии 2РМТ и представляет собой низкочастотный цилиндрический негерметичный тропикоустойчивый электрический разъём. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения.

По исполнению разъём является приборным (блочным), то есть монтируется непосредственно на блок или приборную панель. Конструкция серии 2РМТ допускает как кабельное, так и приборное исполнение, однако в данном артикуле реализован именно приборный вариант корпуса.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Часть значений в открытых источниках приводится с разбросом, что отражено в описании.

• Количество контактов: 32.
• Диаметр контактов: 1 миллиметр (обозначение сочетания контактов — все контакты диаметром 1 миллиметр).
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 560 вольт, в отдельных источниках указывается до 700 вольт.
• Токовая нагрузка: до 50 ампер.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия (исполнение по теплостойкости — до 100 градусов Цельсия).
• Сопротивление изоляции: не менее 1000 мегаом.
• Минимальная наработка: 5000 часов, в отдельных источниках — 1000 часов.
• Срок сохраняемости: 25 лет.
• Приёмка: «ОТК».
• Климатическое исполнение: всеклиматическое (тропикоустойчивое).

Следует учитывать, что расхождения в значениях максимального напряжения и минимальной наработки связаны с различиями в справочных данных по серии 2РМТ в целом. Для конкретных условий эксплуатации рекомендуется ориентироваться на паспорт изделия.

Расшифровка обозначения

Маркировка 2РМТ30Б32Г1В1В построена по стандартной схеме обозначений соединителей серии 2РМТ и читается следующим образом:

1. 2РМТ — тип соединителя.
2. 30 — условный размер корпуса.
3. Б — вид корпуса, приборный.
4. 32 — количество контактов.
5. Г — часть соединителя, розетка.
6. 1 — обозначение сочетания контактов (все контакты диаметром 1 миллиметр).
7. В — покрытие контактов, серебро.
8. 1 — теплостойкость, до 100 градусов Цельсия.
9. В — всеклиматическое исполнение.

Область применения

Разъёмы серии 2РМТ востребованы в составе электро- и радиоаппаратуры, где требуется надёжная коммутация большого числа цепей при повышенных токах и напряжениях. Приборное (блочное) исполнение делает данный соединитель удобным для установки на корпуса блоков, стоек и панелей приборов.

Тропикоустойчивое всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют применять изделие в оборудовании, эксплуатируемом в различных климатических зонах. Серебряное покрытие контактов и диаметр контактов 1 миллиметр обеспечивают стабильный электрический контакт в цепях постоянного и переменного тока частотой до 3 мегагерц.

Приёмка «ОТК» подтверждает, что изделие прошло заводской контроль качества. Срок сохраняемости 25 лет свидетельствует о высоком запасе долговечности при соблюдении условий хранения, установленных изготовителем.
