Назначение разъёма 2РМТ30Б32Г1В1В

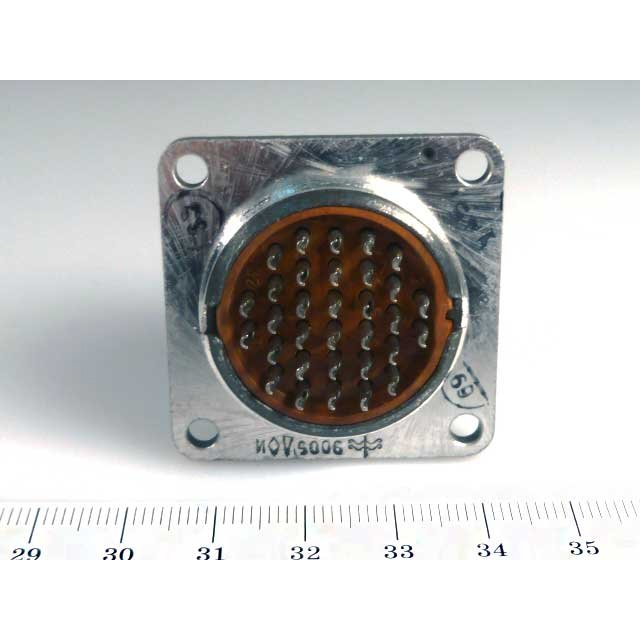

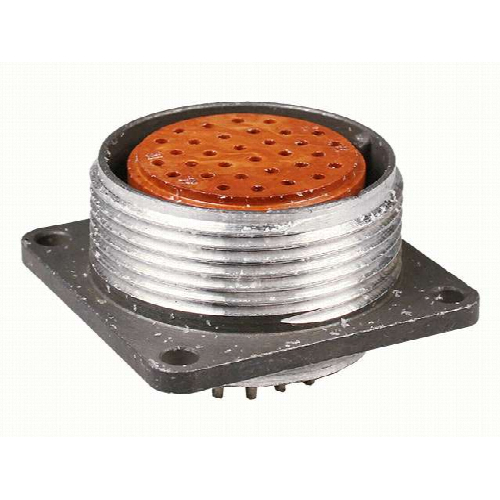

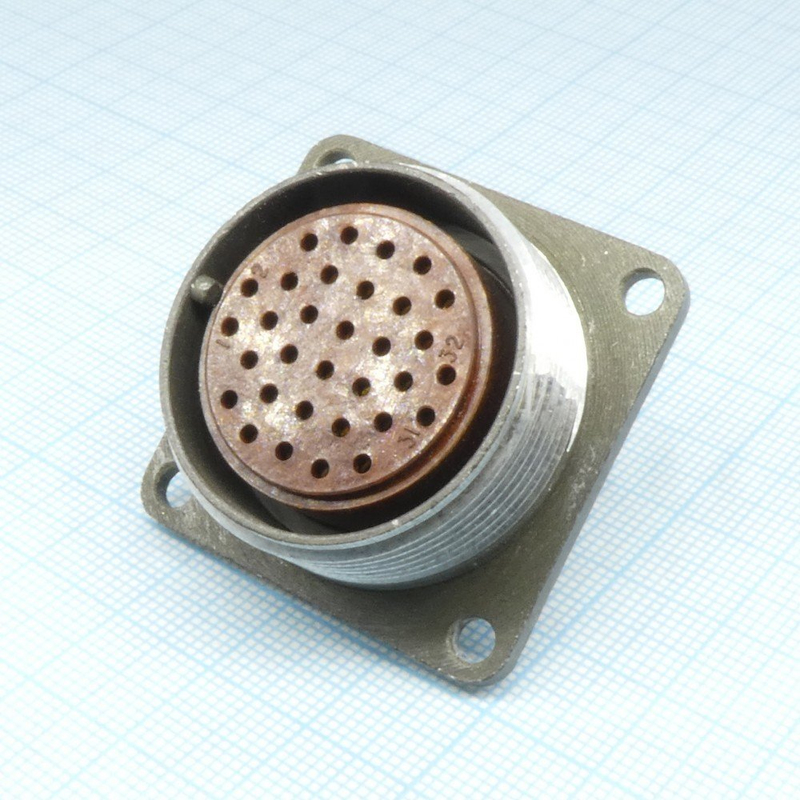

2РМТ30Б32Г1В1В — это блочная розетка цилиндрического типа из серии 2РМТ, производимая компанией «Элекон». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Конструкция рассчитана на надёжное резьбовое соединение и применяется там, где требуется стабильная коммутация при воздействии интенсивных механических нагрузок и широкого диапазона температур.

Модель относится к категории 2РМТ и поставляется под артикулом 50349. Год внесения в каталог — 2017.

Подтверждённые технические особенности

Разъём оснащён 32 контактами диаметром 1 миллиметр. Форма контактных элементов — гнёзда. Монтаж выполняется пайкой либо обжимкой на кабель. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита, а покрытие контактов выполнено из серебра или золота.

Основные электрические и эксплуатационные параметры:

• рабочее напряжение — до 560 вольт;
• ток на один контакт — до 4 ампер;
• общий ток на разъём — до 106 ампер;
• сопротивление изоляции — не менее 5000 мегаом;
• электрическая прочность — 1850 вольт;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• вибрационные нагрузки — от 1 до 5000 герц с ускорением до 50 g;
• механические удары — до 500 g;
• габаритные размеры — 38 на 38 на 25 миллиметров;
• масса — около 35 граммов.

Конструктивные особенности и применение

Розетка выполнена в блочном исполнении и обеспечивает резьбовое соединение с одношпоночной поляризацией, что исключает неправильную стыковку ответных частей. Такое решение важно при монтаже в стеснённых условиях, где контроль ориентации разъёма затруднён.

Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в любых положениях. Это позволяет применять его в приборах, работающих на открытых площадках, в подвижных объектах и в составе оборудования, подверженного вибрации и ударным воздействиям. Монтаж пайкой или обжимкой даёт возможность использовать разъём как в стационарных, так и в кабельных сборках.

Благодаря сочетанию алюминиевого корпуса, карболитового изолятора и контактов с серебряным или золотым покрытием, 2РМТ30Б32Г1В1В подходит для ответственных цепей питания и сигнальных линий с частотой до 3 мегагерц. Совокупность параметров по току, напряжению, вибро- и ударостойкости делает эту модель востребованной в приборостроении и специальной технике, где требуется надёжная коммутация при жёстких внешних воздействиях.
