Назначение разъёма 2РМТ30Б32Г1В1В

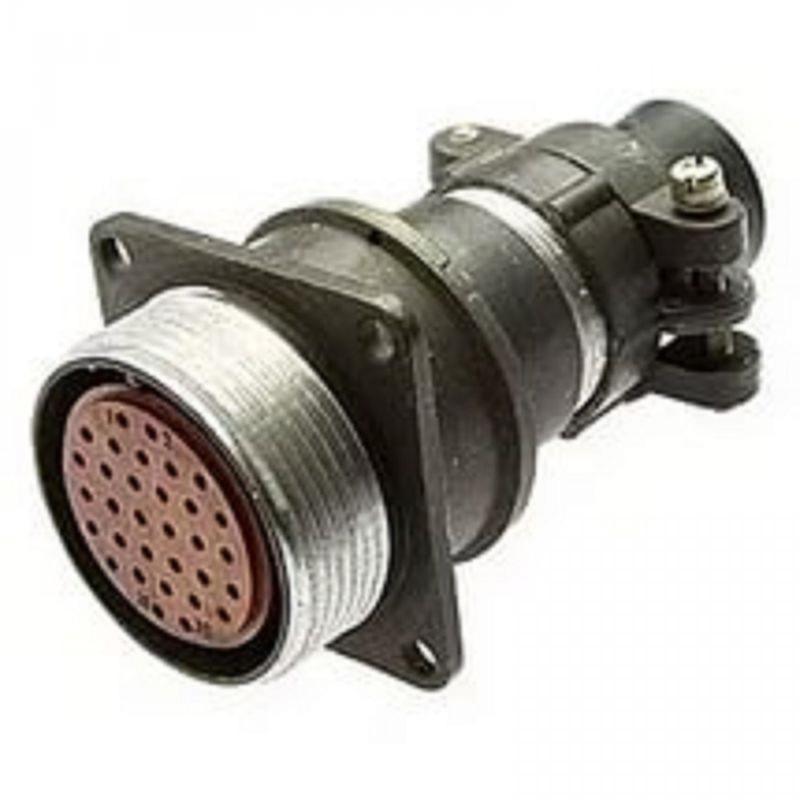

Разъём 2РМТ30Б32Г1В1В производства «Элекон» относится к серии 2РМТ и представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель. Изделие выполнено в виде розетки и предназначено для соединения и коммутации электрических цепей в электро- и радиоаппаратуре. Разъём обеспечивает надёжную передачу электрических сигналов и питания в составе различных приборов и кабельных сборок.

Конструкция рассчитана на эксплуатацию с постоянным и переменным током частотой до 3 МГц при напряжении до 560–700 В. Благодаря всеклиматическому исполнению изделие пригодно для работы в сложных условиях окружающей среды, включая тропический климат.

Подтверждённые технические особенности

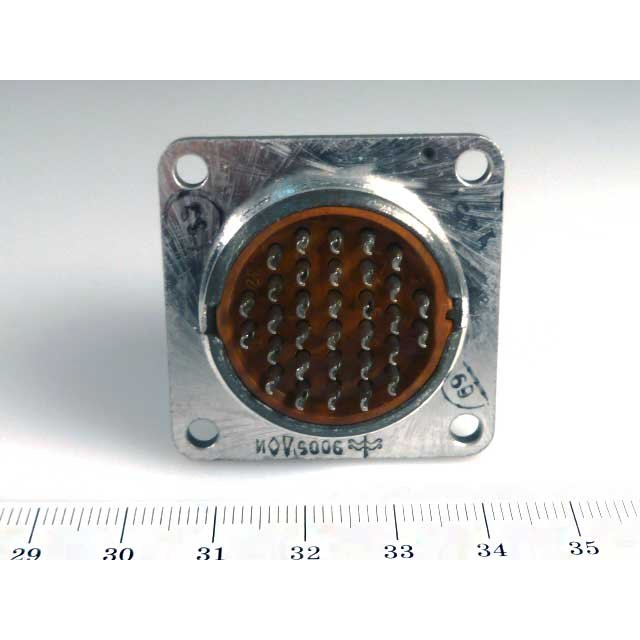

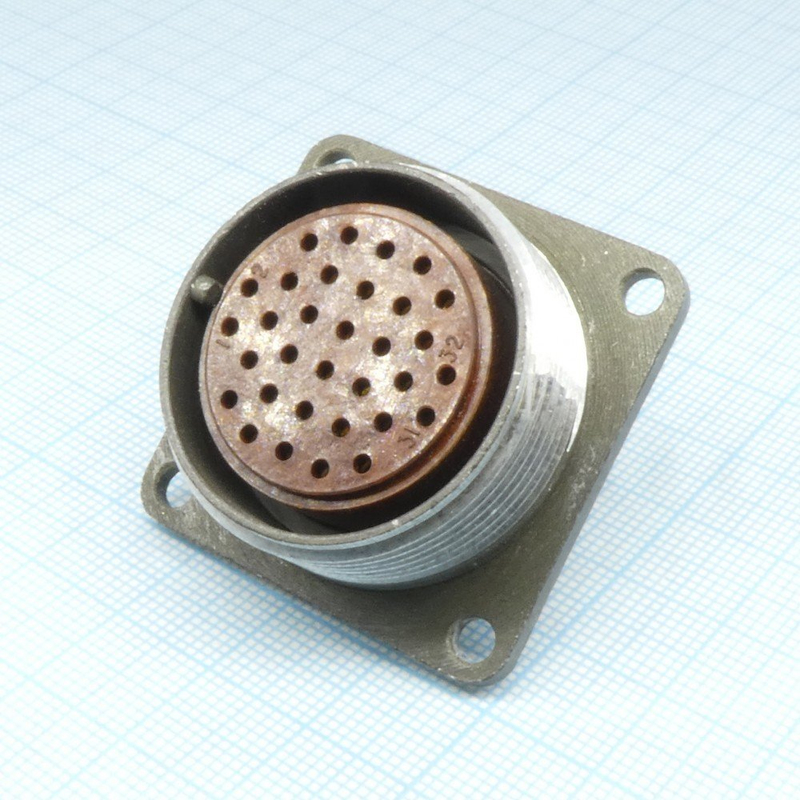

В данном разъёме применён блочный (приборный) металлический корпус. Изолятор изготовлен из карболита, а покрытие контактов — серебро, что способствует стабильности переходного сопротивления. Сочленение частей разъёма резьбовое, что обеспечивает механическую прочность соединения и защиту от самопроизвольного разъединения при вибрации.

Ключевые электрические параметры:

• Количество контактов — 32 диаметром 1 мм.
• Максимальный ток на контакт — 4 А, суммарный ток — до 106 А.
• Сопротивление контактов — не более 0,8 мОм (по некоторым данным 0,005 Ом).
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Разъём выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 50 g, удары с ускорением до 1000 м/с², а также акустический шум уровнем до 170 дБ. Габаритные размеры: максимальный диаметр 39 мм, максимальная длина 27 мм.

Применение и условия монтажа

Монтаж разъёма выполняется объёмным способом либо пайкой на кабель. Резьбовое сочленение и металлический корпус делают изделие пригодным для использования в аппаратуре, подверженной механическим нагрузкам. Область применения охватывает электро- и радиоаппаратуру, где требуется компактное многоконтактное соединение с повышенной устойчивостью к климатическим и механическим воздействиям.

Изделие соответствует техническим условиям ТУ ГЕ0.364.126 и поставляется с приёмкой «5». Функциональным аналогом является разъём 2РМ30Б32Г1В1. Годы выпуска в рамках указанных характеристик — 2001–14.
