Назначение и область применения

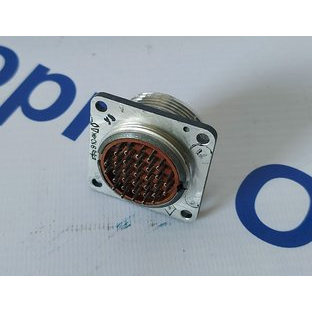

Соединитель 2РМТ30Б32Г1В1В «5» представляет собой цилиндрический низкочастотный негерметичный разъём серии 2РМТ, выполненный в блочном (приборном) исполнении и являющийся розеткой. Изделие предназначено для установки на панели, корпуса приборов и приборных блоков, где оно выполняет функцию стационарной ответной части разъёмного контактного соединения.

Основная область применения — коммутация электрических цепей постоянного и переменного тока частотой до примерно 3 МГц в составе радиоэлектронной аппаратуры, измерительных приборов, блоков питания, промышленного оборудования и различных электротехнических устройств. Разъём обеспечивает надёжное соединение и разъединение кабелей, проводов и внутриприборных коммутационных линий при монтаже, наладке и эксплуатации аппаратуры.

Изделие поставляется с приёмкой «5», что соответствует требованиям военной приёмки и подтверждает повышенный уровень контроля качества на всех этапах производства. Год выпуска партии — 91–93.

Подтверждённые технические особенности

Разъём 2РМТ30Б32Г1В1В «5» обладает набором конструктивных и электрических характеристик, определяющих его функциональные возможности:

• Количество контактов — 32 штуки, размещённые в цилиндрическом корпусе.
• Условный размер корпуса — 30, что соответствует диаметру посадочного отверстия разъёма около 30 мм.
• Корпус блочного (приборного) исполнения, чаще из карболита, рассчитан на монтаж на панели или в приборных блоках.
• Тип контактов — низковольтные, предназначенные для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц.
• Максимальное рабочее напряжение — до 560–700 В в зависимости от конкретного типономинала и технических условий.
• Токовая нагрузка на один контакт — до 4 А.
• Суммарная токовая нагрузка на весь разъём — порядка 100 А и выше, по отдельным источникам около 106 А.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях, что обеспечивает высокую электрическую прочность между контактами.
• Покрытие контактов — золото или серебро, монтаж проводов осуществляется обжимкой на контактные хвостовики.
• Климатическое исполнение — всеклиматическое, тропикоустойчивое.
• Диапазон рабочих температур — примерно от −60 °C до +100 °C.
• Количество циклов сочленения и расчленения — не менее 500.
• Механическая стойкость — разъём рассчитан на работу в условиях вибрации с диапазоном частот до нескольких тысяч герц и повышенных ускорений.

Совместимость и сопряжение

Розетка 2РМТ30Б32Г1В1В сочетается с соответствующей вилкой серии 2РМТ. Такое сочетание позволяет формировать разборные контактные пары для внутриприборного и межблочного подключения. Конструкция блочной розетки предусматривает жёсткую фиксацию на панели, что исключает смещение контактной группы при сочленении с кабельной вилкой и обеспечивает стабильность электрического контакта.

Особенности исполнения и эксплуатации

Блочное исполнение розетки делает её удобной для стационарного монтажа в корпусах аппаратуры, распределительных щитах и коммутационных панелях. Карболитовый корпус обеспечивает достаточную механическую прочность и диэлектрические свойства, необходимые для безопасной работы при указанных напряжениях.

Тропикоустойчивое и всеклиматическое исполнение позволяет применять соединитель в широком диапазоне климатических условий, включая повышенную влажность, резкие перепады температур и воздействие агрессивных факторов окружающей среды. Рабочий температурный диапазон от −60 °C до +100 °C делает изделие пригодным для эксплуатации как в условиях холодного климата, так и в нагретых отсеках оборудования.

Заявленный ресурс не менее 500 циклов сочленения и расчленения подтверждает способность разъёма выдерживать многократные подключения и отключения без потери электрических характеристик. Золотое или серебряное покрытие контактов снижает переходное сопротивление и защищает контактные поверхности от окисления, что особенно важно при длительном хранении и работе в сложных условиях.

Монтаж проводов выполняется обжимкой на контактные хвостовики, что обеспечивает надёжное механическое и электрическое соединение проводников с контактами розетки. Такая технология исключает необходимость пайки и упрощает процесс сборки жгутов и кабельных систем.

Приёмка «5» гарантирует соответствие изделия требованиям технических условий и проведение полного объёма контрольных испытаний, что подтверждает готовность разъёма к применению в ответственной аппаратуре. Год выпуска 91–93 указывает на изготовление партии в начале 1990-х годов, при этом изделие сохраняет заявленные характеристики при соблюдении условий хранения и эксплуатации.
