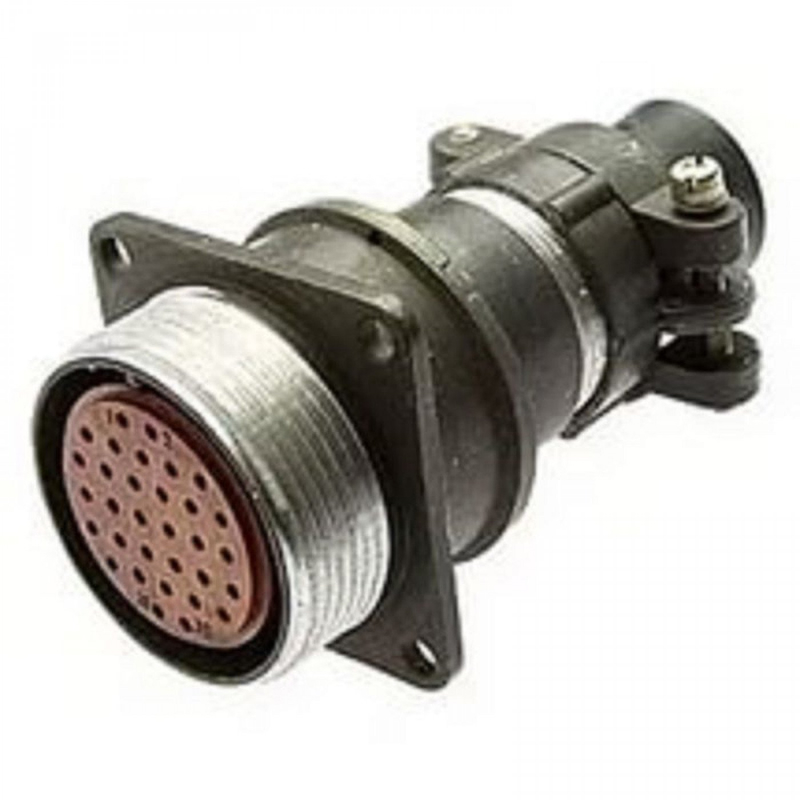

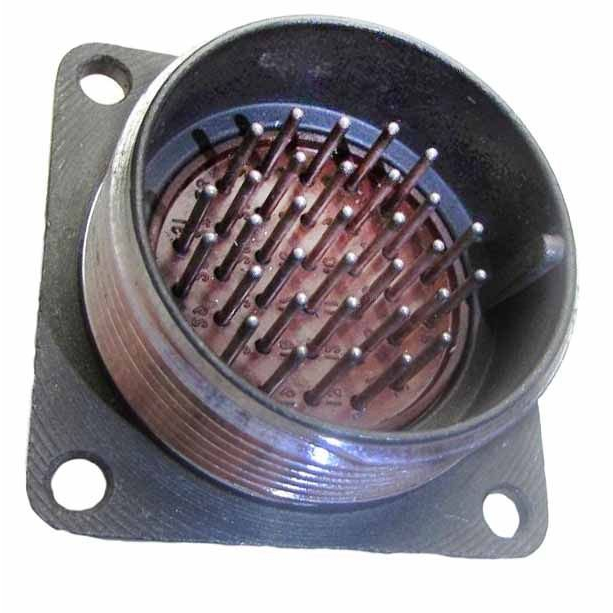

Назначение соединителя 2РМТ30Б32Г1В1БВ

Соединитель 2РМТ30Б32Г1В1БВ представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие относится к категории 2РМТ и выпускается в виде двух ответных частей — вилки и розетки, каждая из которых может быть выполнена как блочной (приборной), так и кабельной.

Данная позиция (артикул 3829) поставляется в исполнении «розетка» и предназначена для внутреннего монтажа в составе электронной, радиотехнической и контрольно-измерительной аппаратуры. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность к применению в ответственных устройствах.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его функциональные возможности и область применения.

• Тип соединителя: 2РМТ
• Условный размер корпуса: 30
• Вид корпуса: Б — блочный (приборный)
• Вид патрубка: отсутствует
• Количество контактов: 32
• Часть соединителя: Г — розетка
• Обозначение сочетания контактов: 1 (все контакты диаметром 1,0 мм)
• Покрытие контактов: В — серебро
• Теплостойкость: 1 — до 100 градусов Цельсия
• Всеклиматическое исполнение: В

Конструкция обеспечивает резьбовую фиксацию при сочленении частей, а поляризация корпусов выполнена одношпоночной, что исключает неправильную стыковку. Соединитель рассчитан на эксплуатацию с экранированными и неэкранированными кабелями.

Особенности и конструктивные решения

Корпус соединителя выполнен блочным (приборным), без патрубка, что упрощает его установку непосредственно на панель прибора. Негерметичное исполнение предполагает применение внутри защищённых объёмов аппаратуры, где не требуется полная герметизация по внешней среде.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при многократных сочленениях. Диаметр каждого из 32 контактов составляет 1,0 мм, что позволяет коммутировать сигнальные и слаботочные цепи. Теплостойкость до 100 градусов Цельсия и всеклиматическое исполнение расширяют диапазон условий, в которых изделие сохраняет работоспособность.

Применение

Соединители данного типа широко применяются в электронных устройствах, где требуется надёжная и стабильная связь между отдельными компонентами и блоками. Они подходят для использования в условиях повышенной влажности и температуры, что делает их универсальными для различных климатических зон.

Типовые области применения включают электро-, радио- и контрольно-измерительные приборы, а также системы внутреннего монтажа, работающие с постоянным и переменным током в указанных пределах частоты и напряжения. Изделие может использоваться как в составе вновь разрабатываемой аппаратуры, так и для замены вышедших из строя соединителей аналогичного типоразмера.

Соответствие техническим условиям

Соединители соответствуют техническим условиям ГЕ0.364.126ТУ и АШДК.434410.062ТУ, что гарантирует их качество и надёжность в эксплуатации. Приёмка «5» подтверждает прохождение установленных испытаний.
