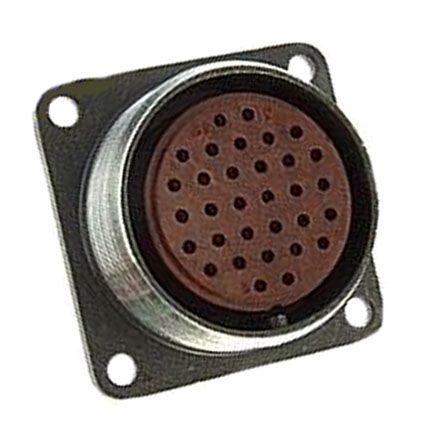

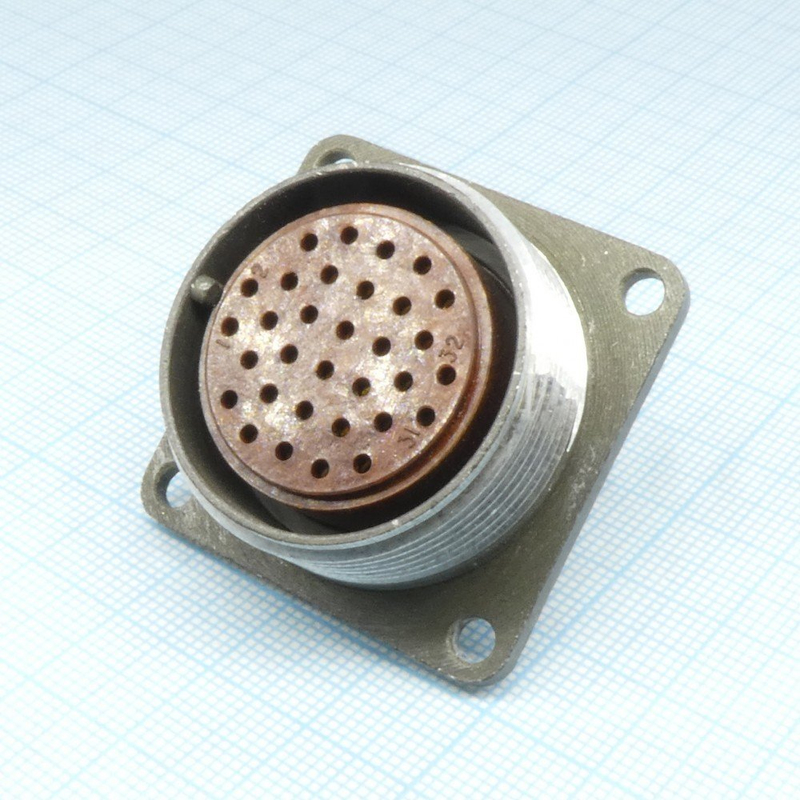

2РМТ30Б32Г1В1: надёжное 32-контактное соединение для промышленной аппаратуры

2РМТ30Б32Г1В1 — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде приборной розетки для установки на панель оборудования. Конструкция рассчитана на многоконтактное подключение цепей постоянного и переменного тока, где важны механическая прочность, стабильность контакта и удобство сервисного обслуживания.

Назначение разъёма 2РМТ30Б32Г1В1

Разъём 2РМТ30Б32Г1В1 применяют в составе промышленной, измерительной, энергетической, транспортной и специальной аппаратуры. Он подходит для построения разъёмных межблочных соединений, передачи питания и управляющих сигналов, а также подключения жгутов внутри шкафов, стоек и корпусов приборов.

Серия 2РМТ относится к низкочастотным цилиндрическим соединителям, предназначенным для работы в цепях постоянного и переменного тока частотой до 3 МГц. Резьбовой принцип сочленения обеспечивает надёжную фиксацию ответных частей и снижает вероятность самопроизвольного расстыковывания при вибрациях и механических воздействиях.

Основные характеристики

Указанные параметры позволяют использовать 2РМТ30Б32Г1В1 в многоканальных цепях с умеренной токовой нагрузкой на отдельный контакт. Важно учитывать не только ток каждого вывода, но и допустимую суммарную нагрузку соединителя, сечение присоединяемых проводников, компоновку жгута и тепловой режим оборудования.

Расшифровка маркировки

Маркировка 2РМТ30Б32Г1В1 содержит ключевую информацию о конструктивном исполнении изделия:

• 2РМТ — серия низкочастотных цилиндрических соединителей.

• 30 — условный размер корпуса; для этого исполнения указывается посадочный размер 30 мм.

• Б — приборное, или блочное, исполнение корпуса, предназначенное для монтажа на панель.

• 32 — число контактов.

• Г — розетка.

• 1 — сочетание контактов: все 32 контакта имеют диаметр 1 мм.

• В — исполнение покрытия контактов, обычно серебряное.

• 1 — вариант конструктивного исполнения согласно принятой системе обозначений серии.

Для соединителя данного типа характерна ответная часть с соответствующим расположением и диаметром контактов. Перед проектированием или заменой необходимо обязательно сверять не только количество контактов, но и сочетание контактных групп, вариант корпуса, поляризацию, метод монтажа и климатическое исполнение.

Практические преимущества

Ключевое преимущество 2РМТ30Б32Г1В1 — объединение 32 электрических цепей в одном компактном разъёмном узле. Это упрощает монтаж, маркировку и диагностику кабельных жгутов, а также сокращает число отдельных клеммных соединений внутри оборудования.

К важным особенностям относятся:

• высокая плотность контактов при диаметре корпуса 30 мм;

• возможность передачи питания и дискретных сигналов через единый интерфейс;

• резьбовая фиксация ответных частей;

• одношпоночная поляризация, предотвращающая неправильное сочленение;

• извлекаемые контакты, которые упрощают ремонт и замену отдельных элементов;

• устойчивость к вибрационным нагрузкам в диапазоне частот до 5000 Гц;

• рабочая температура до +100 °C.

Где используется 2РМТ30Б32Г1В1

Разъём может применяться в следующих задачах:

• подключение внешних кабельных жгутов к приборным панелям;

• межблочные соединения в системах автоматики и управления;

• коммутация сигналов датчиков, исполнительных механизмов и релейных цепей;

• соединение цепей питания малой и средней мощности;

• оснащение измерительных комплексов, испытательных стендов и шкафов управления;

• применение в оборудовании с повышенными требованиями к вибростойкости и надёжности разъёмных соединений.

При выборе 2РМТ30Б32Г1В1 для конкретного проекта следует проверить соответствие схемы распайки, допустимой нагрузки на каждый контакт, характеристик ответной части, условий эксплуатации и требований конструкторской документации. Для ответственных систем технические параметры рекомендуется подтверждать по действующему паспорту, техническим условиям и документации производителя.
