2РМТ30Б32Г1А1

Цена:

2200 ₽

Технические характеристики

2РМТ30Б32Г1А1

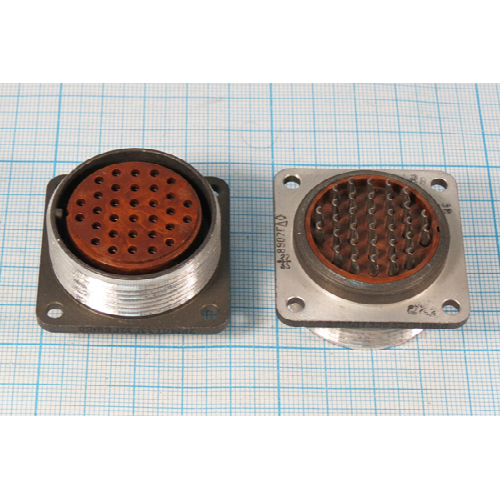

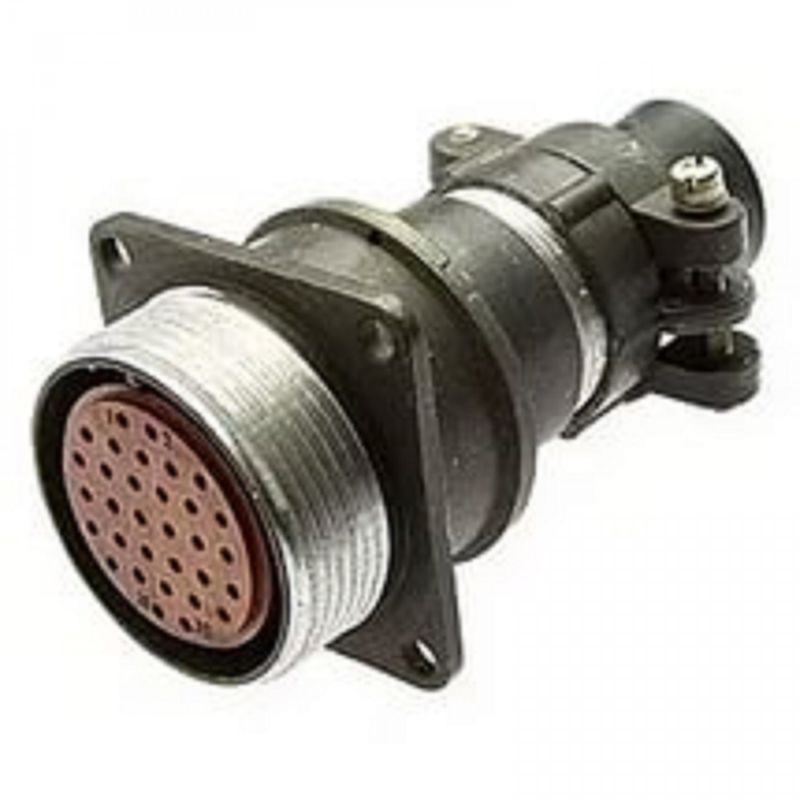

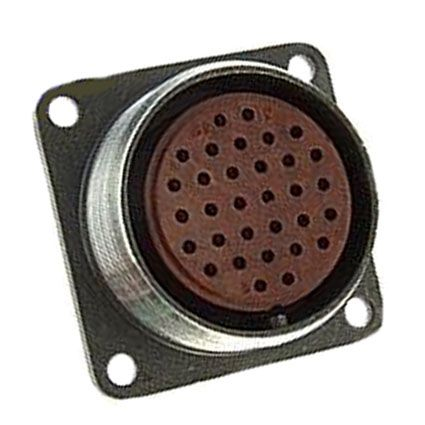

2РМТ30Б32Г1А1 — это цилиндрический низкочастотный соединитель (розетка блочная) из серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Он имеет 32 контакта с токовой нагрузкой на одиночный контакт до 4 А и электрическую прочность изоляции 1850 В. Корпус выполнен из алюминиевого сплава или карболита, габариты примерно 38×38×25 мм, монтаж — пайкой или объемный, без патрубка. Сочленение резьбовое с одношпоночной поляризацией, устойчиво к механическим ударам (до 1000 м/с² многократным и 5000 м/с² одиночным).

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100 °C, ресурс — не менее 500 сочленений/расчленений и 5000 часов наработки. Соединитель тропикоустойчивый, негерметичный, подходит для приборных применений в различных отраслях, включая электронику и промышленное оборудование.

Описание

2РМТ30Б32Г1А1В

2РМТ30Б32Г1А1В: блочная розетка для многоконтактных соединений

2РМТ30Б32Г1А1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде приборной блочной розетки. Изделие предназначено для создания разъёмных соединений в цепях постоянного и переменного тока, включая сигнальные, измерительные и силовые линии оборудования.

Конструкция с 32 гнездовыми контактами диаметром 1 мм позволяет компактно организовать большое число электрических цепей на панели прибора, шкафа автоматики, блока управления или другого оборудования. Резьбовое сочленение обеспечивает механически устойчивую фиксацию ответной части и снижает риск самопроизвольного разъединения при вибрации и ударах.

Основные характеристики 2РМТ30Б32Г1А1В

Параметр	Значение
Серия соединителя	2РМТ
Конструктивное исполнение	Блочная приборная розетка
Условный размер корпуса	30
Количество контактов	32
Тип контактов	Гнезда
Диаметр контакта	1 мм
Номинальный ток на контакт	До 4 А
Допустимый суммарный ток	До 106 А
Максимальное рабочее напряжение	До 560 В
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм
Электрическая прочность изоляции	1850 В
Вид сочленения	Резьбовой
Монтаж электрический	Пайкой
Монтаж механический	На панель
Поляризация	Одношпоночная
Рабочий диапазон температур	От −60 до +100 °C
Ресурс	Не менее 500 циклов сочленения-расчленения

Технические данные относятся к исполнению с 32 контактами Ø1 мм; параметры следует сверять с конструкторской документацией и ТУ конкретной партии изделия.

Расшифровка обозначения

Маркировка 2РМТ30Б32Г1А1В отражает ключевые конструктивные признаки соединителя:

2РМТ — серия цилиндрических низкочастотных соединителей.
30 — условный размер корпуса.
Б — блочное, приборное исполнение для монтажа на панель.
32 — контактная часть на 32 позиции.
Г — вариант контактной части с гнездовыми контактами.
1 — сочетание контактов: 32 контакта диаметром 1 мм.
А1В — код конструктивного и климатического исполнения в соответствии с системой обозначений серии.

Установленный в корпусе ключ задаёт единственное корректное положение при стыковке. Это важно для многоконтактных соединений: поляризация предотвращает ошибочное включение ответной части и помогает защитить электрические цепи от перепутывания контактов.

Конструкция и монтаж

Корпус 2РМТ30Б32Г1А1В рассчитан на панельное размещение. Контактные хвостовики предназначены для внутреннего объёмного монтажа пайкой; для проводников обычно указывается сечение до 0,5 мм². Контактная группа выполнена из латуни, а золотое покрытие контактов в соответствующем исполнении способствует стабильности переходного сопротивления и повышает коррозионную стойкость контактной поверхности.

Ориентировочные габариты розетки составляют 38 × 38 × 25 мм , расстояние между монтажными отверстиями — около 31 мм, диаметр установочных отверстий — 3,4 мм. Накидная резьба сопрягаемой части — M33×1,5.

Эксплуатационные особенности

Разъём 2РМТ30Б32Г1А1В рассчитан на работу в условиях, характерных для промышленной, измерительной, транспортной и специальной аппаратуры:

воздействие температуры от −60 до +100 °C;
высокая относительная влажность — до 98%;
вибрация в диапазоне 1–5000 Гц;
многократные и одиночные механические удары;
повышенное и пониженное атмосферное давление;
до 500 циклов соединения и разъединения.

Для надёжной эксплуатации необходимо соблюдать распайку по документации конкретного оборудования, контролировать качество пайки, не превышать допустимый ток отдельных контактов и исключать механическую нагрузку на припаянные проводники. При подключении силовых и сигнальных линий в одном разъёме также важно учитывать нагрев, взаимное влияние цепей и требования к изоляционным расстояниям.

Где применяется 2РМТ30Б32Г1А1В

Блочная розетка 2РМТ30Б32Г1А1В применяется там, где требуется компактное и обслуживаемое многоконтактное подключение оборудования:

в шкафах управления и промышленной автоматике;
в измерительных комплексах и испытательном оборудовании;
в системах связи, телемеханики и передачи сигналов;
в блоках питания, приборах контроля и управления;
в транспортной, авиационной, приборостроительной и специализированной аппаратуре;
в оборудовании, работающем при вибрациях, перепадах температуры и высокой влажности.

Благодаря 32-контактной компоновке, резьбовой фиксации и панельному исполнению 2РМТ30Б32Г1А1В подходит для формирования надёжного интерфейса между внутренними цепями прибора и внешним кабельным жгутом.
