2РМТ24КУН19Ш1В1В: кабельная вилка для надежных электрических соединений

2РМТ24КУН19Ш1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки с угловым патрубком. Разъем рассчитан на организацию разъемных соединений в цепях постоянного и переменного тока частотой до 3 МГц, где важны механическая прочность, стабильность контакта и работа в широком температурном диапазоне.

Конструкция и расшифровка маркировки

Маркировка 2РМТ24КУН19Ш1В1В содержит основные сведения об исполнении разъема:

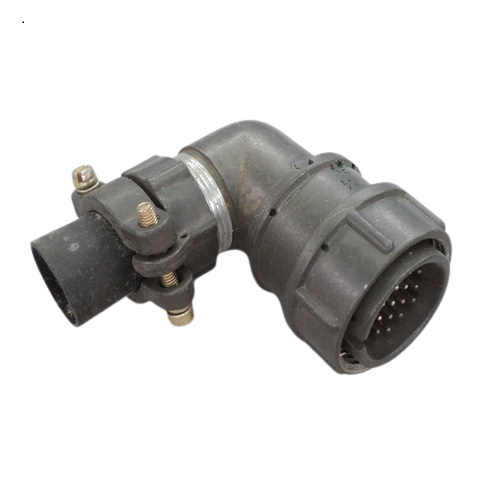

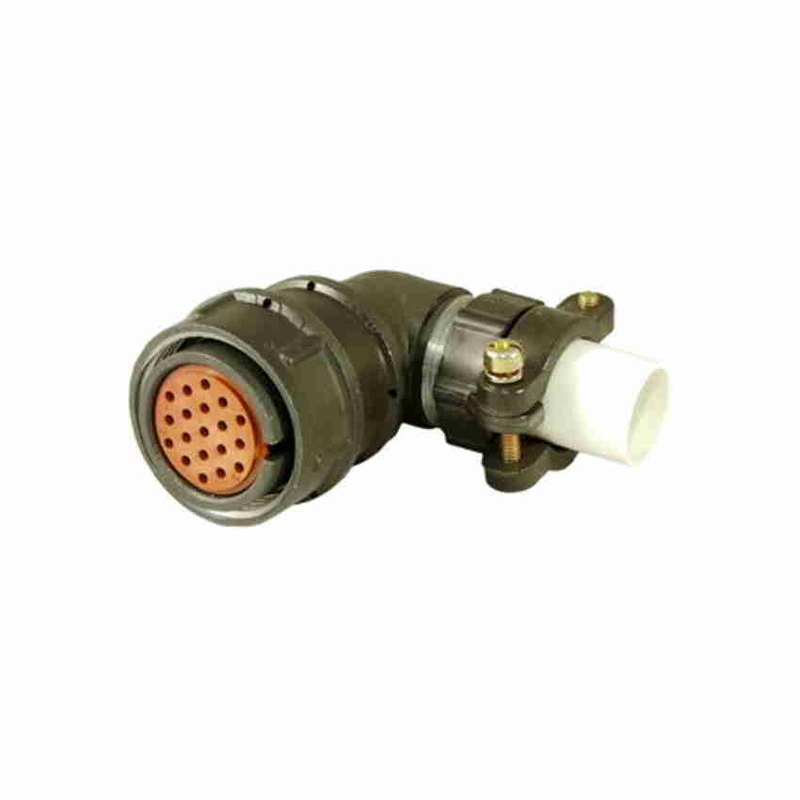

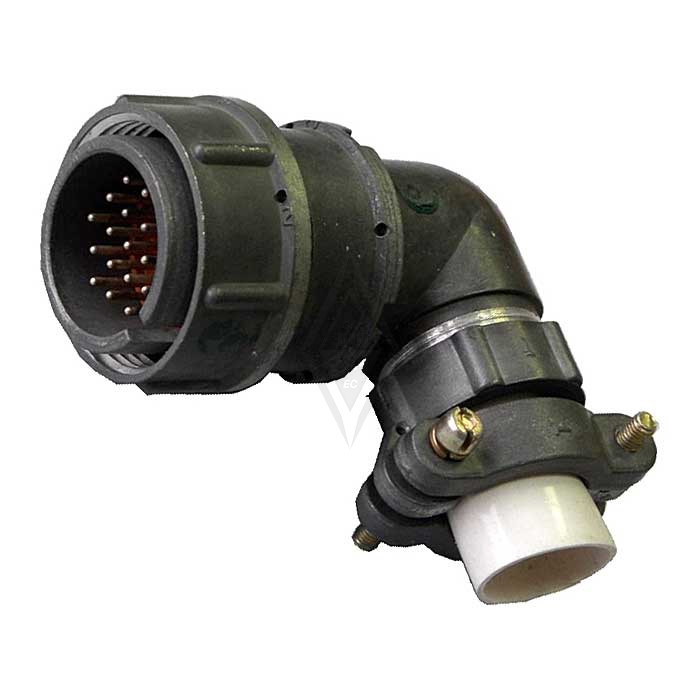

Конструктивно изделие представляет собой кабельную вилку с 19 круглыми извлекаемыми штыревыми контактами. Корпус выполнен из алюминиевого сплава, изолятор — из карболита, а подключение проводников выполняется пайкой при объемном монтаже. Угловой патрубок помогает компактно направить кабель и может быть особенно полезен в оборудовании с ограниченным монтажным пространством.

Основные технические характеристики

Разъем 2РМТ24КУН19Ш1В1В относится к негерметичным соединителям, поэтому его выбирают для аппаратуры и систем, где не требуется герметизация контактной зоны, но необходимы устойчивость к климатическим воздействиям и надежное резьбовое сочленение.

• Количество контактов — 19.

• Диаметр каждого контакта — 1 мм.

• Максимальное рабочее напряжение — до 560 В.

• Допустимая токовая нагрузка — до 5 А на один контакт и до 80 А суммарно на соединитель.

• Сопротивление контакта — не более 0,005 Ом.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Емкость между контактами — не более 6 пФ.

• Рабочая температура — от −60 до +100 °C.

• Ресурс — до 500 циклов сочленения и расчленения.

• Сочленение — резьбовое; поляризация корпуса — одношпоночная.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и поддержанию качественного электрического соединения при многократном использовании разъема.

Где применяется 2РМТ24КУН19Ш1В1В

Кабельная вилка 2РМТ24КУН19Ш1В1В может применяться в промышленной электронике, контрольно-измерительных комплексах, системах автоматизации, телемеханике, приборостроении, средствах связи и специализированной аппаратуре. Ее используют для передачи питания и электрических сигналов между кабельной частью и приборной розеткой совместимого типоразмера.

Резьбовой способ фиксации снижает риск случайного разъединения при вибрационных и эксплуатационных нагрузках. Одношпоночная поляризация, в свою очередь, исключает неверную ориентацию при соединении ответных частей.

На что обратить внимание при подборе

При выборе ответной части и проектировании кабельной сборки важно учитывать:

• Совместимость по серии 2РМТ, размеру корпуса и контактной схеме.

• Исполнение ответного соединителя: вилка должна сопрягаться с соответствующей розеткой.

• Количество и диаметр контактов — в данном исполнении предусмотрено 19 контактов диаметром 1 мм.

• Требования к кабельному вводу: данная модификация имеет угловой патрубок и предназначена для неэкранированного кабеля.

• Допустимые электрические нагрузки, рабочее напряжение и температурный режим.

• Отсутствие герметичности: при риске попадания влаги, пыли или агрессивных сред необходимо предусмотреть дополнительную защиту конструкции.

2РМТ24КУН19Ш1В1В — практичное решение для создания многоконтактных разъемных подключений в электротехнической аппаратуре. Сочетание 19 контактов, углового кабельного ввода, серебряного покрытия и резьбового соединения делает эту модификацию востребованной в задачах, где требуются компактность, фиксированное подключение и предсказуемые электрические параметры.
