Назначение

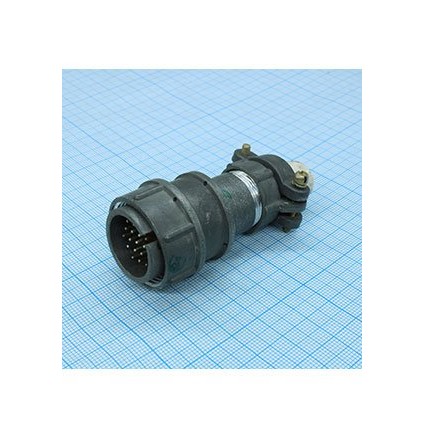

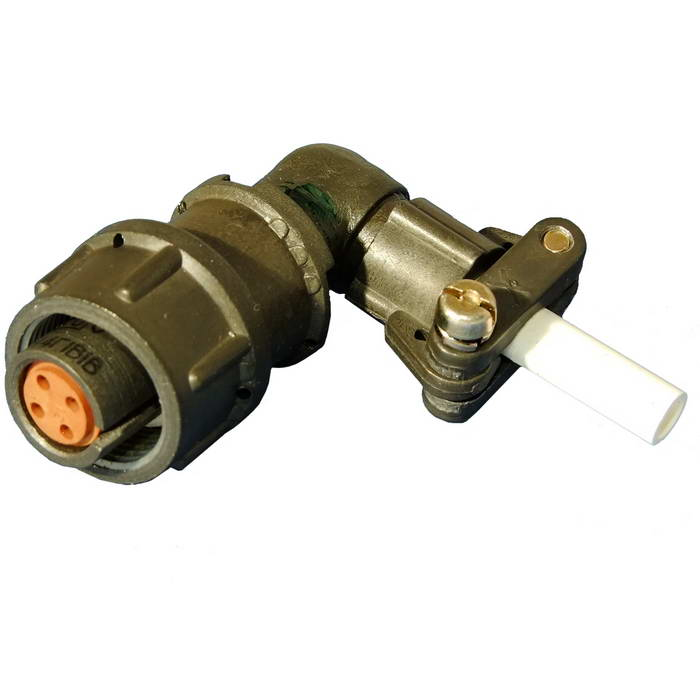

2РМТ24КУН19Ш1В1В — кабельная вилка из серии цилиндрических соединителей 2РМТ. Она предназначена для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В.

Изделие применяется для подключения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре специального и общего назначения. Артикул: 3645. Категория: 2РМТ. Производитель: Электросоединитель.

Подтверждённые особенности

Соединитель имеет 19 контактов диаметром 1 мм с покрытием серебром. Максимальный ток на контакт — 5 А, общая токовая нагрузка — до 80 А.

• Сопротивление контактов — не более 0,005 Ом.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Тип исполнения — негерметичный, всеклиматический, тропикоустойчивый.
• Соединение — резьбовое, поляризация — одношпоночная.

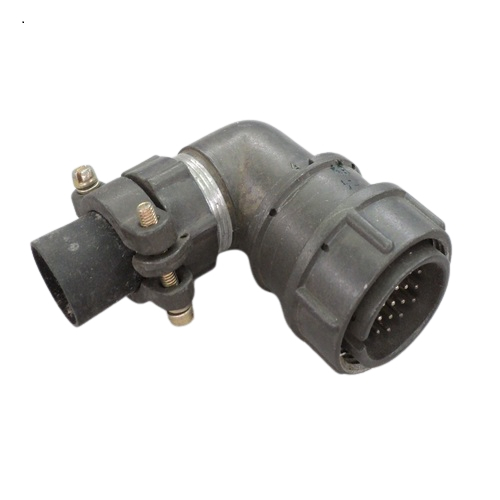

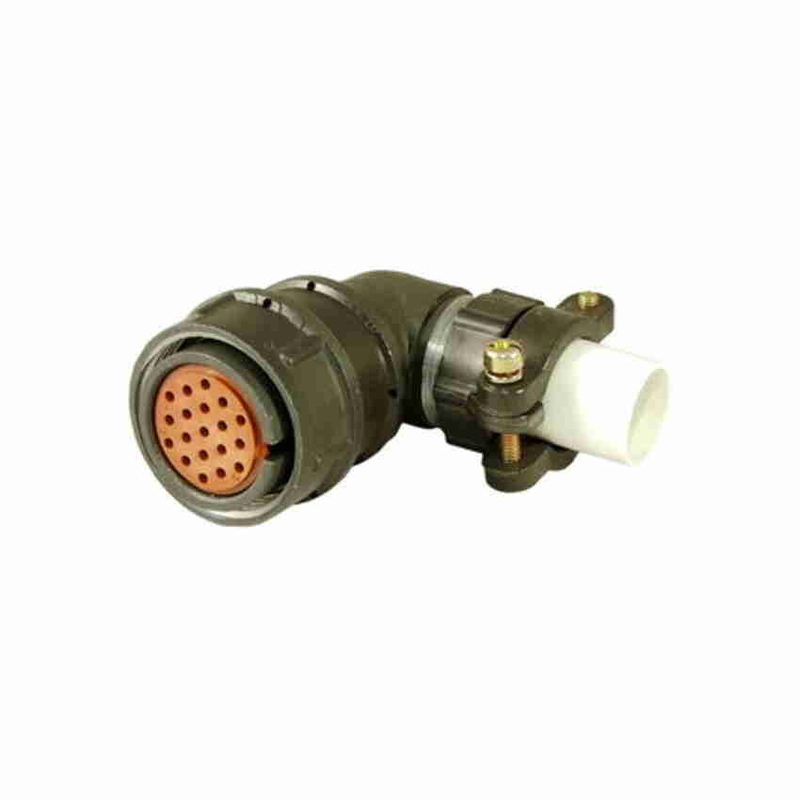

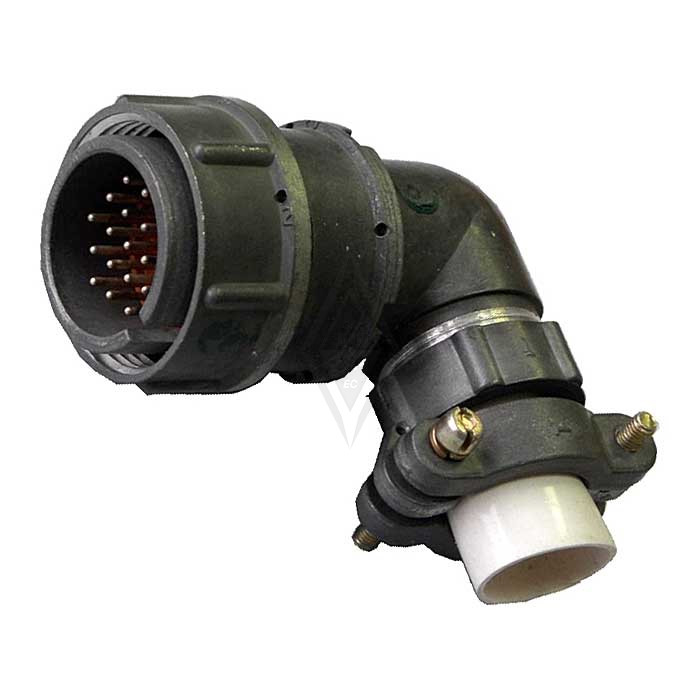

• Конструкция — кабельная вилка (Ш) с угловым патрубком (У) для неэкранированного кабеля (Н).
• Монтаж — пайкой, внутренний.

Эксплуатационные свойства

Корпус изделия — блочный или кабельный. Теплостойкость достигает 100 °С. Соединитель выдерживает вибрацию и другие механические воздействия.

Применение

Благодаря сочетанию 19 контактов, рабочего напряжения до 560 В и тока до 5 А на контакт, 2РМТ24КУН19Ш1В1В подходит для монтажа цепей в составе узлов и блоков электро- и радиоаппаратуры. Угловой патрубок рассчитан на неэкранированный кабель, а пайка обеспечивает внутренний монтаж.

Всеклиматическое и тропикоустойчивое исполнение, а также стойкость к вибрации и механическим воздействиям определяют применение в условиях, где требуется надёжное соединение электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к серии 2РМТ и выпускается производителем Электросоединитель.

Ключевые параметры

1. Количество контактов: 19.
2. Диаметр контакта: 1 мм.
3. Покрытие контактов: серебро.
4. Максимальный ток на контакт: 5 А.
5. Общая токовая нагрузка: до 80 А.
6. Рабочее напряжение: до 560 В.
7. Частота: до 3 МГц.
8. Сопротивление контактов: не более 0,005 Ом.
9. Ёмкость между контактами: до 6 пФ.
10. Сопротивление изоляции: не менее 5000 МОм.
11. Теплостойкость: до 100 °С.
