Назначение

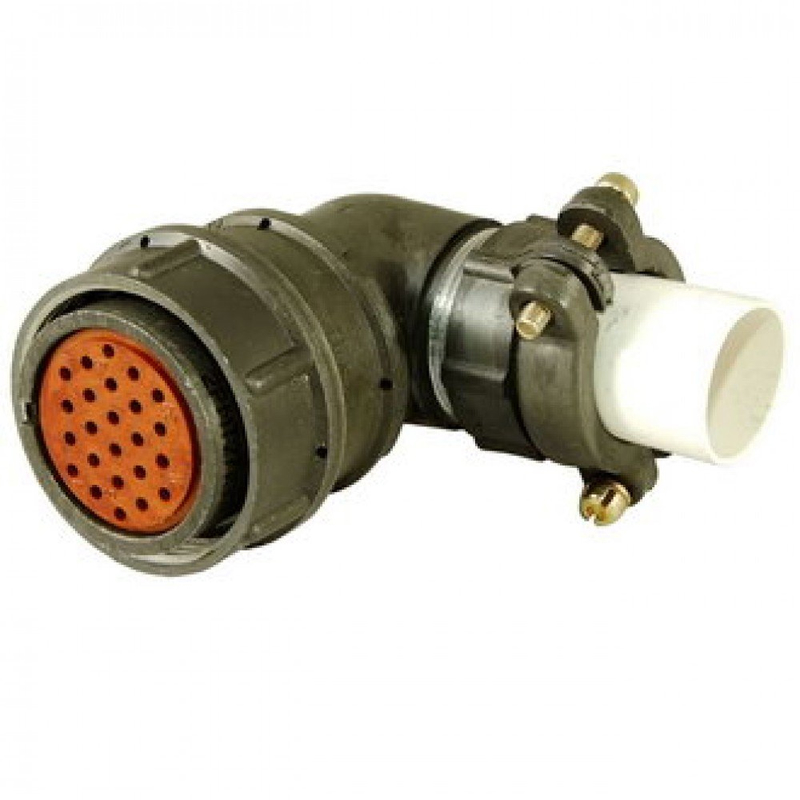

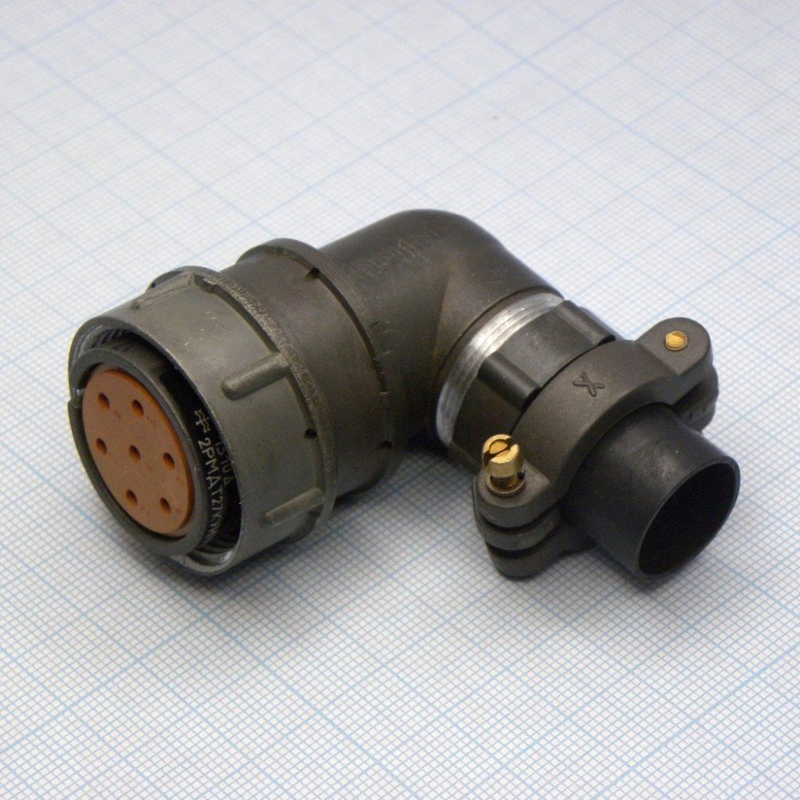

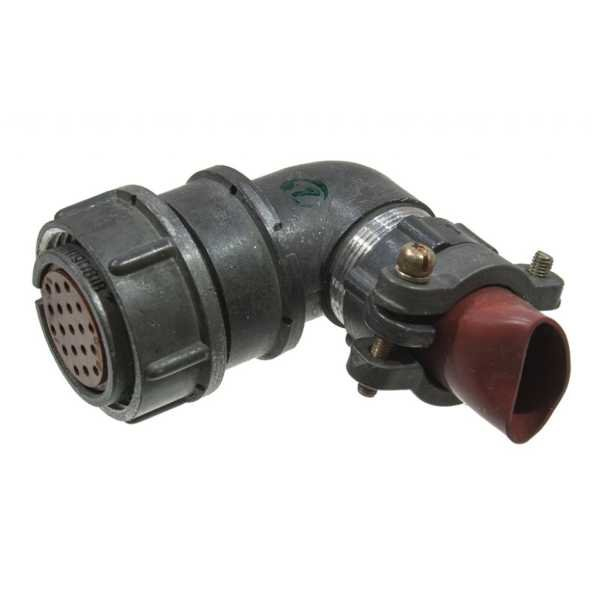

Разъём 2РМТ24КУН19Ш1В1В производства «Элекон» с приёмкой «ОТК» — это цилиндрический низкочастотный электрический соединитель российского производства. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к широко распространённой серии 2РМТ, которая применяется в промышленной и военной аппаратуре, где требуются надёжные и герметичные соединения при воздействии неблагоприятных внешних факторов.

Конструктивные особенности

По конструктивному исполнению это кабельная вилка с угловым патрубком, что отражено в обозначении «КУН» — угловой неэкранированный. Такая форма патрубка позволяет подводить кабель под углом к оси разъёма, что удобно при ограниченном монтажном пространстве. Соединение частей разъёма осуществляется резьбовой накидной гайкой с шагом резьбы M27 на 1,5 миллиметра. Тип корпуса — блочный, кабельный, что подразумевает внутренний объёмный монтаж.

Контакты выполнены из латуни с покрытием серебром. Серебряное покрытие обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость, что особенно важно для слаботочных и силовых цепей одновременно. Изолятор изготовлен из карболита, корпус — из алюминиевого сплава с оксидным покрытием. Обычный цвет корпуса — серый, изолятора — коричневый.

Технические характеристики

• Количество контактов — 19 штыревых контактов диаметром 1,0 миллиметра, все одинакового диаметра (сочетание «Ш1»).
• Рабочий ток на один контакт — порядка 5 ампер при диаметре контакта 1,0 миллиметра.
• Общий ток на разъём — до 80 ампер при комплектации всеми 19 контактами.
• Максимальное рабочее напряжение — до нескольких сотен вольт; в типичных технических условиях для серии 2РМТ такие разъёмы рассчитаны на рабочее напряжение до 560–700 вольт в зависимости от конкретного ТУ.
• Климатическое исполнение — всеклиматическое класса В2.1 по ГОСТ 15150-69.
• Рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Атмосферное давление — от глубокого вакуума до повышенного, в диапазоне порядка 1,3 на 10 в минус четвёртой степени до 1,2 на 10 в четвёртой степени паскаля.

Механическая стойкость и ресурс

Разъём устойчив к вибрационным нагрузкам до 50 g, акустическим шумам до 170 децибел, многократным ударам до 100 g и одиночным ударам до 500 g. Ресурс изделия составляет не менее 500 циклов сочленения и расчленения. Минимальная наработка — порядка 1000 часов непрерывной работы. Максимальный срок хранения достигает 15 лет при соблюдении условий хранения, что типично для изделий промышленного и военного назначения.

Применение и комплектация

Разъём изготавливается по техническим условиям, например, АШДК.434410.062 ТУ. Благодаря всеклиматическому исполнению, широкому температурному диапазону и высокой механической стойкости изделие применяется в аппаратуре, работающей в жёстких условиях эксплуатации: на подвижных объектах, в полевых и стационарных установках, в системах управления и связи. Поставка осуществляется в заводской упаковке. Приёмка «ОТК» подтверждает, что каждая партия прошла контроль отдела технического контроля предприятия-изготовителя.

Для точной выжимки по конкретному исполнению технических условий или для сравнения с аналогами серии 2РМ стоит отдельно сверить параметры по паспорту изделия, так как допустимые значения напряжения и тока могут уточняться в зависимости от конкретного ТУ.
