Назначение

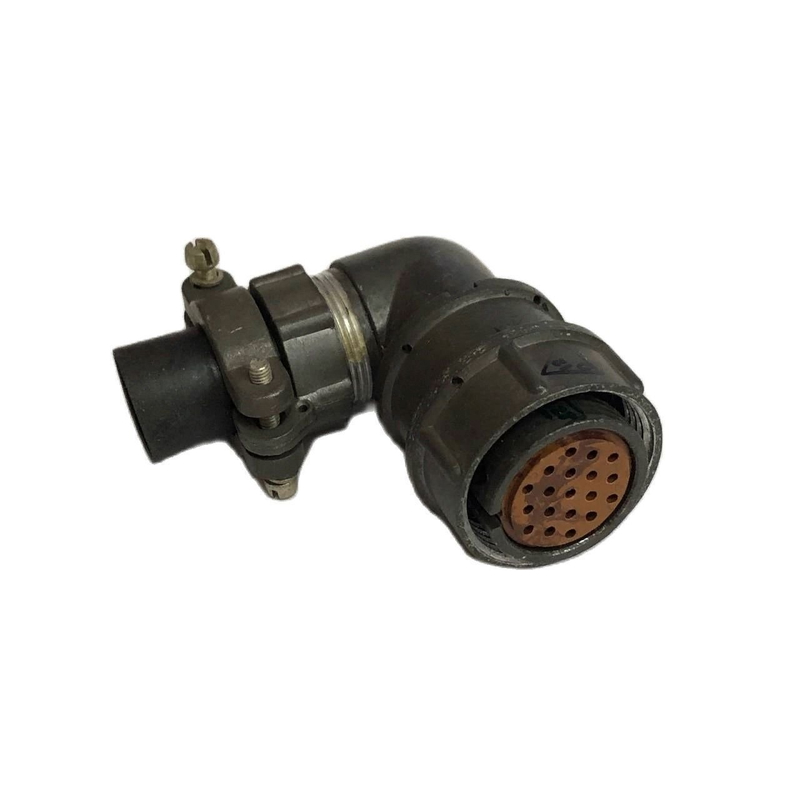

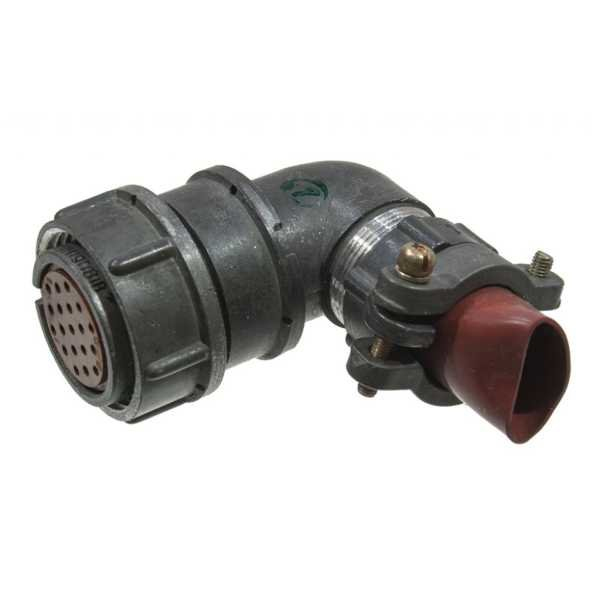

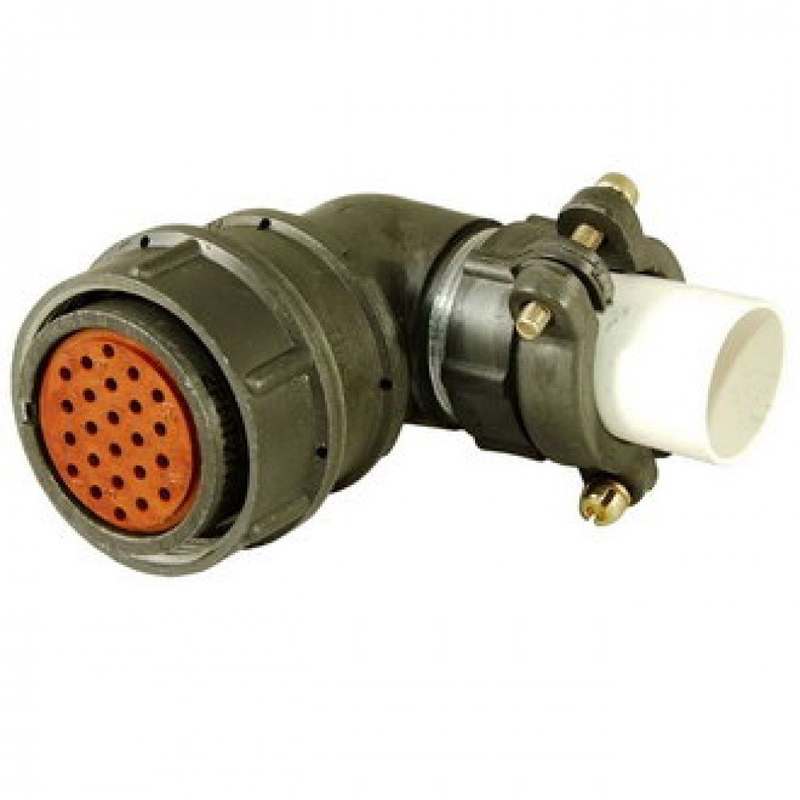

2РМТ24КУН19Г1В1В — это цилиндрический низкочастотный разъём производства компании «Элекон» (Казань). Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие представляет собой розетку с внутренним объёмным монтажом, имеющую 19 контактов и посадочный диаметр 24 мм. Разъём применяется в приборах и оборудовании, где требуется надёжное соединение электрических цепей.

Артикул товара — 50305. Категория — 2РМТ. Производитель — Элекон. Модель относится к серии 2РМТ и совместима с соответствующими вилками этой серии, например 2РМТ24КПН19Ш1В1В.

Подтверждённые особенности

Электрические параметры

• Рабочее напряжение — до 700 В.
• Номинальный ток на контакт — около 5 А.
• Частота рабочих цепей — до 3 МГц.
• Электрическая прочность изоляции — до 2300 В при рабочем напряжении до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Сечение жилы кабеля — до 0,5 мм².
• Способ подключения — пайка.

Конструктивные параметры

• Тип изделия — розетка с внутренним объёмным монтажом.
• Число контактов — 19.
• Посадочный диаметр — 24 мм.
• Контакты — извлекаемые, диаметром 1 мм.
• Материал корпуса — металл.
• Основание — карболит.
• Корпус имеет прямой патрубок.
• Степень защиты — IP20.
• Вес изделия — около 49 г.
• Монтаж — в панели или на печатную плату.

Применение и совместимость

Разъёмы серии 2РМТ используются в приборах и оборудовании для надёжного соединения цепей. Модель 2РМТ24КУН19Г1В1В совместима с соответствующими вилками серии, например 2РМТ24КПН19Ш1В1В. Это позволяет применять её в составе разъёмных соединений, где требуется цилиндрический низкочастотный интерфейс с пайкой и внутренним объёмным монтажом.

Благодаря металлическому корпусу и карболитовому основанию изделие подходит для эксплуатации в составе электронной и электрической аппаратуры. Степень защиты IP20 ограничивает условия использования, поэтому при монтаже и работе следует учитывать окружающую среду и не подвергать разъём воздействию влаги и пыли сверх указанной степени защиты.

Монтажные указания

Для подключения используется пайка. Допускается монтаж в панели или на печатную плату. Посадочный диаметр 24 мм и прямой патрубок корпуса определяют геометрию установки. Контакты выполнены извлекаемыми, что упрощает обслуживание и замену при необходимости. Сечение жилы кабеля — до 0,5 мм², поэтому при подготовке проводов следует выбирать соответствующий провод.

При работе с разъёмом важно соблюдать предельные электрические параметры: рабочее напряжение до 700 В, ток на контакт около 5 А, частоту до 3 МГц. Превышение этих значений не допускается. Сопротивление изоляции не менее 5000 МОм и ёмкость между контактами не более 6 пФ обеспечивают стабильную работу на высоких частотах в пределах указанного диапазона.

В предоставленных данных сведения о комплектации, сертификатах, гарантии и стране производства кроме указания производителя «Элекон» (Казань) отсутствуют. Артикул изделия — 50305, категория — 2РМТ.
