Назначение

2РМТ24КУН19Г1В1В — цилиндрический низкочастотный разъём производства компании Элекон (Казань). Он предназначен для надёжного соединения в электрических цепях постоянного и переменного тока. Изделие относится к серии 2РМТ. Артикул товара — 50304, категория — 2РМТ. Разъём имеет 19 контактов и выполнен с внутренним объёмным монтажом методом пайки.

Такое исполнение применяется в приборных и кабельных системах, где требуется соединение цепей через контактную группу. В соединённом состоянии обеспечивается пылезащищённость. Разъём негерметичный, экранированный, с резьбовым соединением и кабельным исполнением. В обозначении присутствует индекс КУН, который указывает на кабельный угловой вариант; в данной модификации предусмотрено экранирование.

Конструкция и особенности

В состав разъёма входят корпус, изолятор и контакты с серебряным покрытием. Корпус цилиндрический, соединение резьбовое. Изделие относится к кабельным разъёмам и имеет экранированное исполнение. Разъём негерметичный; в соединённом состоянии обеспечивается пылезащищённость.

Контакты рассчитаны на рабочий ток от 4 до 36 А на контакт. Максимальное напряжение составляет до 700 В. Температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — до 2300 В. Ресурс сочленений — до 500 циклов.

Технические характеристики

• Количество контактов: 19.
• Тип: цилиндрический низкочастотный разъём.
• Серия: 2РМТ.
• Производитель: Элекон, Казань.
• Артикул: 50304.
• Монтаж: внутренний объёмный, методом пайки.
• Исполнение: кабельное, угловое, экранированное.
• Соединение: резьбовое.
• Герметичность: негерметичный.
• Рабочий ток на контакт: от 4 до 36 А.
• Максимальное напряжение: до 700 В.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: до 2300 В.
• Ресурс сочленений: до 500 циклов.

Применение

Разъём используется в приборных и кабельных системах для надёжных соединений. Он подходит для электрических цепей постоянного и переменного тока, где требуется подключение через 19 контактную группу. Благодаря резьбовому соединению обеспечивается механическая фиксация сочленённых частей. Экранированное исполнение указано в характеристиках изделия. Пылезащищённость в соединённом состоянии ограничивает попадание пыли в зону контактов.

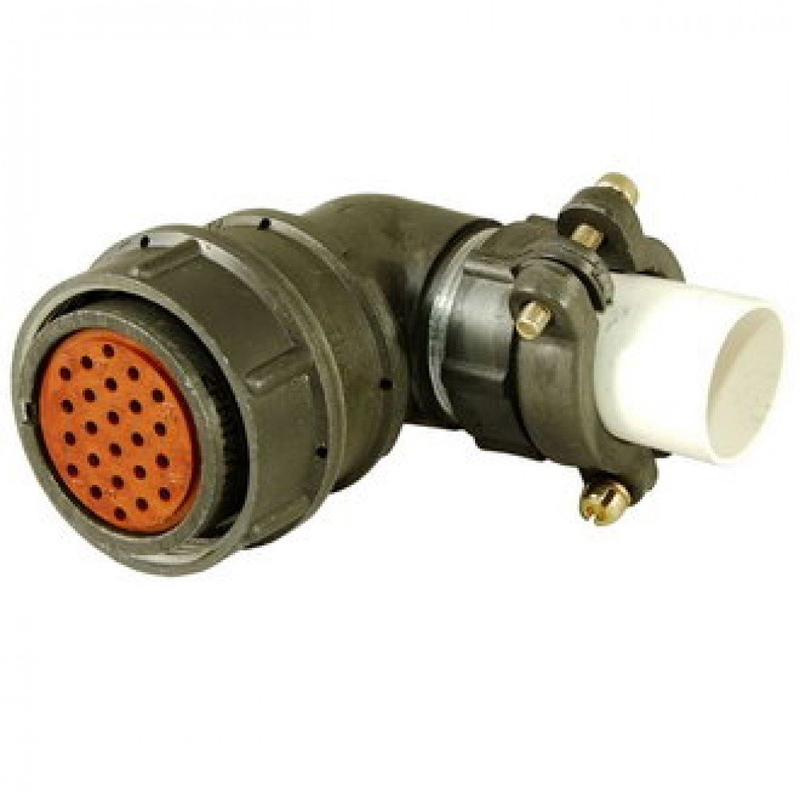

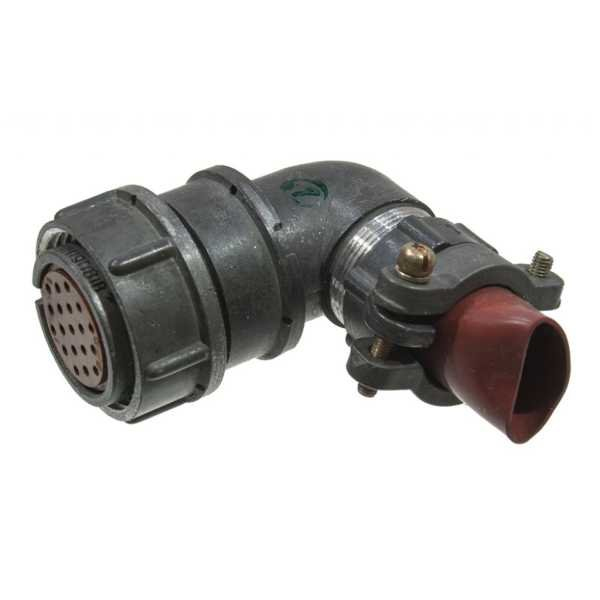

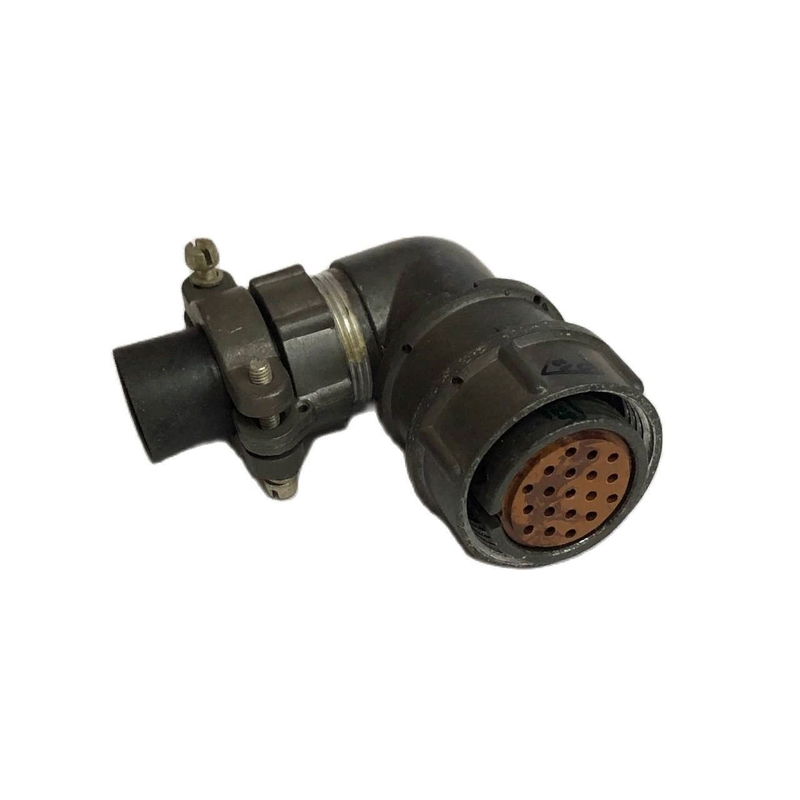

На фото виден типичный вид разъёма: чёрный цилиндрический корпус с красным изолятором, золотистыми контактами и резьбовым соединением. В описании указано серебряное покрытие контактов. Изделие выдерживает до 500 циклов сочленения. Поскольку разъём негерметичный, при эксплуатации следует учитывать это ограничение и использовать его в условиях, соответствующих заявленному диапазону температур и электрическим параметрам.

Ключевые особенности

• 19 контактов и внутренний объёмный монтаж пайкой.
• Экранированное кабельное исполнение с резьбовым соединением.
• Рабочий ток от 4 до 36 А на контакт и напряжение до 700 В.
• Диапазон температур от минус 60 до плюс 100 градусов Цельсия.
• Серебряное покрытие контактов и пылезащищённость в соединённом состоянии.

Порядок проверки параметров

1. Убедиться, что требуется разъём с 19 контактами.
2. Проверить рабочий ток на контакт в диапазоне от 4 до 36 А.
3. Учесть максимальное напряжение до 700 В.
4. Сопоставить температуру эксплуатации от минус 60 до плюс 100 градусов Цельсия.
5. Принять во внимание негерметичность и экранированное исполнение.
