Назначение и область применения

Разъём 2РМТ24КУН19Г1В1В «5» представляет собой цилиндрический низкочастотный негерметичный соединитель российского типоряда 2РМТ, предназначенный для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие ориентировано на применение в кабельных сборках, блочной аппаратуре и межблочных соединениях радиоэлектронного и электротехнического оборудования.

Соединитель применяется в аппаратуре промышленного и специального назначения, радиостанциях, системах проводной и беспроводной связи, контрольно-измерительных приборах, а также в устройствах автоматики и телемеханики. Конструкция обеспечивает надёжное сочленение кабельных линий и блоков при эксплуатации в обычных климатических условиях и в условиях тропического климата благодаря всеклиматическому исполнению.

Данный разъём относится к негерметичному исполнению: он не имеет дополнительной усиленной защиты от влаги и пыли сверх базовой защиты контактной группы. Это определяет его использование преимущественно внутри корпусов оборудования, шкафов и стоек, где отсутствует прямое воздействие атмосферных осадков и агрессивных сред.

Конструктивные особенности

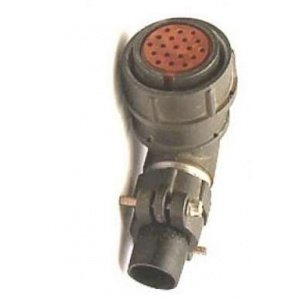

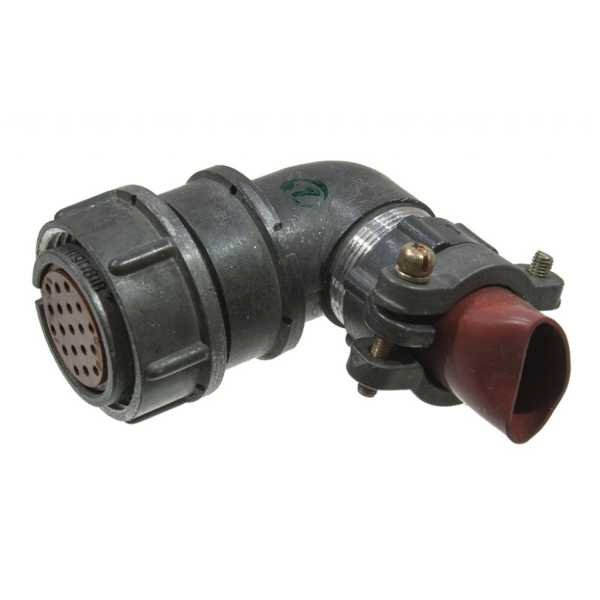

Изделие выполнено в виде розетки с кабельным корпусом и угловым патрубком, что обеспечивает удобный вывод кабеля под углом относительно оси сочленения. Такая компоновка позволяет экономить монтажное пространство и упрощает прокладку кабельных трасс в стеснённых условиях внутри приборных отсеков и стоек.

Фиксация сочленённого положения осуществляется резьбовым соединением, которое обеспечивает стабильный электрический контакт и защиту от самопроизвольного расчленения при вибрационных и ударных воздействиях. Корпус соответствует присоединительному диаметру 24 мм, что отражено цифрой 24 в обозначении. Количество контактов — 19, исполнение контактной группы — негерметичное.

Типоразмер и конструктивное исполнение изделия соответствуют требованиям, принятым для серии 2РМТ, что обеспечивает совместимость по присоединительным размерам с ответными частями данного типоряда.

Электрические параметры и условия эксплуатации

Разъём рассчитан на работу в цепях с максимальным рабочим напряжением в диапазоне от 560 до 700 В в зависимости от конкретных условий эксплуатации и режимов испытаний. Допустимый ток на один контакт составляет от 4 до 36 А в зависимости от условий охлаждения и конструктивного исполнения контактов. Сопротивление изоляции между контактами и между контактами и корпусом составляет не менее нескольких тысяч мегом, а переходное сопротивление контакта находится на уровне единиц миллиом.

Изделие выполнено во всеклиматическом исполнении, что подтверждается буквой «В» в конце обозначения. Разъём сохраняет работоспособность в широком диапазоне температур, включая верхнее значение порядка плюс 100 градусов Цельсия, на что указывает цифра 1 в группе «1В».

Механическая устойчивость соединителя подтверждается способностью выдерживать значительные вибрационные нагрузки, многократные удары и линейные перегрузки. Допустимое ударное ускорение составляет порядка сотен и тысяч метров на секунду в квадрате. Конструкция рассчитана на многократные циклы сочленения и расчленения без потери качества электрического соединения.

Комплектность и приёмка

• Тип изделия: розетка кабельная угловая негерметичная
• Типоразмер корпуса: 24 мм
• Количество контактов: 19
• Климатическое исполнение: всеклиматическое
• Приёмка: «5»
• Год выпуска: 2022

Категория приёмки «5» подтверждает соответствие изделия установленным требованиям для применения в аппаратуре ответственного назначения. Разъём поставляется как самостоятельное изделие и предназначен для монтажа в составе кабельных сборок или установки на корпус оборудования в соответствии с конструкторской документацией потребителя.
