Назначение разъёма

Цилиндрический низкочастотный негерметичный электрический разъём 2РМТ24КУН19Г1В1В «5» из серии 2РМТ предназначен для соединения кабелей и блоков в аппаратуре общего и специального назначения. Изделие применяется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при рабочих напряжениях порядка 560–700 В в зависимости от конкретного типономинала в серии.

Разъём используется для подключения и разъединения проводов, кабелей, узлов и блоков в электронной и радиоаппаратуре, в том числе специального исполнения. Конструкция рассчитана на работу в тропическом и всеклиматическом исполнении, что подтверждается соответствующей маркировкой.

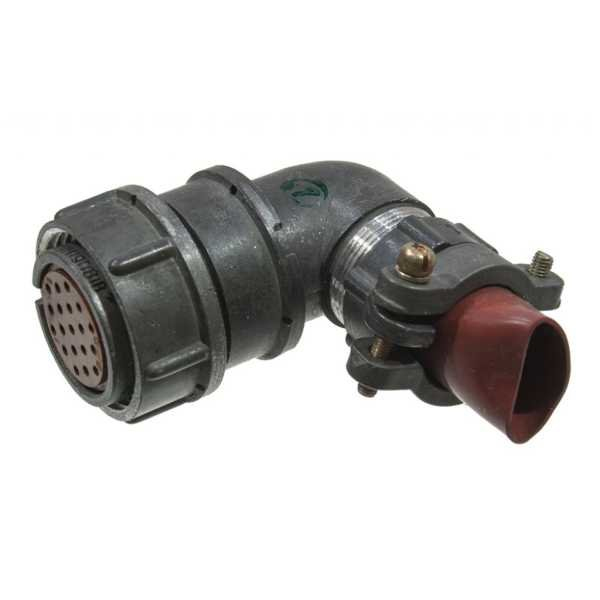

Конструкция и типоразмер

Разъём относится к типу цилиндрических низкочастотных негерметичных соединителей с резьбовой фиксацией сочленённого положения. Основные конструктивные параметры:

• диаметр корпуса — 24 мм (типоразмер 24);
• количество контактов — 19;
• часть по обозначению «Г» — розетка кабельная с угловым патрубком для неэкранированного кабеля, что отражено в индексе «КУН».

Резьбовая фиксация обеспечивает механическую прочность сочленения, устойчивость к вибрациям и многократным циклам соединения и разъединения.

Электрические и климатические параметры

Разъём рассчитан на максимальное рабочее напряжение постоянного тока или амплитудное значение переменного тока, которое обычно составляет 560–700 В в зависимости от конкретного типономинала. Сопротивление изоляции — не менее 1000–5000 МОм, что обеспечивает высокую надёжность изоляции при допустимых напряжениях.

Покрытие контактов выполнено серебром, на что указывает буква «В» в обозначении. Серебряное покрытие улучшает электропроводность и повышает стойкость контактов к окислению. Теплостойкость изделия составляет 100 градусов Цельсия. Всеклиматическое исполнение, обозначенное буквой «В» в конце маркировки, подтверждает способность разъёма работать в широком диапазоне температур и при воздействии влаги.

Применение

Разъём 2РМТ24КУН19Г1В1В «5» предназначен для внутреннего монтажа в кабелях и блоках. Он обеспечивает надёжное низкочастотное контактное соединение с резьбовым фиксирующим элементом. Изделие широко используется в следующих областях:

• промышленная электроника;
• автоматика;
• радиотехнические устройства;
• измерительная аппаратура.

Разъём применяется там, где требуется стабильный низкочастотный контакт с высокой механической надёжностью и устойчивостью к внешним воздействиям.

Приёмка и маркировка

Изделие имеет приёмку «5», что указывает на соответствующий уровень контроля качества при производстве. Год выпуска отнесён к периоду 90–91. Артикул товара — 40370. Название и артикул сохраняются без изменений.
