Назначение

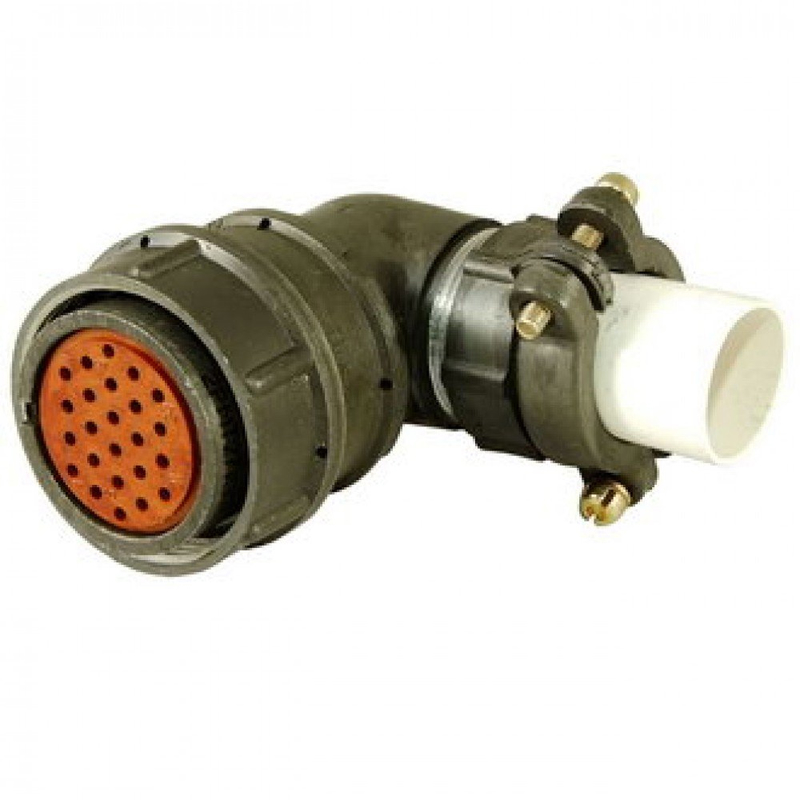

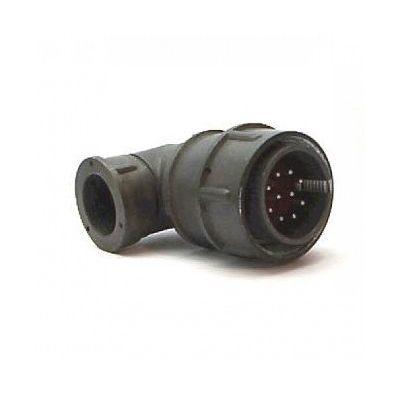

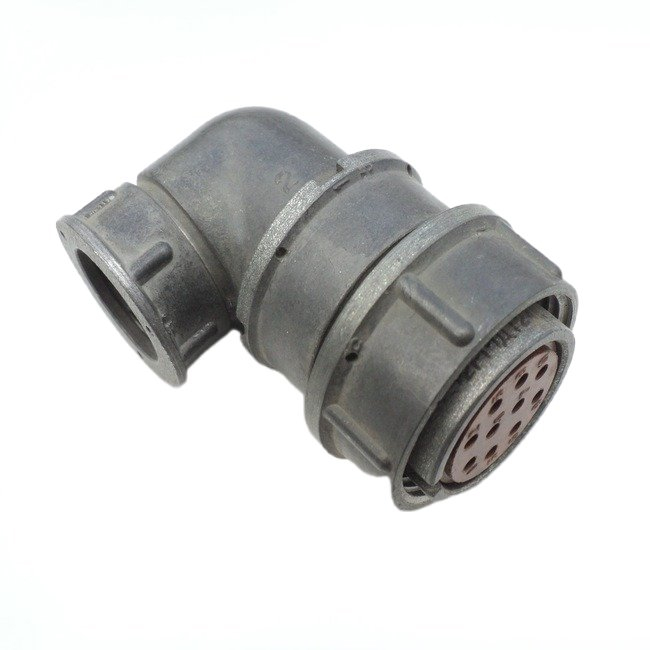

Соединитель 2РМТ24КУЭ19Ш1В1В относится к серии цилиндрических низкочастотных соединителей 2РМТ. Это кабельная угловая вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — надежное соединение и разъединение проводов, кабелей или блоков в электро- и радиоаппаратуре. Изделие рассчитано на эксплуатацию, включая тропикоустойчивые условия, что подтверждается климатическим исполнением В2.1.

Артикул товара — 3654. Производитель в каталоге указан как Лтава. В имеющемся описании отмечено, что обозначение «Лтава» может указывать на вариант исполнения либо на производителя или поставщика из Украины.

Подтверждённые особенности

Электрические параметры

• Рабочее напряжение — до 560 В.
• Ток на контакт — до 5 А.
• Ток на разъем — до 80 А.
• Частота рабочих цепей — до 3 МГц.
• Количество контактов — 19.
• Диаметр контактов — 1 мм, тип Ш1.

Конструкция и материалы

• Тип корпуса — кабельная угловая вилка.
• Соединение — резьбовое.
• Исполнение — для экранированного кабеля, обозначение Э.
• Монтаж — объемный, с пайкой.
• Корпус — алюминиевый сплав.
• Изолятор — карболит или аналогичный материал.
• Контакты — латунь с серебряным покрытием.

Климатические и механические характеристики

• Рабочая температура — от минус 60 до плюс 100 °C.
• Климатическое исполнение — В2.1, влажностный тропический.
• Ресурс — 500 соединений-расчленений.
• Наработка — не менее 1000 часов.
• Устойчивость к вибрации — до 50 g.
• Устойчивость к ударам — до 500 g.

В описании также указано требование к герметичности. Эти параметры подтверждают возможность эксплуатации в условиях повышенных механических нагрузок и влажности.

Применение

Вилка 2РМТ24КУЭ19Ш1В1В применяется в промышленной аппаратуре, специальном оборудовании и системах с повышенными требованиями к вибрации, ударам и герметичности. Она подходит для монтажа в электро- и радиоаппаратуре, где необходимо соединять и разъединять экранированные кабели или блоки. Благодаря 19 контактам диаметром 1 мм и резьбовому соединению изделие обеспечивает коммутацию цепей постоянного и переменного тока с частотой до 3 МГц.

Климатическое исполнение В2.1 и тропикоустойчивое исполнение позволяют использовать соединитель в условиях повышенной влажности. Рабочий диапазон температур от минус 60 до плюс 100 °C расширяет область применения. Ресурс 500 соединений-расчленений и наработка не менее 1000 часов определяют сферу использования в составе ответственных, но обслуживаемых соединений.

Обозначение и совместимость

Маркировка 2РМТ24КУЭ19Ш1В1В содержит указание на серию 2РМТ, кабельное угловое исполнение, экранированный кабель, 19 контактов типа Ш1, а также климатическое исполнение В2.1. Артикул 3654 соответствует позиции в каталоге. Сведений о комплектации, сертификатах, гарантии и стране производства в предоставленных данных нет, поэтому они не приводятся.
