Назначение и область применения

Соединитель 2РМТ24КУЭ19Ш1В1В производства компании «Элекон» (Казань) представляет собой электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре в качестве универсального разъёма общего назначения. Благодаря резьбовому соединению обеспечивается надёжная фиксация и стабильный электрический контакт.

Данный соединитель относится к серии 2РМТ и имеет артикул 50308. Он применяется для коммутации электрических цепей переменного и постоянного тока в различных устройствах, где требуется устойчивость к внешним воздействиям.

Конструктивные особенности

Корпус соединителя выполнен металлическим, внешний диаметр составляет 24 мм. Монтаж может быть приборным или кабельным, с внутренним объёмным размещением. Соединитель оснащён 19 контактами, которые являются извлекаемыми и имеют покрытие серебром (индекс «Ш1В»). Метод монтажа контактов — обжимка.

• Количество контактов: 19.
• Тип контактов: извлекаемые, с серебряным покрытием.
• Метод монтажа: обжимка.
• Тип соединения: резьбовое.
• Корпус: металлический.
• Внешний диаметр: 24 мм.
• Монтаж: приборный или кабельный (внутренний объёмный).

Технические характеристики

Соединитель рассчитан на работу в цепях переменного или постоянного тока с напряжением до 700 В и частотой до 3 МГц. Максимальная токовая нагрузка на контакт составляет от 5 до 32 А в зависимости от диаметра контакта, который может быть от 1,0 до 3,0 мм. Сопротивление контакта — до 5 мОм, сопротивление изоляции — не менее 1000 МОм.

• Номинальное напряжение: до 700 В.
• Частота: до 3 МГц.
• Максимальный ток на контакт: от 5 до 32 А.
• Диаметр контактов: от 1,0 до 3,0 мм.
• Сопротивление контакта: до 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Степень защиты: IP20.
• Ресурс сочленений: до 500 циклов.

Условия эксплуатации и совместимость

Соединитель устойчив к вибрации с частотой от 1 до 1000 Гц и ускорением до 50 g, к одиночным ударам, а также к акустическим шумам до 170 дБ. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия (всеклиматическое исполнение «В»).

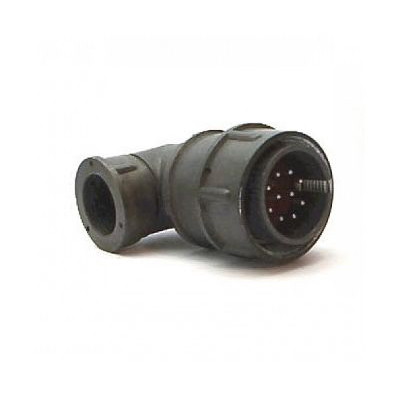

Для использования соединителя требуются соответствующие розетки. Он подходит для жёстких условий эксплуатации. Изображение показывает типичный вид цилиндрического разъёма серии 2РМТ с 19 контактами и резьбовым кольцом.
