Назначение и область применения

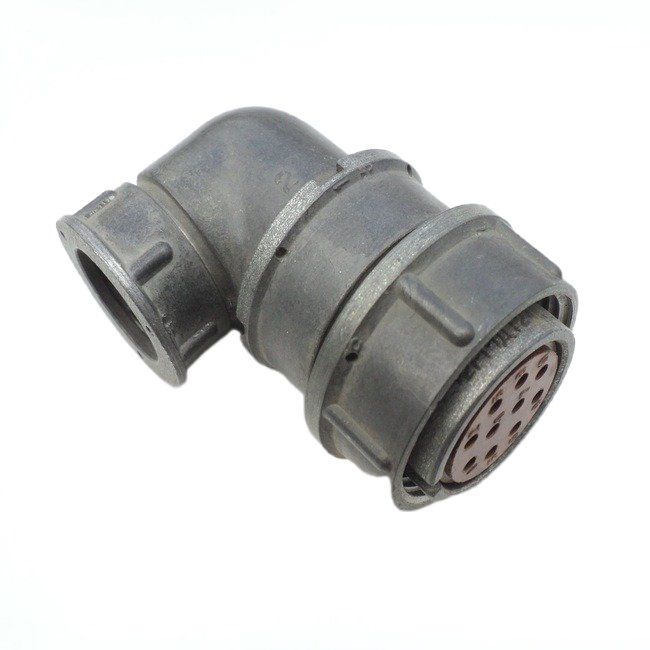

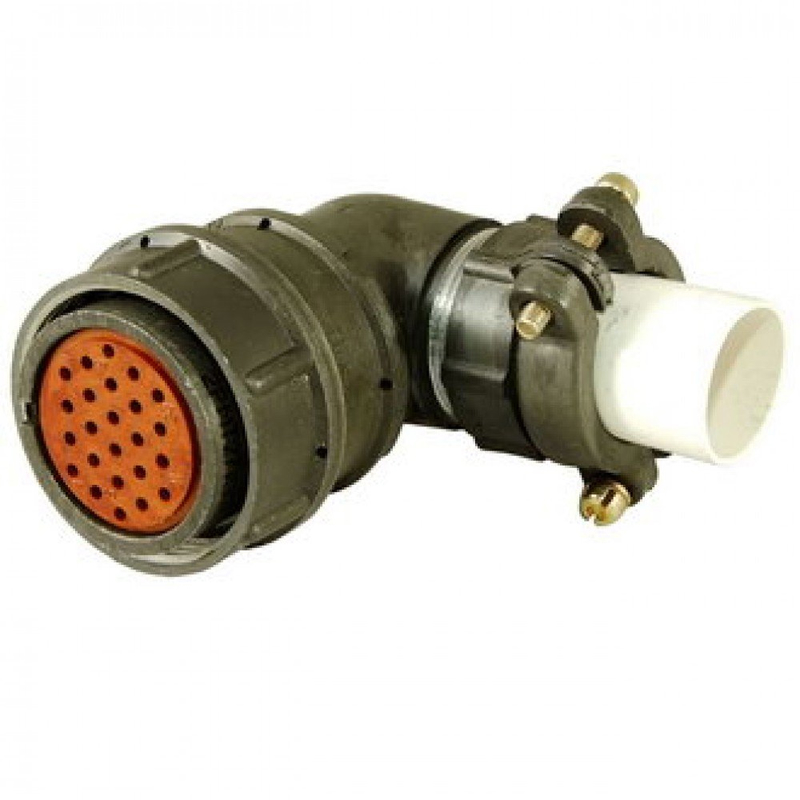

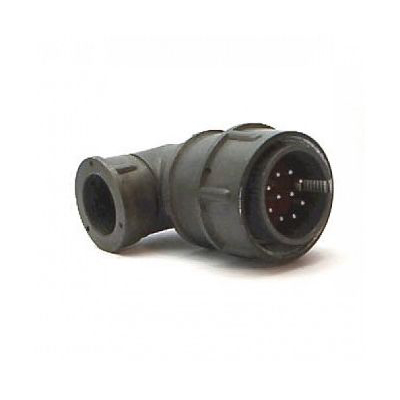

2РМТ24КУЭ19Ш1В1В «5» — кабельная вилка круглого соединителя серии 2РМТ. Изделие рассчитано на 19 контактов и применяется в цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к всеклиматическому исполнению и предназначен для работы в промышленной и специальной аппаратуре, где важны надёжность электрического контакта, стойкость к температурным перепадам, вибрациям и механическим воздействиям.

Артикул товара — 3655. Категория — 2РМТ. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.

Расшифровка обозначения и конструктивные особенности

Обозначение соединителя построено по стандартной схеме серии 2РМТ. Ниже приведены подтверждённые элементы маркировки.

• 2РМТ — тип цилиндрического соединителя с резьбовым соединением и одношпоночной поляризацией.
• 24 — условный диаметр корпуса, примерно 24 мм посадочный размер.
• КУЭ — кабельная угловая вилка, экранированная, предназначенная для экранированного кабеля.
• 19 — количество контактов в соединителе.
• Ш — прямой контактный блок, штыревой.
• 1В1В — всеклиматическое исполнение с максимальной температурой окружающей среды до 100 °C, многократной сменой температур и работой в диапазоне от минус 60 до плюс 100 °C.
• «5» — номер приёмки и технических условий (ГЕ0.364.126ТУ), указывающий на конкретное исполнение и категорию поставки.

Корпус вилки выполнен так, чтобы обеспечивать надёжное соединение в условиях вибраций и ударных нагрузок. Экранирование позволяет использовать изделие с экранированными кабелями.

Электрические параметры

Соединитель имеет 19 контактов, обычно диаметром 1,0 мм. Максимальное рабочее напряжение — до 560 В переменного и постоянного тока. Максимальный ток на один контакт диаметром 1,0 мм — порядка 5 А, суммарный ток на соединитель — до 80 А.

• Сопротивление контакта диаметром 1,0 мм — не более 5 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции — порядка 1850 В при рабочем напряжении 560 В.
• Рабочая частота цепей — до 3 МГц.

Условия эксплуатации

Исполнение 1В1В относится к всеклиматическому. Заявленный диапазон рабочих температур — от минус 60 до плюс 100 °C. Допускается многократная смена температур. Изделие рассчитано на эксплуатацию в условиях вибраций и ударных нагрузок, что подтверждается конструкцией корпуса и назначением серии 2РМТ.

Максимальная температура окружающей среды указана до 100 °C. В нормальных климатических условиях нормируется сопротивление изоляции и электрическая прочность.

Характеристики VirtueMart

В карточке товара указаны следующие характеристики:

• Приемка: «5».
• Год: 2026.

Артикул: 3655. Название: 2РМТ24КУЭ19Ш1В1В «5».

Применение

2РМТ24КУЭ19Ш1В1В «5» применяется в промышленной и специальной аппаратуре, где требуется достаточно высокая надёжность электрического контакта и стойкость к температурным перепадам, вибрациям и механическим воздействиям. Кабельная угловая вилка с экранированием подходит для подключения к экранированным кабелям. Благодаря всеклиматическому исполнению соединитель может использоваться в системах, работающих в широком диапазоне температур.

Изделие относится к категории 2РМТ и поставляется как кабельная вилка с 19 контактами. Оно предназначено для электрических соединений постоянного и переменного тока с частотой до 3 МГц. Конкретные области применения определяются условиями эксплуатации и требованиями к электрическим параметрам, указанным выше.
