Назначение разъёма 2РМТ24КУЭ19Ш1В1В

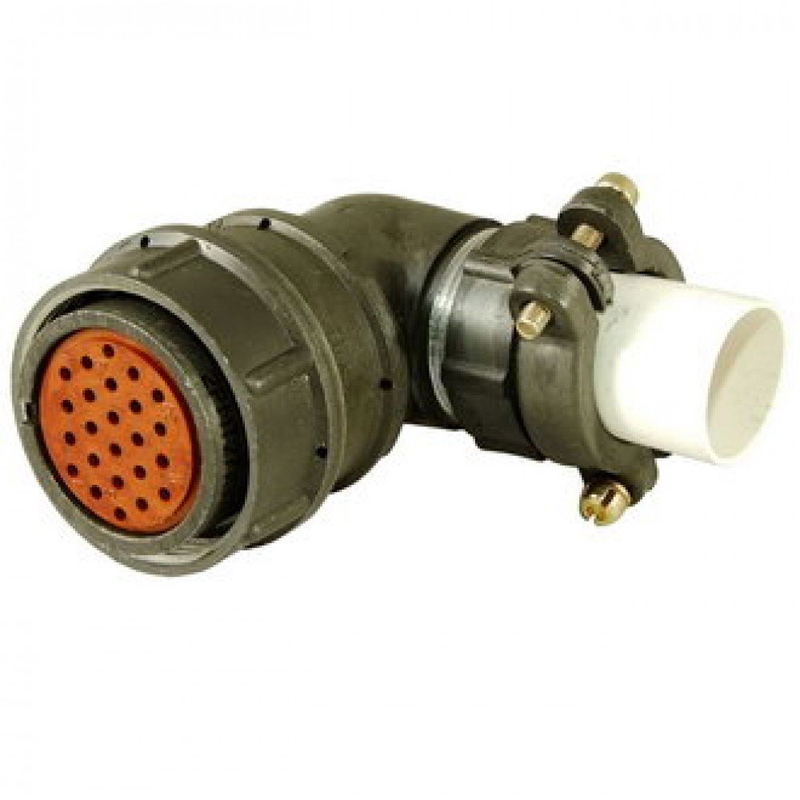

2РМТ24КУЭ19Ш1В1В — это цилиндрический низкочастотный электрический разъём из серии 2РМТ, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к кабельным вилкам с угловым патрубком и гайкой для экранированного кабеля, что позволяет использовать его в составе жгутов и кабельных сборок, где требуется надёжное механическое крепление и защита от электромагнитных помех за счёт экранирующей оболочки кабеля. Разъём востребован в промышленной, измерительной и специальной аппаратуре, где предъявляются повышенные требования к стабильности контакта и стойкости к внешним воздействиям.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения следует учитывать при подборе разъёма под конкретную схему и условия эксплуатации.

• Количество контактов — 19, диаметр каждого контакта 1 мм.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — от 5 до 8 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность — до 1850 В (амплитудное значение).
• Ёмкость между контактами — не более 6 пФ.
• Ресурс сочленения и расчленения — 500 циклов.
• Минимальная наработка — 5000 часов.
• Срок хранения — 25 лет.
• Покрытие контактов — серебро (обозначение Ш1).
• Корпус негерметичный, резьбовая фиксация сочленения.

Условия эксплуатации и исполнение

Рабочий температурный диапазон разъёма составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выполнено во всеклиматическом исполнении (индекс В), что допускает его применение в том числе в тропических условиях — при повышенной влажности и температуре. Всеклиматическое исполнение подтверждает пригодность разъёма для работы в широком спектре климатических зон без дополнительной защиты.

Монтаж и присоединительные размеры

Посадочное отверстие имеет диаметр 24 мм. Монтаж объёмный, контакты присоединяются пайкой. Угловой патрубок с гайкой ориентирован на ввод экранированного кабеля, что упрощает компоновку в стеснённых условиях и снижает механическую нагрузку на место пайки. Внутренний монтаж предполагает установку разъёма внутри корпуса или блока аппаратуры.

Применение и особенности конструкции

Разъём 2РМТ24КУЭ19Ш1В1В применяется для соединения кабельных линий с оборудованием в цепях управления, питания и передачи сигналов низкой частоты. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации, а серебряное покрытие контактов обеспечивает стабильное переходное сопротивление. Благодаря экранированному исполнению патрубка изделие подходит для линий, чувствительных к наводкам. Каталожные данные содержат сведения о партиях поставки за 2008–2018 годы, что указывает на длительное производство и накопленный опыт эксплуатации данной модели в составе серийной аппаратуры.
