Назначение

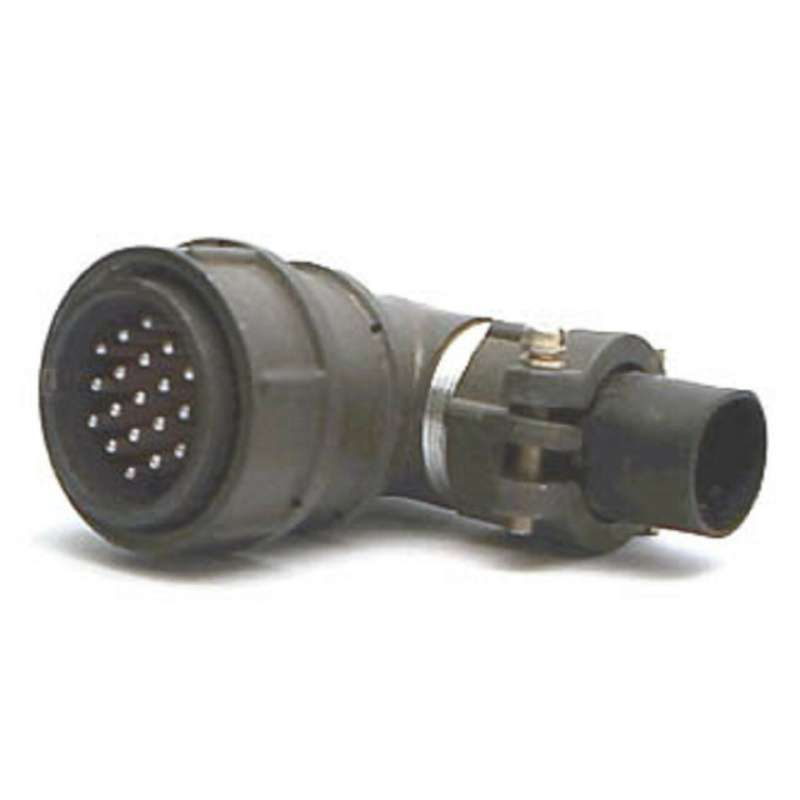

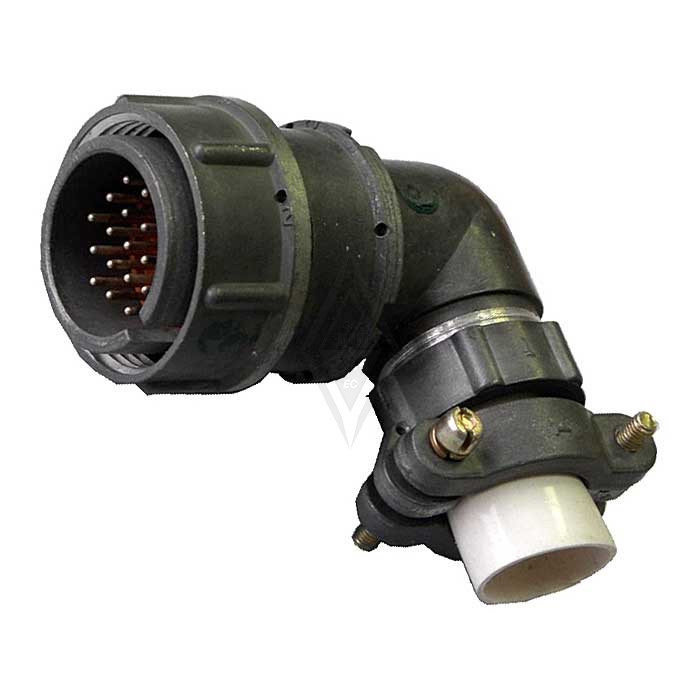

2РМТ24КУЭ19Ш1А1В — цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения серии 2РМТ. Артикул 3652. Изделие относится к категории 2РМТ и представляет собой кабельную вилку с угловым патрубком и гайкой. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основное назначение модели — коммутация экранированного кабеля в составе электрических цепей, где требуется резьбовая фиксация и серебряное покрытие контактов. Исполнение по ГОСТ 15150-69 (В2.1) обеспечивает всеклиматическое применение.

Конструктивные особенности

• Цилиндрический низкочастотный соединитель серии 2РМТ.
• Кабельная вилка с угловым патрубком и гайкой.
• Предназначен для экранированного кабеля.
• Контакты имеют серебряное покрытие.
• Фиксация сочленения резьбовая.
• Монтаж выполняется внутренним объемным способом пайкой или обжимкой.
• Тропикоустойчивое и всеклиматическое исполнение по ГОСТ 15150-69 (В2.1).

Технические характеристики

• Количество контактов: 19.
• Токовая нагрузка на одиночный контакт: от 4 до 36 А.
• Суммарная токовая нагрузка: до 260 А.
• Максимальное рабочее напряжение: 560–700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: до 2300 В (амплитудное значение).
• Ёмкость между контактами: не более 6 пФ.
• Рабочий диапазон частот: до 3 МГц.

Условия эксплуатации

• Рабочая температура: от -60 до +100 °С.
• Повышенная влажность: до 98% при +40 °С.
• Вибрация: до 50 g в диапазоне 1–5000 Гц.
• Удары: до 500 g.
• Линейное ускорение: до 200 g.
• Наработка: минимум 1000 часов.
• Количество расчленений: 500.
• Срок хранения: 15 лет.

Применение и монтаж

Соединители серии 2РМТ применяются в электрических цепях постоянного и переменного тока частотой до 3 МГц. Модель 2РМТ24КУЭ19Ш1А1В используется в составе кабельных сборок с экранированным кабелем, где необходима резьбовая фиксация и устойчивость к внешним воздействиям. Благодаря всеклиматическому исполнению изделие может эксплуатироваться при повышенной влажности, вибрации, ударах и линейных ускорениях.

Монтаж соединителя выполняется внутренним объемным способом — пайкой или обжимкой. При установке важно учитывать количество контактов, токовую нагрузку и максимальное рабочее напряжение, а также условия эксплуатации, указанные для серии 2РМТ. Для экранированного кабеля предусмотрены угловой патрубок и гайка, обеспечивающие механическое крепление и фиксацию.

Область применения

Изделие подходит для электрических соединений в цепях постоянного и переменного тока с частотой до 3 МГц. Оно может использоваться в составе оборудования, где предъявляются требования к тропикоустойчивости, всеклиматическому исполнению и стойкости к механическим нагрузкам. Производитель в предоставленных данных не указан.
