Назначение соединителя

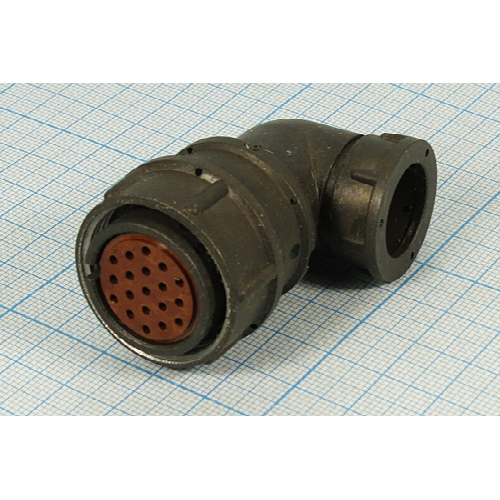

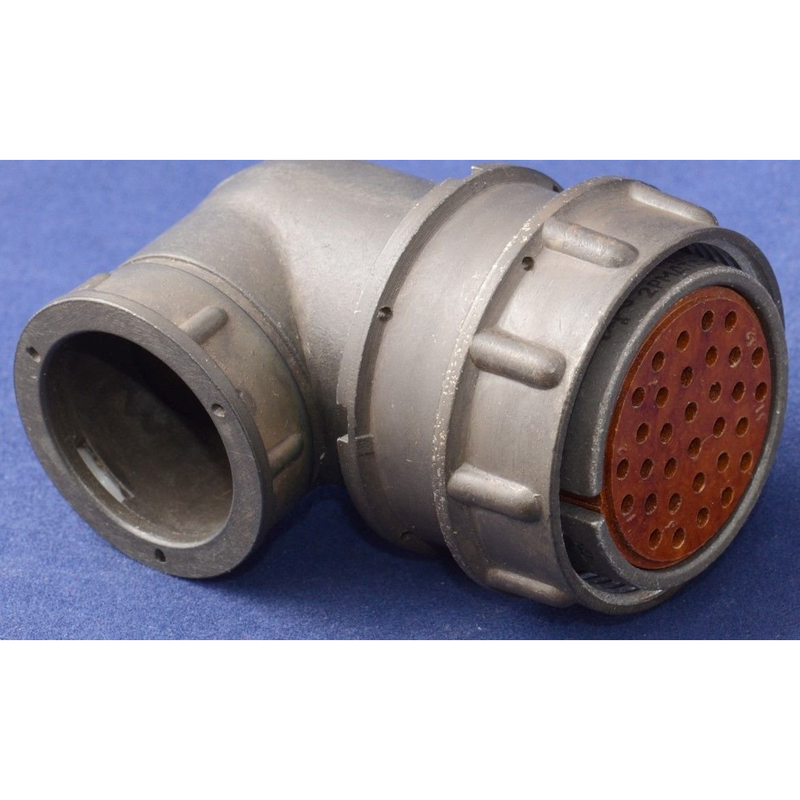

Соединитель 2РМТ24КУЭ19Г5В1 относится к серии 2РМТ — негерметичных, тропикоустойчивых цилиндрических низкочастотных соединителей. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением 560 или 700 В в зависимости от типономинала. Основное назначение — соединение и разъединение электрических цепей в электро- и радиоаппаратуре специального и общего назначения.

В составе серии предусмотрены вилка и розетка; рассматриваемое исполнение является розеткой. Соединитель может применяться для монтажа с экранированными или неэкранированными кабелями. Артикул товара — 3651.

Подтверждённые особенности и конструкция

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Состав серии: вилка и розетка; часть соединителя — розетка.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 19.
• Покрытие контактов: серебро.
• Метод монтажа: пайка.
• Теплостойкость: до 100 °C.

Корпусное исполнение кабельного типа с угловым патрубком и гайкой для экранированного кабеля определяет область применения, где требуется удобная разводка жгута и возможность экранирования. Контакты с серебряным покрытием и пайка обеспечивают стабильное электрическое соединение в составе аппаратуры.

Расшифровка условного обозначения

Обозначение 2РМТ24КУЭ19Г5В1 раскрывается следующим образом. 2РМТ — тип соединителя. 24 — условный размер корпуса. К — кабельный вид корпуса. У — угловой вид патрубка. Э — гайка патрубка для экранированного кабеля. 19 — количество контактов. Г — часть соединителя, розетка. 5 — обозначение сочетания контактов. В — покрытие контактов серебро. 1 — теплостойкость до 100 °C. Климатическое исполнение серии указано как всеклиматическое.

Применение и условия эксплуатации

Соединители серии 2РМТ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями. Благодаря негерметичному тропикоустойчивому исполнению и всеклиматическому климатическому исполнению такие соединители могут применяться в условиях, соответствующих их техническим условиям.

Модель 2РМТ24КУЭ19Г5В1 с угловым патрубком и гайкой для экранированного кабеля удобна там, где требуется подключение экранированного кабеля под углом, а также где необходимо компактно организовать ввод проводников. Метод монтажа — пайка, что требует соответствующей подготовки проводников и соблюдения технологии пайки.

Технические условия и гарантийные показатели

Соединители изготавливаются по различным техническим условиям, включая приёмку «1» АШДК.434410.062ТУ и другие. Гарантийный срок хранения составляет 15 лет. Гарантийная наработка — 1000 часов во всех режимах и до 100000 часов в облегчённом режиме.

Указанные сведения относятся к серии 2РМТ и подтверждены для аналогичных моделей; для точного заказа рекомендуется сверять конкретное исполнение с техническими условиями. Производитель в предоставленных данных не указан.
