Назначение

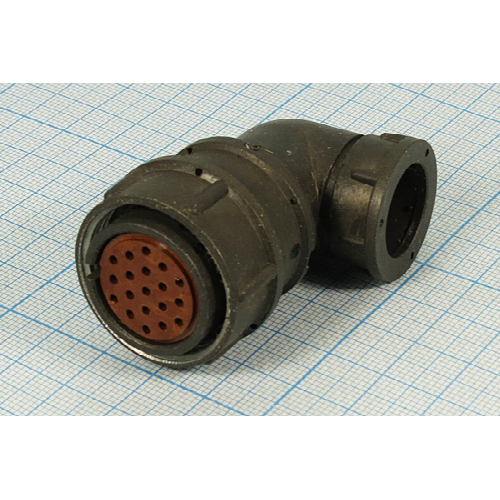

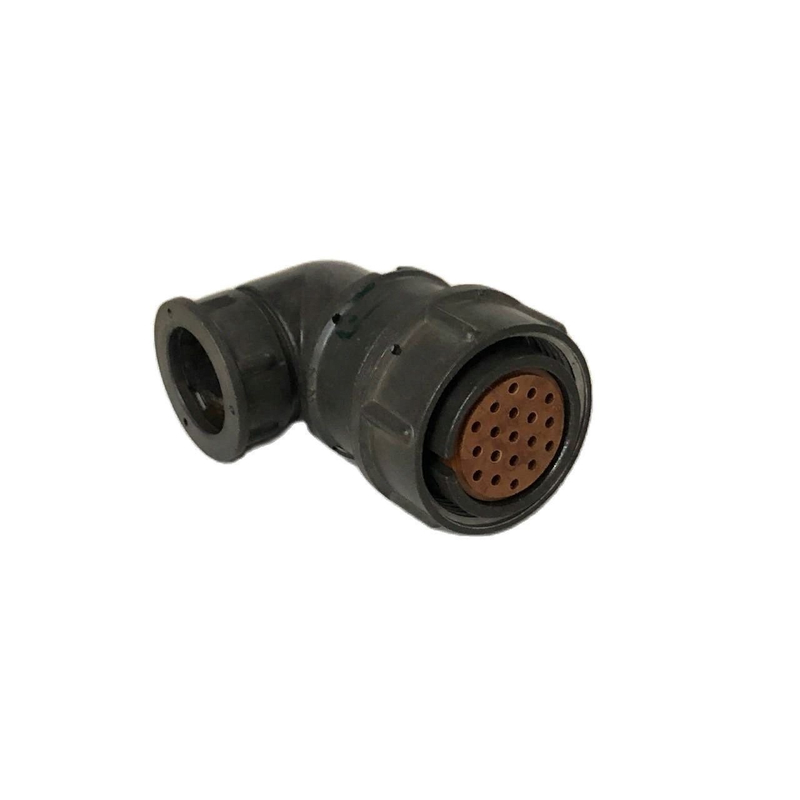

2РМТ24КУЭ19Г1В1В — это кабельная розетка производства АО «Завод Элекон», относящаяся к серии цилиндрических низкочастотных разъёмов 2РМТ. Артикул товара — 50307. Категория — 2РМТ. Изделие представляет собой малогабаритный разъём для внутреннего монтажа с 19 контактами диаметром 1 мм.

Разъём предназначен для электрических цепей постоянного и переменного тока. Он обеспечивает надёжное соединение в жёстких условиях эксплуатации, включая военную и промышленную технику. Поляризация — одношпоночная, контакты — извлекаемые. Изделие соответствует ГОСТ или ТУ ГЕ0.364.126.

Подтверждённые особенности

Конструкция и материалы

• Контактная часть выполнена из латуни ЛС59-1 с серебряным покрытием (Ag).
• Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет серый.
• Изолятор — карболитовый, коричневого цвета.
• Габариты составляют 32×40,8×57,6 мм.
• Сочленение резьбовое, шаг M27×1,5 мм.
• Предусмотрен угловой патрубок с гайкой для экранированного кабеля.
• Монтаж электрический — пайка, механический — объёмный.

Электрические параметры

• Рабочее напряжение — до 560 В.
• Ток на контакт — до 5 А.
• Ток на весь разъём — до 80 А.
• Частота — до 3 МГц.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление контактов — не более 5 мОм.

Условия эксплуатации

• Вибрация — 1–500 Гц при 50 g.
• Удары — до 500 g.
• Температура — от -60 до +100 °С.
• Влажность — 98% при +25 °С.
• Ресурс — 500 сочленений.
• Наработка — 1000 часов.

Применение

Разъём 2РМТ24КУЭ19Г1В1В применяется в электрических цепях постоянного и переменного тока для надёжного соединения. Он рассчитан на работу в условиях вибрации, ударов, повышенной влажности и широкого диапазона температур, что делает его пригодным для военной и промышленной техники.

Одношпоночная поляризация исключает неправильное сочленение, а извлекаемые контакты упрощают монтаж и обслуживание. Резьбовое сочленение с шагом M27×1,5 мм и угловой патрубок с гайкой предназначены для экранированного кабеля. Электрический монтаж выполняется пайкой, механический — объёмным способом.

Соответствие и данные каталога

Производитель — Элекон, АО «Завод Элекон». Категория — 2РМТ. Артикул — 50307. Год, указанный в характеристиках VirtueMart, — 2017. Изделие соответствует ГОСТ или ТУ ГЕ0.364.126.
