2РМТ24КУЭ19Г1В1В: надёжное соединение для электрических систем

2РМТ24КУЭ19Г1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, предназначенный для создания устойчивых разъёмных соединений в цепях постоянного и переменного тока. Исполнение ориентировано на эксплуатацию в оборудовании, где важны механическая прочность, защита кабельного ввода и стабильность электрических параметров.

Конструкция изделия включает кабельный корпус с угловым патрубком, гайкой для экранированного кабеля и резьбовой фиксацией при сочленении. Такое решение помогает организовать аккуратный вывод кабеля, снизить нагрузку на жилы при изгибе и обеспечить устойчивое соединение в условиях вибрации и других механических воздействий.

Основные характеристики 2РМТ24КУЭ19Г1В1В

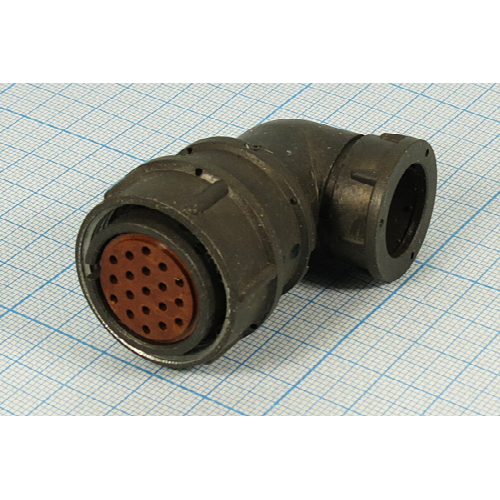

Разъём 2РМТ24КУЭ19Г1В1В представляет собой кабельную розетку с 19 гнездовыми контактами диаметром 1 мм. Контакты выполнены из латуни и имеют серебряное покрытие, способствующее снижению переходного сопротивления и сохранению качественного электрического контакта при многократных соединениях.

Ключевые параметры модели:

• Серия: 2РМТ

• Тип: цилиндрический низкочастотный соединитель

• Исполнение: кабельная розетка

• Количество контактов: 19

• Диаметр контактов: 1 мм

• Тип контактов: гнездовой

• Соединение: резьбовое

• Патрубок: угловой

• Концевая гайка: для экранированного кабеля

• Материал корпуса: алюминиевый сплав

• Материал изолятора: карболит

• Покрытие контактов: серебро

• Способ электрического монтажа: пайка

• Герметичность: негерметичное исполнение.

Электрические параметры

Соединитель рассчитан на передачу сигналов и питания в электрических цепях с частотой до 3 МГц. Для контактов диаметром 1 мм указывают допустимый ток до 5 А на контакт, а суммарная токовая нагрузка на разъём может достигать 80 А при соблюдении условий применения и распределения нагрузки по контактам.

Важные электрические характеристики 2РМТ24КУЭ19Г1В1В:

Параметры показывают, что разъём подходит для аппаратуры, в которой требуется компактно разместить большое число электрических цепей в одном кабельном подключении.

Эксплуатационные особенности

2РМТ24КУЭ19Г1В1В относится к тропикоустойчивым и всеклиматическим соединителям. Для него указывается диапазон рабочих температур от −60 до +100 °C, а также возможность работы при повышенной относительной влажности до 98% при температуре +40 °C.

Резьбовой способ фиксации предотвращает случайное разъединение. Угловой патрубок особенно полезен в ограниченном монтажном пространстве: он помогает вывести кабель вдоль корпуса оборудования, а не перпендикулярно панели или узлу подключения.

Ресурс соединителя составляет до 500 циклов сочленения и расчленения. Это позволяет применять его в системах, где требуется периодическое отключение кабельных жгутов при диагностике, техническом обслуживании или замене модулей.

Где применяется разъём

Соединитель 2РМТ24КУЭ19Г1В1В может использоваться в электротехнических и электронных комплексах, где необходимо надёжно объединить несколько цепей в одном разъёме. Типовые области применения:

• Промышленная автоматика и системы управления

• Контрольно-измерительная аппаратура

• Приборостроение

• Электрошкафы и кабельные сборки

• Транспортное и специальное оборудование

• Системы связи, сигнализации и телеметрии

• Электронные блоки, работающие при вибрационных нагрузках

При проектировании подключения важно учитывать назначение каждого контакта, токовую нагрузку, сечение проводников, требования к экранированию и условия внешней среды. Для пайки рекомендуется соблюдать технологию монтажа, исключающую перегрев изолятора и попадание припоя на сопрягаемые поверхности контактов.

2РМТ24КУЭ19Г1В1В сочетает 19-контактную компоновку, угловой кабельный ввод, экранированное исполнение патрубка и резьбовую фиксацию. Благодаря этому разъём подходит для создания упорядоченных, механически устойчивых и долговечных кабельных соединений в составе профессионального оборудования.
