Назначение соединителя 2РМТ24КУЭ19Г1В1В

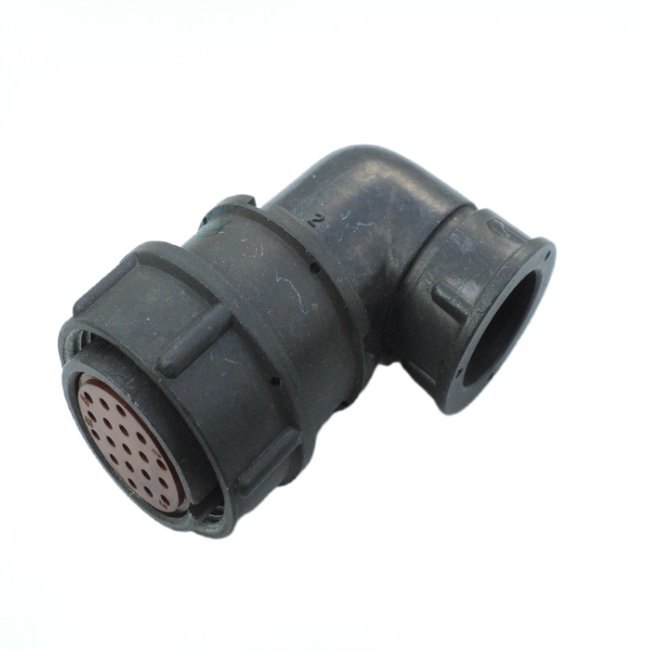

Соединитель 2РМТ24КУЭ19Г1В1В представляет собой низкочастотный цилиндрический электрический разъём серии 2РМТ, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется надёжное сочленение кабельных линий с экранированием и повышенными требованиями к климатической стойкости. В большинстве источников данное исполнение описано как кабельная розетка с резьбовым сочленением и угловым патрубком для экранированного кабеля.

Основное назначение — обеспечение электрического соединения между бортовыми системами, блоками аппаратуры и кабельными линиями в условиях вибрации, перепадов температуры и повышенной влажности. Благодаря всеклиматическому исполнению разъём востребован в военной, авиационной и промышленной технике, а также в стационарных системах, где необходима долговременная и стабильная работа соединения.

Подтверждённые конструктивные и электрические особенности

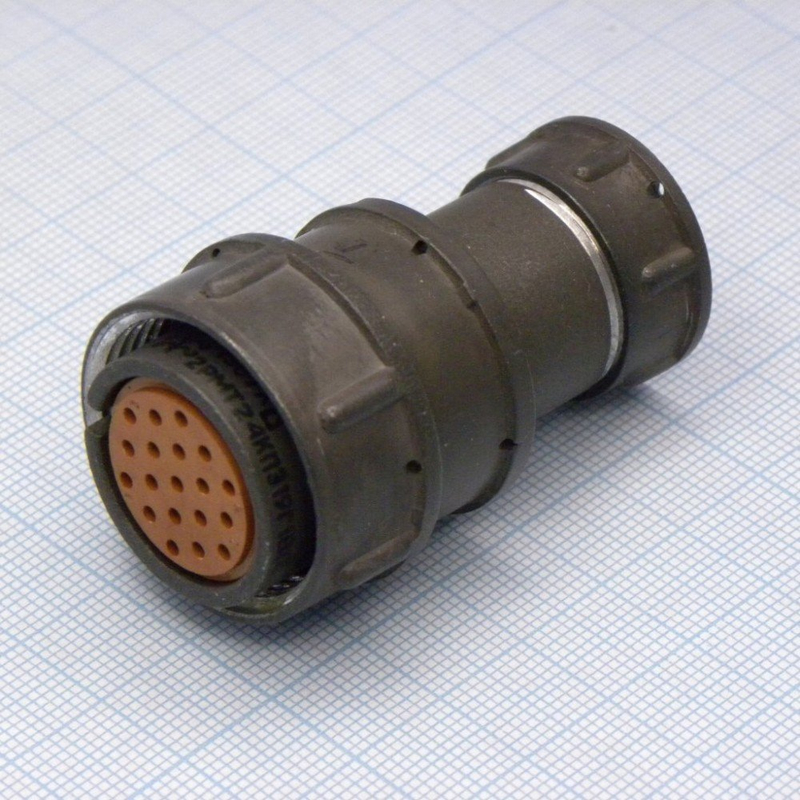

Конструкция соединителя включает корпус с посадочным диаметром 24 мм, внутри которого установлены изолятор с контактными гнёздами и экранирующая гайка. Экранирующая гайка обеспечивает пылезащищённость контактов и мест подключения проводов, а резьбовое сочленение гарантирует механическую фиксацию ответных частей. Монтаж проводов выполняется пайкой с объёмным монтажом внутри корпуса, а контакты имеют серебряное покрытие.

Ключевые технические параметры, подтверждённые для данной серии, выглядят так:

• Номинальное рабочее напряжение — до 560–700 В постоянного или переменного тока.
• Токовая нагрузка — до 36 А на одиночный контакт; суммарный ток на соединитель — до 260 А в зависимости от схемы заполнения.
• Сопротивление контакта — не более 5 мОм для контакта диаметром 1 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 1850 В при рабочем напряжении 560 В и 2300 В при 700 В.
• Общее число контактов в исполнении 19G — 19, с комбинацией силовых и сигнальных в зависимости от схемы заполнения.

Климатические и механические условия эксплуатации

Соединитель выпускается во всеклиматическом исполнении В2.1 по ГОСТ 15150-69 и выдерживает температуру до +100 °C. Изделие устойчиво к воздействию вибраций в диапазоне 1–5000 Гц с ускорением до 490 м/с², акустическому шуму до 170 дБ и линейным перегрузкам порядка 2000 м/с².

Ресурс механической прочности подтверждается числом сочленений и расчленений — не менее 500 циклов. Гамма-процентный срок сохраняемости составляет около 15 лет, что делает разъём пригодным для длительного хранения и эксплуатации в составе ответственных систем.

Области применения

Разъём 2РМТ24КУЭ19Г1В1В применяется в бортовых и стационарных системах, где требуется надёжное сочленение кабельных линий с экранированием при повышенных требованиях к тропико- и всеклиматическому исполнению. Типовые сферы использования включают военную и авиационную технику, промышленное оборудование, а также другие области, где важны стойкость к вибрациям, широкий температурный диапазон и стабильность электрических характеристик.

Артикул изделия — 80200, категория — 2РМТ. Производитель в предоставленных данных не указан. Расшифровка маркировки (2РМТ, 24, КУЭ, 19G, 1В1В) и типовые схемы заполнения контактов могут быть рассмотрены дополнительно при необходимости точного подбора ответных частей и монтажных решений.
