2РМТ24КУЭ19Г1В1ЛВ — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока.

Описание

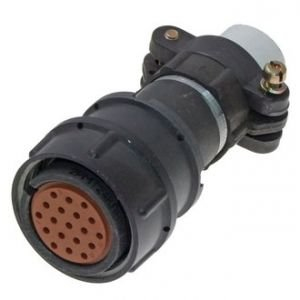

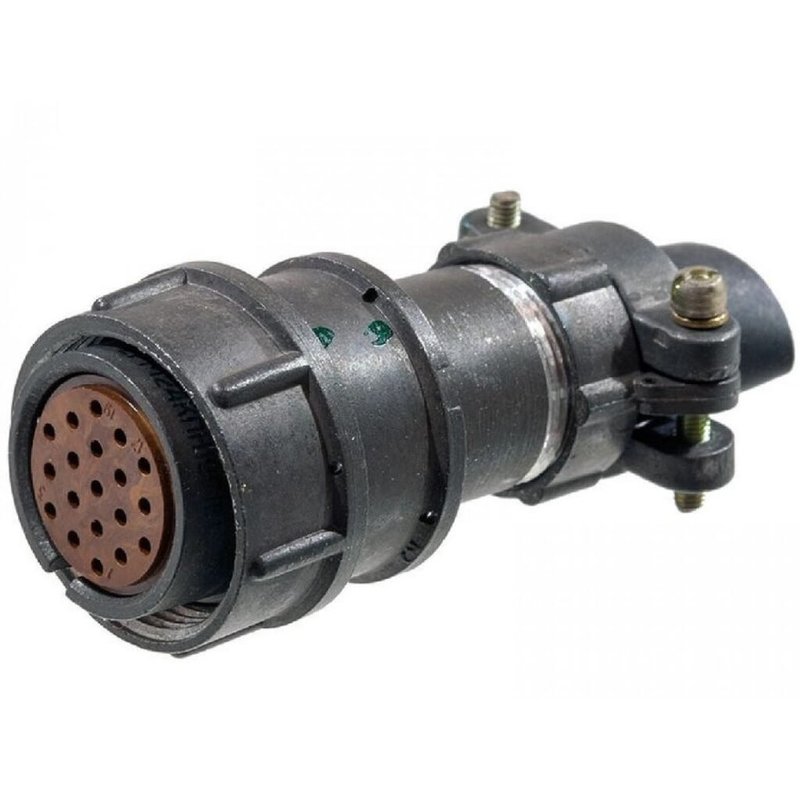

Это розетка кабельная с угловым патрубком и гайкой для экранированного кабеля, имеющая 19 контактов (диаметр контактов 1,0 мм). Сочленение резьбовое с одношпоночной поляризацией, монтаж объёмный путём пайки, внутренний. Покрытие контактов — серебро или золото, корпус условного размера 24. +3

Технические характеристики

Максимальное рабочее напряжение достигает 700 В, токовая нагрузка на контакт — до 5 А, суммарная — до 80 А. Сопротивление изоляции не менее 5000 МОм, ёмкость между контактами не более 6 пФ, электрическая прочность изоляции — до 2300 В (ампл.). Климатическое исполнение УХЛ2.1 или тропикоустойчивое, рабочая температура от -60 до +100 °С, срок сохраняемости — 15 лет. +3

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 170 дБ), механические удары (до 5000 м/с²), линейное ускорение 2000 м/с² и повышенное/пониженное давление. Минимальная наработка — 1000 часов, число сочленений/расчленений — 500. Применяется в авиации, судостроении и промышленных системах для надёжного соединения.
