Назначение

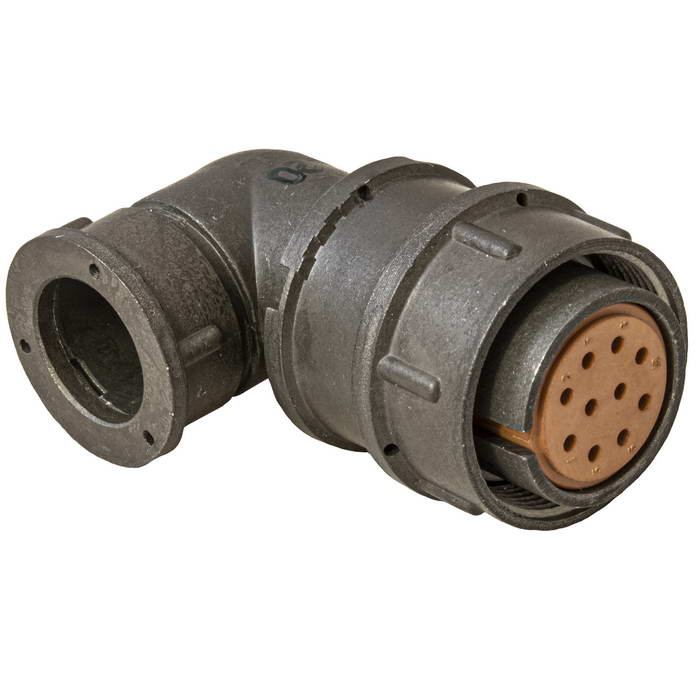

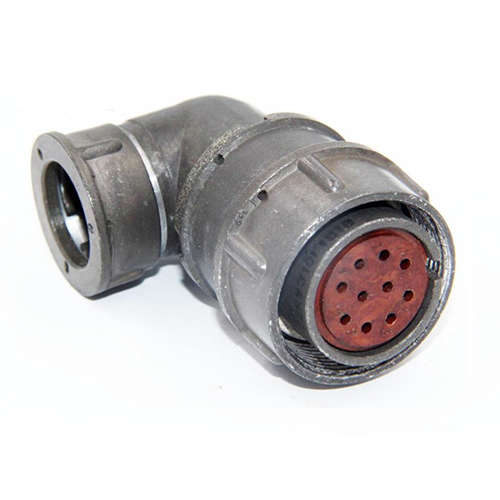

2РМТ24КУЭ10Г1В1В — цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения из серии 2РМТ. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока. Конструкция ориентирована на эксплуатацию во внутренних электрических цепях с пайкой или объёмным монтажом.

Соединитель относится к кабельным изделиям с угловым патрубком и гайкой для экранированного кабеля, что позволяет организовать подключение с защитой кабельной линии от внешних помех.

Подтверждённые особенности

Конструктивные и электрические параметры

• Корпус диаметром 24 мм.
• Кабельное исполнение с угловым патрубком (КУЭ) и гайкой для экранированного кабеля.
• 10 контактов общего назначения (Г) с серебряным покрытием (В).
• Максимальное рабочее напряжение — от 560 до 700 В.
• Ток на одиночный контакт — от 4 до 36 А.
• Суммарный ток — до 260 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Количество сочленений-расчленений — до 500.
• Срок сохраняемости — от 15 до 25 лет.

Условия эксплуатации

• Рабочий диапазон температур — от минус 60 до плюс 100 °C.
• Всеклиматическое исполнение по ГОСТ 15150-69 (В2.1).
• Работа при повышенной влажности — до 98 процентов при температуре плюс 40 °C.
• Выдерживает синусоидальную вибрацию в диапазоне от 1 до 10000 Гц с уровнем до 170 дБ.
• Устойчив к механическим ударам с ускорением до 5000 метров на секунду в квадрате.
• Выдерживает линейное ускорение до 2000 метров на секунду в квадрате.

Применение

Соединитель применяется во внутренних электрических цепях, рассчитанных на пайку или объёмный монтаж. Тропикоустойчивое исполнение и всеклиматические свойства делают его пригодным для эксплуатации в условиях повышенной влажности, в том числе в тропическом климате.

Изделие подходит для надёжной передачи сигналов в авиации, технике и оборудовании, где требуется устойчивость к вибрации, ударам и линейным ускорениям. Экранированное кабельное подключение с угловым патрубком удобно при ограниченном пространстве для монтажа и необходимости защитить цепь от помех.

Расшифровка обозначения и учётные данные

В обозначении 2РМТ24КУЭ10Г1В1В заложены основные признаки исполнения: серия 2РМТ, диаметр корпуса 24 мм, кабельное исполнение с угловым патрубком (КУЭ), 10 контактов общего назначения (Г) с серебряным покрытием (В).

• Артикул — 3647.
• Категория — 2РМТ.
• Производитель — не указан.

Перед монтажом следует учитывать предельные электрические и механические нагрузки, приведённые выше, и обеспечивать соответствие условий эксплуатации заявленным характеристикам.
