Назначение разъема 2РМТ24КПН19Ш1В1В

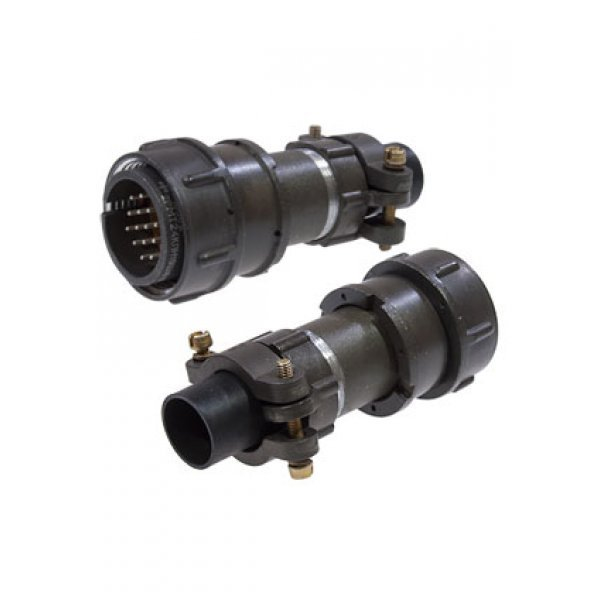

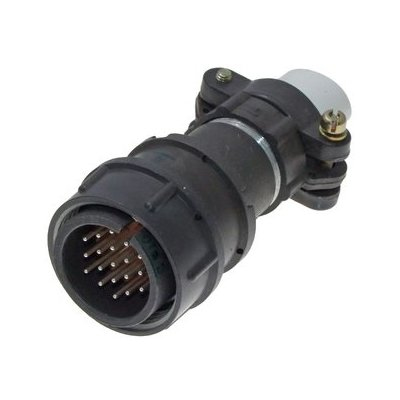

2РМТ24КПН19Ш1В1В — это кабельная вилка производства завода «Элекон», относящаяся к серии цилиндрических низкочастотных разъемов 2РМТ внутреннего объемного монтажа. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении 560 В (амплитудное значение). Разъем применяется в составе кабельных сборок и жгутов, где требуется надежное механическое сочленение и стабильный электрический контакт в условиях повышенных вибрационных и ударных нагрузок, а также при широком диапазоне температур и влажности.

Данная вилка относится к категории товаров с приемкой «ОТК», что подтверждает заводской контроль качества и соответствие требованиям нормативной документации производителя. Год выпуска — 2025. Артикул позиции — 20416.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для модели 2РМТ24КПН19Ш1В1В и ее конструктивного исполнения.

Электрические параметры

• Количество контактов — 19, диаметр контакта 1 мм, контакты штыревые, извлекаемые, изготовлены из латуни ЛС59-1 с серебряным покрытием «В».
• Номинальный ток на контакт — 5 А.
• Максимальное рабочее напряжение — 560 В (амплитудное значение), частота до 3 МГц.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление изоляции — 5000 МОм.
• Сопротивление контактов — до 5 мОм.
• Ресурс — 500 сочленений-расчленений, наработка от 5000 до 175000 часов.

Материалы и конструкция

• Корпус кабельный (обозначение «К») металлический, из алюминиевого сплава, диаметр 24 мм, внешний диаметр до 32 мм, покрытие — оксидирование, серый цвет.
• Изолятор из карбонита коричневого цвета.
• Прямой патрубок (обозначение «П») и гайка для неэкранированного кабеля (обозначение «Н»).
• Втулка присутствует, сочленение резьбовое, поляризация одношпоночная.
• Высота — 62,5 мм, масса ориентировочно от 22,5 до 43 г.
• Метод монтажа — пайка, сечение жил кабеля до 0,5 мм².

Условия эксплуатации

• Степень защиты — IP20.
• Рабочая температура от минус 60 до плюс 100 градусов Цельсия, всеклиматическое исполнение «В».
• Смена температур до плюс 150 градусов Цельсия.
• Влажность 98 процентов при плюс 25 градусах Цельсия.
• Атмосферное давление от 133,32 умноженное на 10 в минус двенадцатой степени Па до 50,6 умноженное на 10 в четвертой степени Па.
• Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50 g.
• Многократные удары до 1000 g, линейные удары до 2000 g.
• Срок сохраняемости — минимум от 15 до 25 лет.

Область применения и особенности эксплуатации

Разъем 2РМТ24КПН19Ш1В1В востребован в приборостроении, радиоэлектронике и промышленной автоматике, где требуется компактное соединение с большим числом сигнальных цепей. Благодаря 19 контактам и допустимому току 5 А на контакт изделие подходит для передачи как слаботочных сигналов, так и цепей питания небольшой мощности. Пайка обеспечивает надежное соединение с жилами кабеля сечением до 0,5 мм², а извлекаемые контакты упрощают ремонт и замену отдельных элементов без демонтажа всего разъема.

Металлический корпус из алюминиевого сплава с оксидированным покрытием защищает от механических повреждений и коррозии, а резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение. Исполнение с прямым патрубком и гайкой для неэкранированного кабеля удобно для монтажа в жгутах и кабельных сборках. Степень защиты IP20 предполагает эксплуатацию в закрытых помещениях без прямого воздействия влаги и пыли.

Всеклиматическое исполнение «В» и стойкость к вибрации, ударам и перепадам температур делают вилку пригодной для применения в аппаратуре, работающей в жестких условиях, включая транспортную и промышленную технику. Заводская упаковка и приемка «ОТК» гарантируют, что изделие поставляется в состоянии, пригодном для непосредственного монтажа и эксплуатации.
