Назначение разъёма 2РМТ24КПН19Ш1В1В

2РМТ24КПН19Ш1В1В производства «Лтава» с видом приёмки «5» — это низкочастотный цилиндрический негерметичный тропикоустойчивый разъём вилкового типа. Он предназначен для работы в радио- и электронной аппаратуре, в том числе в жёстких климатических и вибрационных условиях. Изделие относится к серии 2РМТ и применяется там, где требуется повышенная надёжность соединения и соответствие специальным требованиям заказчика.

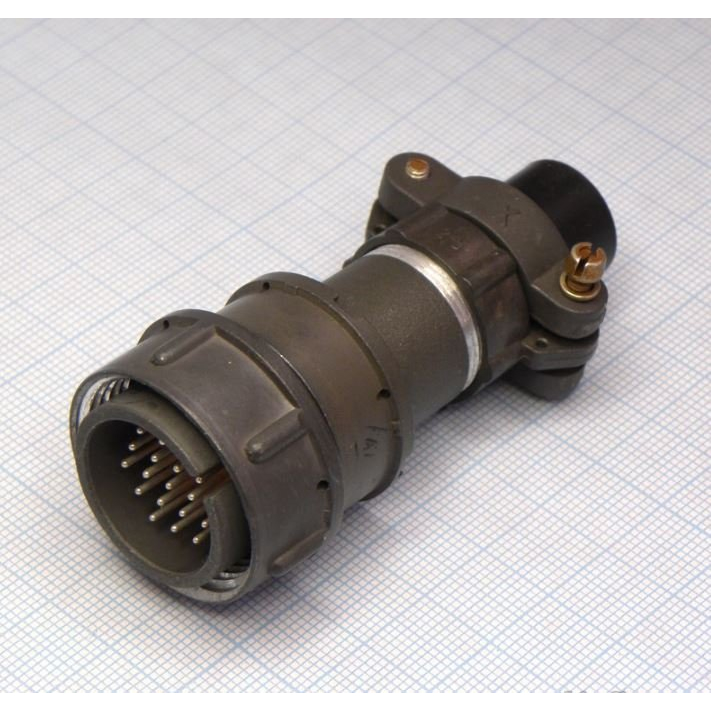

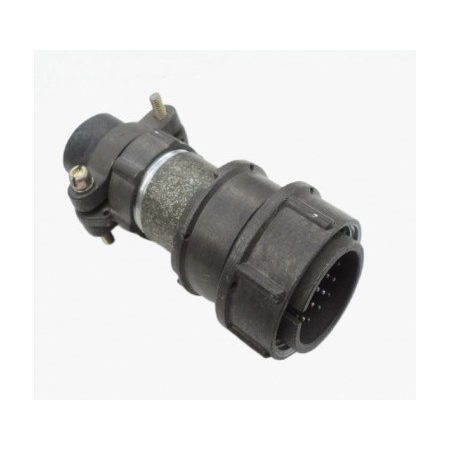

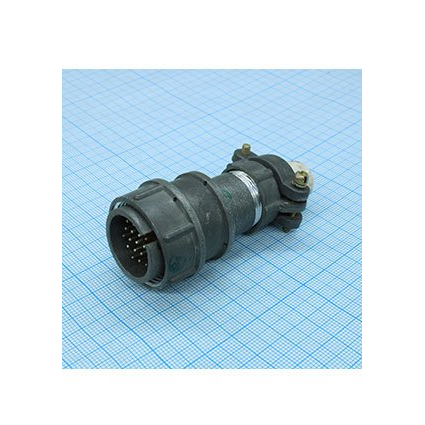

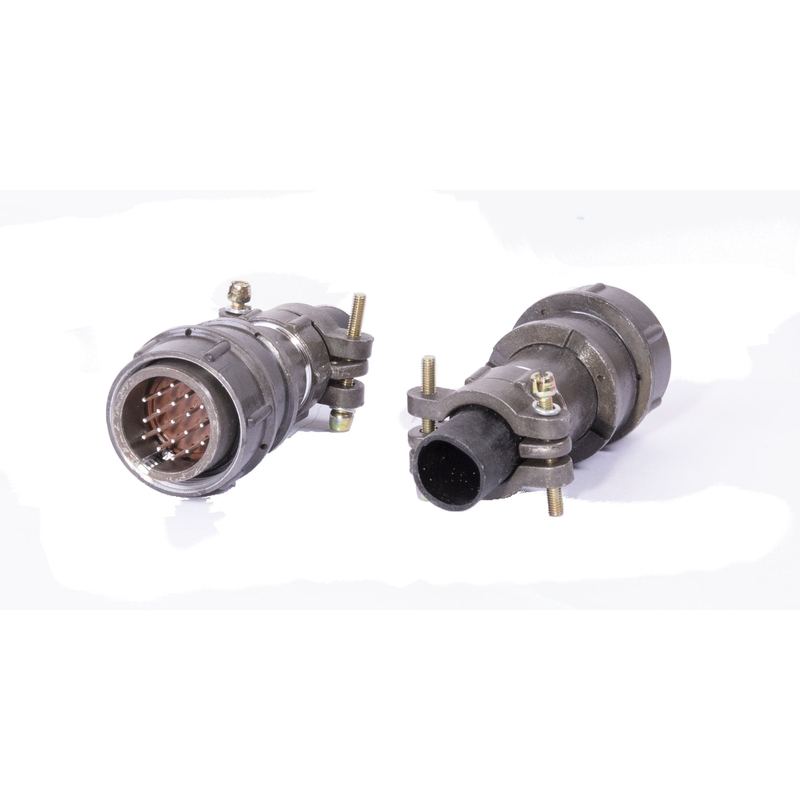

Разъём имеет кабельный корпус с прямым патрубком. Посадочный диаметр корпуса составляет около 24 мм, внешний диаметр по габаритам — около 32 мм. Конструкция рассчитана на присоединение неэкранированного кабеля.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, подтверждённые для данной модели. Значения, которые в разных источниках отличаются, указаны с оговоркой.

• Количество контактов — 19 штыревых, диаметр контакта 1 мм.
• Материал контактов — латунь ЛС59-1 с серебряным покрытием; контакты извлекаемые.
• Материал корпуса — алюминиевый сплав А-22 с оксидированным покрытием, цвет корпуса серый.
• Изолятор — карболит, цвет изолятора коричневый.
• Максимальное рабочее напряжение — до 560 В переменного или постоянного тока.
• Максимальный ток на один контакт — до 5 А (в отдельных источниках указывается диапазон 5–8 А в зависимости от сечения провода; для рабочих условий обычно принимают 5 А).
• Общий допустимый ток разъёма — до 80 А.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — порядка нескольких тысяч МОм (в разных источниках от 1000 МОм до 5000 МОм).
• Электрическая прочность изоляции — около 1850 В при испытаниях.
• Соединение и фиксация — резьбовая гайка на прямом патрубке; присоединение проводников к контактам — пайка.
• Климатическое исполнение — В2.1, рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия; разъём тропикоустойчивый.
• Вибрационная стойкость — частоты до нескольких кГц, ускорение до нескольких десятков g (в технических описаниях до 50–490 метров на секунду в квадрате, в зависимости от источника); предусмотрена защита от ударов и линейных перегрузок.
• Минимальный срок хранения — до 15 лет.
• Ресурс — порядка 500 циклов сочленения-расчленения.
• Минимальная наработка — 1000 часов.
• Вид приёмки — «5»; год выпуска — 2021; поставка в заводской упаковке.

Обозначение «Лтава 5» и уровень приёмки

Обозначение «Лтава 5» указывает на вид приёмки по ГОСТ или ТУ. Разъём прошёл контроль по приёмосдаточной документации заказчика, где «5» соответствует приёмке ВП и ПЗ. Такой уровень контроля качества считается экспортным или «военным». Именно поэтому изделия с приёмкой «5» востребованы в аппаратуре, к которой предъявляются специальные требования по надёжности и стойкости к внешним воздействиям.

Применение

Разъём 2РМТ24КПН19Ш1В1В применяется в радио- и электронной аппаратуре, работающей в тяжёлых климатических и вибрационных условиях. Типичные области использования — бортовые и наземные системы, где важны тропикоустойчивость, широкий диапазон рабочих температур и стойкость к ударам и линейным перегрузкам. Вилковый тип и кабельный корпус с прямым патрубком позволяют монтировать изделие на неэкранированный кабель и надёжно фиксировать его резьбовой гайкой.

Благодаря 19 штыревым контактам с серебряным покрытием и паяному присоединению проводников разъём обеспечивает стабильное электрическое соединение при токах до 5 А на контакт и напряжении до 560 В. Сочетание алюминиевого корпуса с оксидированным покрытием, карболитового изолятора и приёмки «5» делает модель пригодной для аппаратуры, где требуется повышенная надёжность и соответствие специальным требованиям заказчика.

Раскладка контактов

Разъём содержит 19 штыревых контактов диаметром 1 мм, расположенных в цилиндрическом корпусе. Контакты извлекаемые, что упрощает монтаж и обслуживание. Точная схема нумерации и расположения контактов определяется конструкторской документацией на изделие; при монтаже следует руководствоваться заводской маркировкой и документацией производителя.
