Назначение разъема 2РМТ24КПН19Ш1В1В

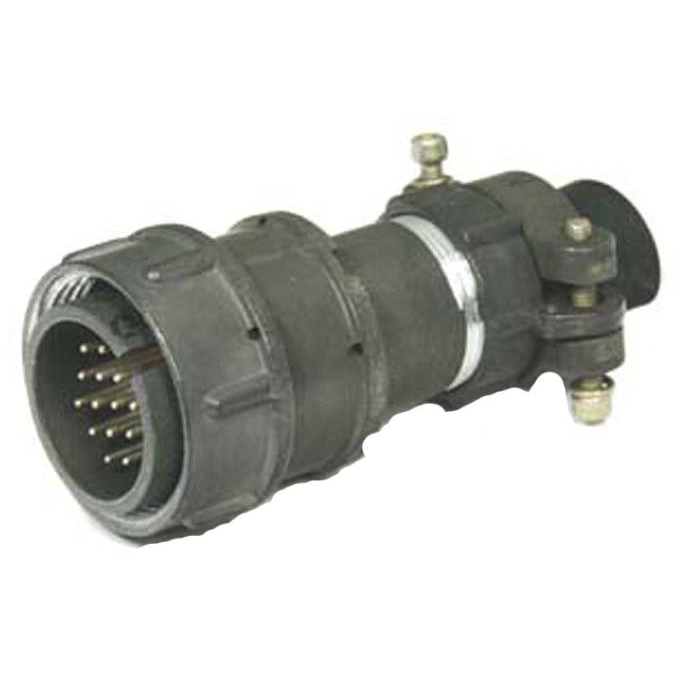

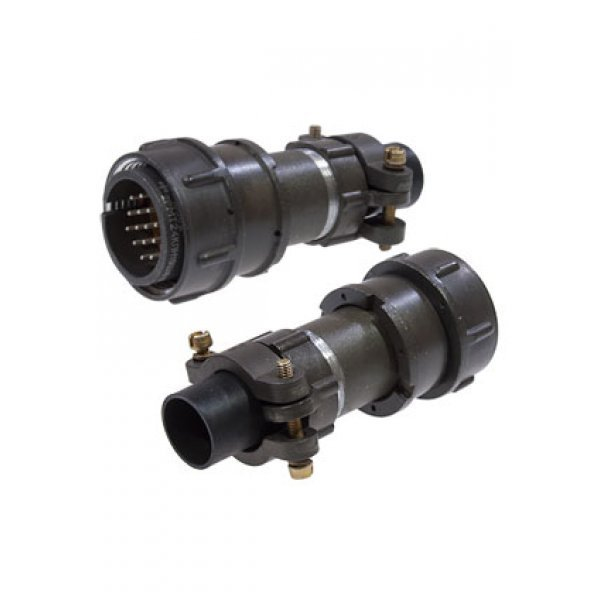

Разъем 2РМТ24КПН19Ш1В1В производства Элекон категории приемки «ОТК» — это цилиндрический низкочастотный кабельный соединитель серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочим напряжением до порядка 700 В и частотой до 3 МГц. Соединитель применяется для внутреннего объемного монтажа, в том числе в изделиях, эксплуатируемых в тропических и влагостойких условиях.

Монтажная часть выполнена в несквозном (проходном) исполнении с прямым патрубком под кабель. Такое конструктивное решение позволяет использовать разъем в составе кабельных сборок, где требуется надежная механическая фиксация и экранирование линии передачи сигнала.

Технические особенности и подтвержденные характеристики

Ниже приведены параметры изделия, соответствующие заводской документации и маркировке.

• Общее количество контактов — 19 штук, диаметр контактов обычно 1 мм.
• Номинальный рабочий ток на контакт — до 5 А, максимальный рабочий ток разъема — до порядка 80 А.
• Тип корпуса — кабельный, блочный, без гофрированного патрубка.
• Корпус металлический, экранированный, с резьбовым соединением и механической фиксацией через накидную гайку.
• Многократность сочленений — порядка 500 циклов.
• Климатическое исполнение — всеклиматическое класса В2.1 по ГОСТ 15150-69.
• Теплостойкость — 100 °C; диапазон рабочих температур — примерно от минус 60 до плюс 100 °C.
• Внешний диаметр корпуса — около 24 мм, типовой габарит по длине — порядка 60–70 мм.
• Масса изделия — около 40–45 г.
• Монтаж — объемный, через пайку жил кабеля сечением обычно до 0,5 мм².

Обозначение «19Ш1В1В» расшифровывается так: 19 — число контактов, Ш — тип контактной системы, 1 — теплостойкость 100 °C, В — всеклиматическое исполнение, 1 — категория качества, В — исполнение приемки, в данном случае ОТК. Маркировка «ОТК» указывает на категорию качества с приемкой 1-го разряда, что соответствует стандартной продукции для промышленного применения без отбора по специальным требованиям качества.

Применение и условия эксплуатации

Разъем 2РМТ24КПН19Ш1В1В применяется для коммутации цепей в составе кабельных вилок и ответных частей. Пайка проводников выполняется непосредственно в контактные гнезда и штыри. Для установки используются стандартные кабельные проходки и крепежные гайки.

Всеклиматическое исполнение класса В2.1 по ГОСТ 15150-69 обеспечивает работоспособность изделия в условиях повышенной влажности и тропического климата. Экранированный металлический корпус с резьбовым соединением снижает уровень помех и обеспечивает надежный электрический контакт при многократных сочленениях.

Год выпуска — 2025. Поставка осуществляется в заводской упаковке. Артикул изделия — 20415, категория — 2РМТ, производитель — Элекон.
