Назначение разъёма 2РМТ24КПН19Ш1В1В

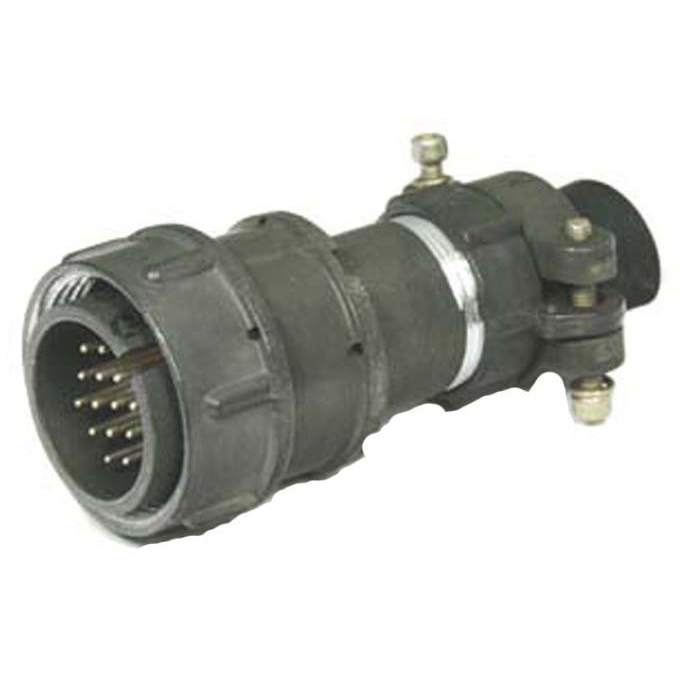

2РМТ24КПН19Ш1В1В — это цилиндрический низкочастотный электрический разъём производства завода «Элекон» (Казань). Изделие предназначено для коммутации электрических цепей переменного и постоянного тока во внутренних цепях приборов, радиоэлектронной аппаратуры и промышленного оборудования. Разъём выпускается с приёмкой «ОТК», что подтверждает контроль качества на предприятии-изготовителе.

Конструктивно данный разъём представляет собой кабельную вилку с прямым патрубком, рассчитанную на объёмный монтаж методом пайки. Он применяется в составе ответных соединений с соответствующими розетками серии 2РМТ и подходит для эксплуатации в составе тропикоустойчивого исполнения по ГОСТ 15150-69 (категория В2.1).

Расшифровка обозначения

• 2РМТ — серия цилиндрических низкочастотных разъёмов;
• 24 — типоразмер, обозначающий диаметр посадочного места;
• КПН — кабельная вилка с прямым патрубком (внутренняя нумерация предприятия);
• 19 — число контактов в разъёме;
• Ш1 — контакты с серебряным покрытием, одна обжимная втулка;
• В1В — всеклиматическое исполнение с теплостойкостью до 100 градусов Цельсия.

Такая маркировка позволяет однозначно определить тип корпуса, число контактов, материал покрытия контактов и условия эксплуатации ещё до распаковки изделия.

Подтверждённые технические характеристики

Разъём имеет 19 контактов диаметром 1 мм. Внешний диаметр корпуса составляет 24 мм. Номинальный рабочий ток на каждый контакт — 5 ампер. Максимальное рабочее напряжение — до 700 вольт, по некоторым данным — до 560 вольт. Рабочая частота — до 3 мегагерц.

Условия эксплуатации

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия;
• Исполнение: всеклиматическое, теплостойкость до 100 градусов (индекс 1);
• Степень защиты: IP20;
• Материал корпуса: металл;
• Масса изделия: ориентировочно от 41 до 43 граммов.

Особенности конструкции

Соединение выполнено резьбовым, ресурс сочленения — до 500 циклов. Разъём экранированный и негерметичный. Контакты имеют серебряное покрытие (индекс Ш1). Монтаж осуществляется пайкой жил сечением до 0,5 квадратного миллиметра.

Применение и совместимость

2РМТ24КПН19Ш1В1В применяется для подключения кабельных линий к приборам и блокам аппаратуры, где требуется надёжная механическая фиксация и экранирование. Разъём совместим с соответствующими розетками серии 2РМТ, что позволяет использовать его как в составе серийных изделий, так и при ремонте и замене вышедших из строя соединителей.

Благодаря всеклиматическому исполнению и расширенному температурному диапазону разъём подходит для эксплуатации в тропических и холодных условиях, в том числе в составе оборудования, к которому предъявляются требования по ГОСТ 15150-69 в части категории В2.1. Изделие поставляется в заводской упаковке, имеет приёмку «ОТК» и датируется 2025 годом выпуска. Артикул позиции — 20414.
