Назначение разъёма 2РМТ24КПН19Ш1В1В

2РМТ24КПН19Ш1В1В — это цилиндрический низкочастотный негерметичный разъём производства завода «Элекон» (Казань). Изделие представляет собой кабельную вилку с 19 контактами в корпусе типоразмера 24. Разъём предназначен для надёжного электрического соединения в промышленных и электронных системах, где требуется передача сигналов и питания в жёстких условиях эксплуатации.

Артикул изделия — 80203. Разъём относится к категории 2РМТ. Конструкция обеспечивает механическую фиксацию ответной части и стабильный электрический контакт при вибрациях, перепадах температуры и воздействии внешней среды.

Подтверждённые технические особенности

Разъём рассчитан на рабочее напряжение до 700 В. Ток на контакт составляет от 4 до 36 А в зависимости от типоразмера контактов. Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Количество сочленений — до 500 циклов. Сопротивление изоляции — не менее 1000 МОм.

Корпус металлический с карболитовым основанием, экранированный. Сочленение резьбовое. Для кабельного монтажа предусмотрен прямой патрубок. Подключение проводников выполняется пайкой или объёмным монтажом.

• Тип: кабельная вилка цилиндрическая низкочастотная негерметичная.
• Количество контактов: 19 штыревых.
• Типоразмер корпуса: 24.
• Рабочее напряжение: до 700 В.
• Ток на контакт: от 4 до 36 А в зависимости от типоразмера контактов.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений: до 500 циклов.
• Сопротивление изоляции: не менее 1000 МОм.
• Материал корпуса: металл, основание из карболита.
• Экранирование: имеется.
• Тип сочленения: резьбовое.
• Монтаж кабеля: прямой патрубок, пайка или объёмный монтаж.

Конструкция и геометрические параметры

Корпус разъёма металлический, оксидированный, серого цвета. Основание выполнено из карболита. Экранирование корпуса снижает влияние электромагнитных помех на передаваемые сигналы. Резьбовое сочленение обеспечивает плотное и надёжное соединение с ответной частью, предотвращая самопроизвольное разъединение при вибрации.

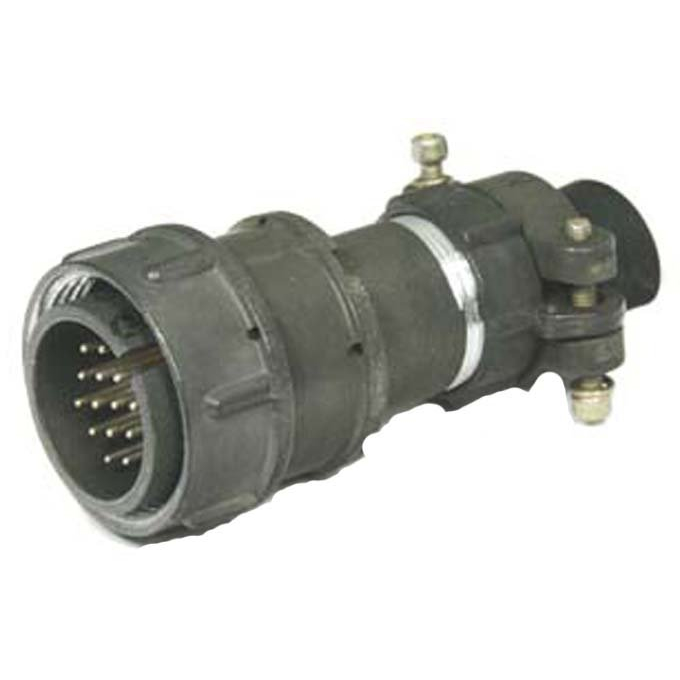

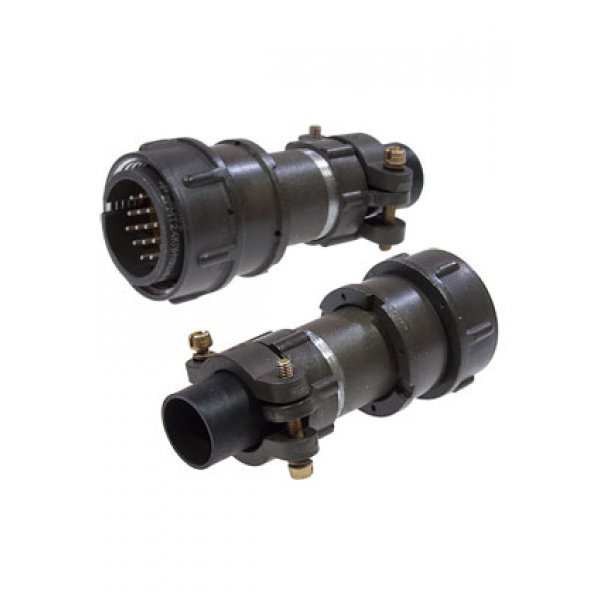

Диаметр корпуса составляет около 32 мм. Высота изделия — примерно 62,5 мм. Масса — ориентировочно 43 г. Прямой патрубок предназначен для ввода и закрепления кабеля. На изображении показан типичный вид вилки 2РМТ24КПН19Ш1В1В с 19 штыревыми контактами, серым оксидированным корпусом и кольцом для соединения.

Применение

Разъём 2РМТ24КПН19Ш1В1В применяется в промышленной электронике, приборостроении и оборудовании для передачи сигналов и питания. Он востребован там, где требуется высокая надёжность в жёстких условиях: при повышенной вибрации, широком диапазоне температур и воздействии помех. Экранированный металлический корпус и большое число сочленений делают изделие пригодным для ответственных узлов, требующих регулярного подключения и отключения.

Благодаря 19 контактам разъём позволяет коммутировать одновременно несколько цепей питания и сигнальных линий в одном соединении. Это упрощает монтаж и обслуживание оборудования, сокращает число отдельных разъёмов и повышает общую надёжность системы.
