Назначение и область применения

Разъем 2РМТ24КПН19Ш1В1В от производителя «Элекон» с артикулом 50300 представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для подключения электрических цепей постоянного и переменного тока. Он относится к серии 2РМТ и применяется преимущественно в промышленной и радиотехнической аппаратуре, включая тропико- и всеклиматическое оборудование.

Основное назначение изделия — коммутация кабельных жгутов и плат внутри электронной аппаратуры. Такие разъемы востребованы в системах автоматики, связи и промышленного оборудования, где требуется надежное соединение и возможность многократного сочленения и расчленения.

Подтвержденные особенности и конструкция

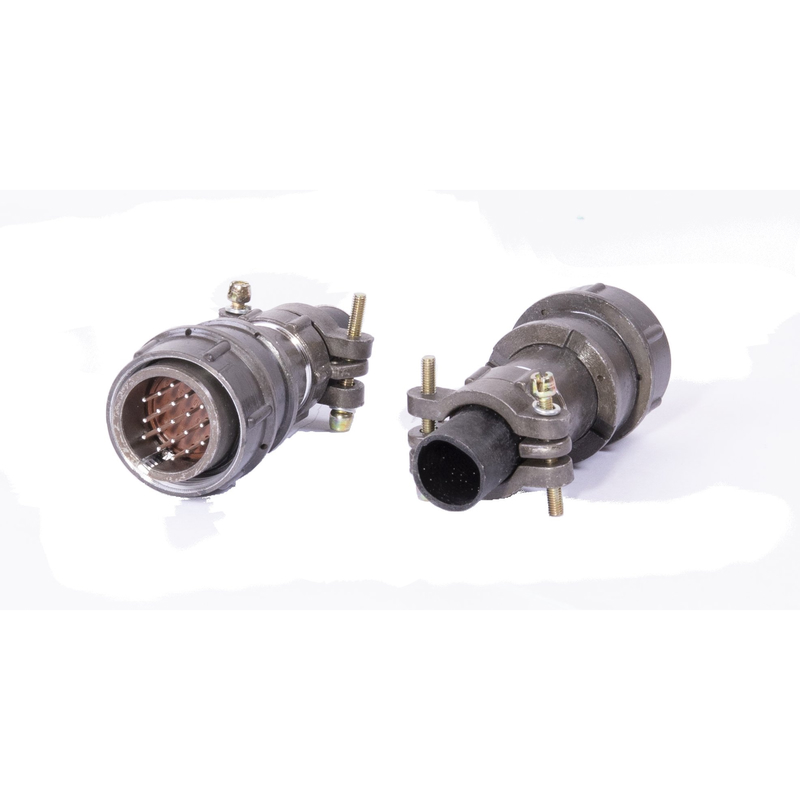

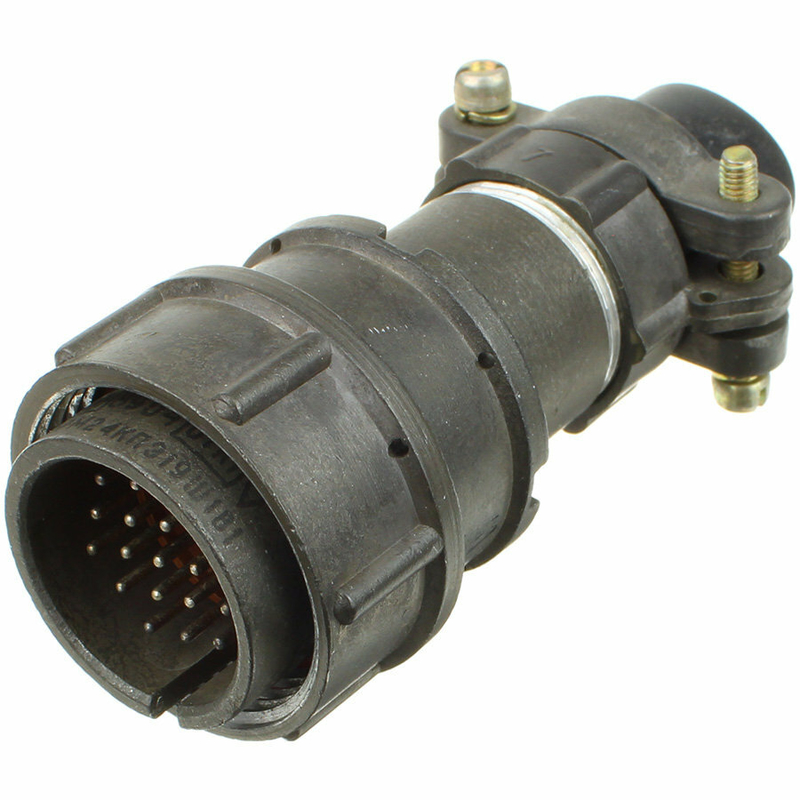

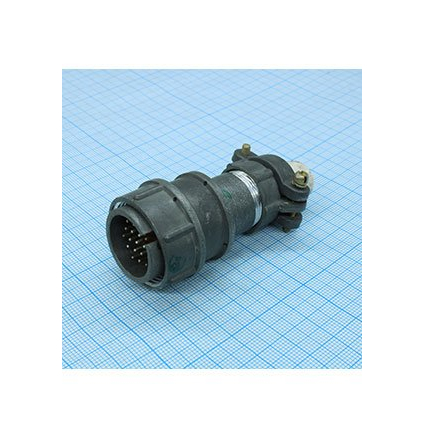

По конструкции это вилка кабельная, негерметичная, тропико- и всеклиматическая, с прямоугольным секторным штифтом Ш1 и одним замыкающим контактом В1. Корпус металлический, кабельный, с прямым патрубком для подключения кабеля. Внешний диаметр корпуса составляет около 24–25 миллиметров.

• Количество контактов: 19 штыревых контактов.
• Материал покрытия контактов: серебро.
• Диаметр контактов: обычно 1 миллиметр.
• Способ соединения с кабелем: пайка.
• Сечение подключаемых жил: до примерно 0,5 квадратного миллиметра.
• Тип исполнения: негерметичный, тропико- и всеклиматический.

Электрические параметры

• Максимальное рабочее напряжение: до 560–700 вольт постоянного или переменного тока.
• Номинальный ток на контакт: порядка 5 ампер.
• Суммарная токовая нагрузка на разъем: до примерно 80 ампер в зависимости от сечения подключаемого провода.
• Сопротивление контакта: не более 5 миллиом для контактов диаметром 1 миллиметр.
• Сопротивление изоляции: не менее 1000 мегаом.

Условия эксплуатации

Разъем рассчитан на работу в жестких климатических условиях. Диапазон рабочих температур составляет примерно от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне частот от 1 до 1000 герц при ускорениях до около 490 метров на секунду в квадрате, что соответствует 50 g.

Применение

2РМТ24КПН19Ш1В1В используется для соединения кабельных жгутов и плат внутри электронной аппаратуры. Его применяют в системах автоматики, связи и промышленного оборудования. Благодаря конструкции серии 2РМТ обеспечивается надежное соединение и многократное сочленение–расчленение, поэтому подобные разъемы часто ставят в ответственных и ресурсных изделиях.

Изделие подходит для цепей постоянного и переменного тока, а также для тропико- и всеклиматического исполнения. При монтаже важно учитывать пайку как способ подключения, допустимое сечение жил и температурный диапазон эксплуатации.

Краткое резюме

Таким образом, 2РМТ24КПН19Ш1В1В Элекон — это кабельная вилка серии 2РМТ на 19 штыревых контактов с серебряным покрытием, металлическим корпусом и прямым патрубком. Она предназначена для промышленной и радиотехнической аппаратуры, работает при напряжении до 560–700 вольт, токе порядка 5 ампер на контакт и в условиях от минус 60 до плюс 100 градусов Цельсия. Артикул изделия — 50300.
