Назначение и область применения

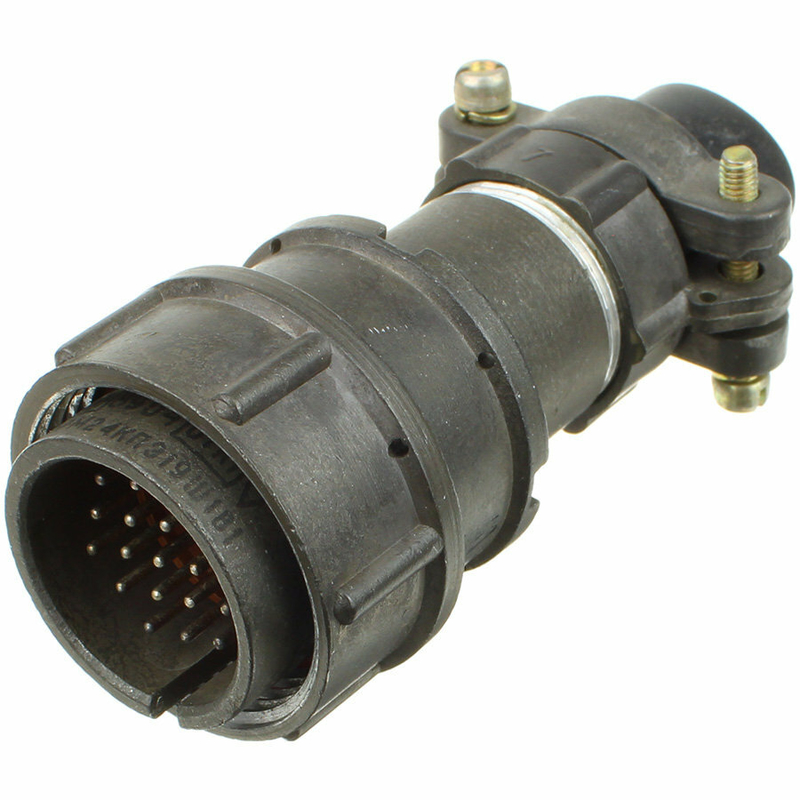

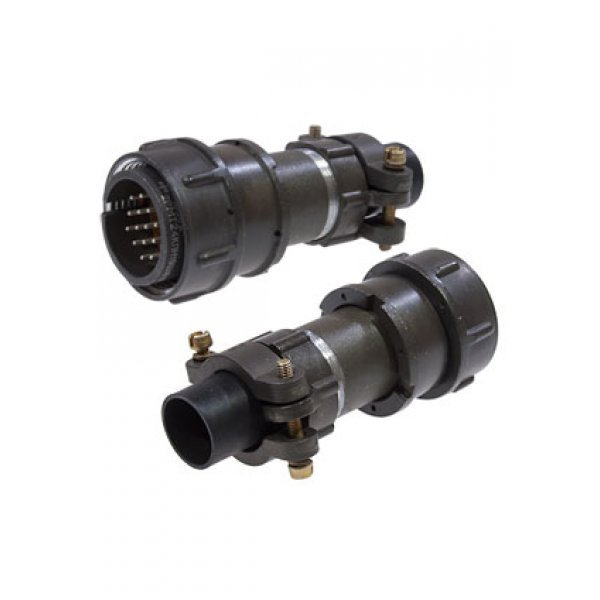

Разъём 2РМТ24КПН19Ш1В1В производства казанского завода «Элекон» представляет собой цилиндрический низкочастотный соединитель серии 2РМТ. Он относится к категории кабельных вилок с прямым патрубком и предназначен для коммутации многожильных кабелей в электрических цепях постоянного и переменного тока. Основная задача данного изделия — обеспечение надёжного электрического соединения между кабельными трассами и ответными розетками в составе радиоэлектронной аппаратуры, промышленных устройств и систем автоматики.

Артикул товара: 50299. Категория: 2РМТ. Производитель: Элекон.

Технические особенности

Конструкция и материалы

Корпус разъёма металлический, диаметр корпуса составляет около 24 мм. Металлический корпус часто имеет оксидированное покрытие. Изолятор выполнен из карболита или аналогичного компаунда, что обеспечивает механическую жёсткость и термостойкость. Контакты покрыты серебром, что гарантирует низкое переходное сопротивление и хорошую стойкость к окислению. Количество контактов — 19 штук.

Электрические параметры

• Максимальное рабочее напряжение: до 560–700 В (в зависимости от источника описания).
• Частота: до 3 МГц.
• Номинальный ток на контакт: порядка 5 А.
• Допустимая суммарная нагрузка по току: до нескольких десятков ампер при нормальном распределении по жилам.

Покрытие контактов серебром обеспечивает стабильность электрических характеристик при длительной эксплуатации. Металлический корпус и термостойкий изолятор позволяют выдерживать значительные механические и тепловые нагрузки.

Совместимость и монтаж

Разъём используется совместно с соответствующими розетками серии 2РМТ, например, 2РМТ24КПН19Г1В1В или другими совместимыми типами. Присоединение кабеля к разъёму обычно выполняется пайкой контактных стержней. Это обеспечивает надёжный и стабильный электрический контакт. Способ монтажа — кабельный, с прямым патрубком. Буква «Ш» в обозначении указывает на кабельный тип с прямым выходом жгута проводников.

1. Подготовить кабель и зачистить жилы.
2. Произвести пайку контактных стержней согласно схеме соединений.
3. Собрать корпус и зафиксировать кабель в патрубке.
4. Проверить целостность соединений и изоляции.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: примерно от минус 60 до плюс 100 градусов Цельсия. Он выдерживает вибрационные нагрузки до десятков g. Такие параметры позволяют применять его в жёстких условиях эксплуатации, включая промышленные и транспортные системы.

Благодаря металлическому корпусу, серебряному покрытию контактов и термостойкому изолятору соединитель обеспечивает надёжную работу в цепях постоянного и переменного тока. Он подходит для подключения кабельных трасс в радиоэлектронной аппаратуре, промышленных устройствах и системах автоматики. При соблюдении правил монтажа и эксплуатации изделие сохраняет свои характеристики в течение длительного срока службы.
