Назначение разъёма 2РМТ24КПН19Ш1В1В

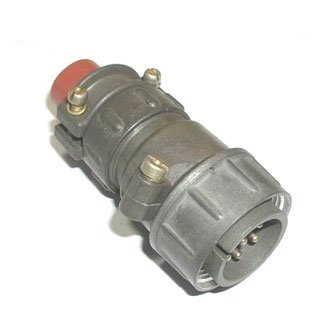

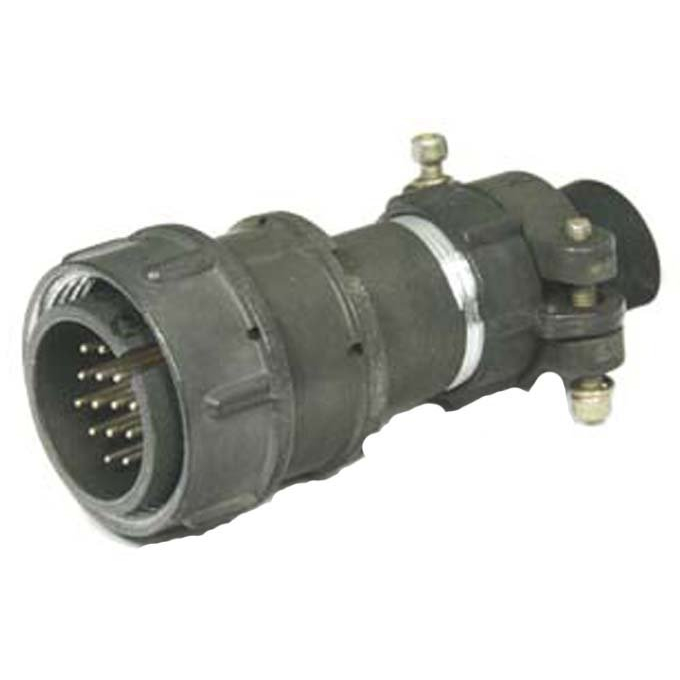

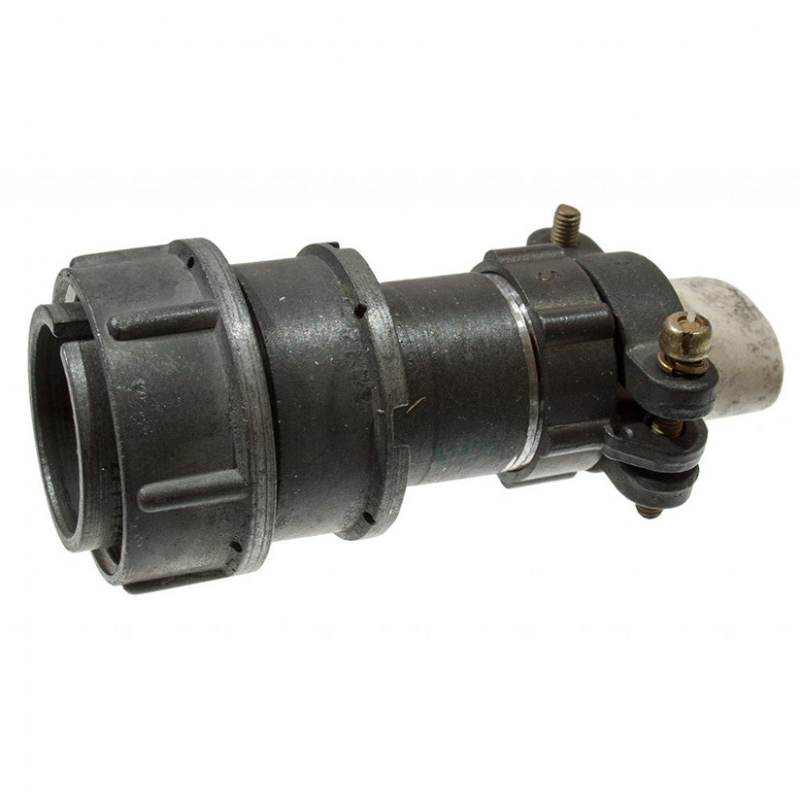

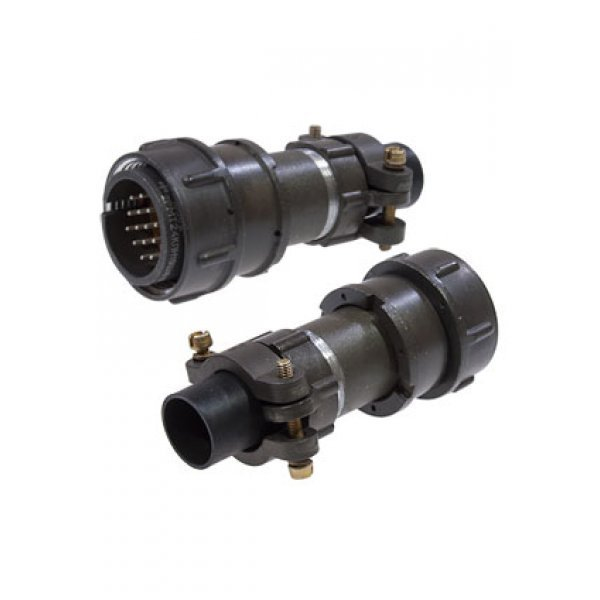

2РМТ24КПН19Ш1В1В — это кабельная вилка производства завода «Элекон» (серия «5»), относящаяся к цилиндрическим низкочастотным разъёмам серии 2РМТ. Изделие предназначено для работы в электрических цепях переменного или постоянного тока с напряжением до 560–700 В и частотой до 3 МГц. Разъём применяется для объёмного монтажа пайкой и обеспечивает надёжное электрическое соединение кабеля с ответной частью — соответствующей розеткой серии 2РМТ.

Конструкция разъёма рассчитана на эксплуатацию в составе промышленных систем, где требуется устойчивость к механическим нагрузкам и широкому диапазону температур. Приёмка «5» подтверждает соответствие изделия требованиям нормативной документации, а год выпуска — 2013.

Подтверждённые технические особенности

Разъём имеет 19 штыревых контактов диаметром 1 мм. Номинальный ток на контакт составляет 5 А, общий ток — до 80 А. Материал корпуса — алюминиевый сплав, изолятор — карболит. Покрытие контактов — серебро (В1В), покрытие корпуса — оксидирование (серый цвет).

• Рабочий диапазон температур: от минус 60 до плюс 100 °C.
• Климатическое исполнение: всеклиматическое (В2.1).
• Степень защиты: IP20.
• Способ монтажа: объёмный, пайкой.
• Тип сочленения: резьбовое.
• Ресурс: 500 циклов сочленений.
• Диаметр корпуса: 24 мм (внешний — до 32 мм), длина — до 62,5 мм.
• Масса: около 33–43 г.
• Патрубок прямой (П) с гайкой для неэкранированного кабеля (Н).
• Сечение жил кабеля: до 0,5 мм².
• Поляризация: одношпоночная.

Электрические и механические параметры

Сопротивление изоляции составляет не менее 1000–5000 МОм, электрическая прочность — 1850 В. Разъём выдерживает вибрацию до 50 g в диапазоне частот от 1 до 5000 Гц, а также удары до 500 g. Эти характеристики обеспечивают стабильную работу изделия в условиях интенсивных динамических нагрузок.

Обозначение 2РМТ24КПН19Ш1В1В расшифровывается следующим образом: серия 2РМТ, диаметр корпуса 24 мм, кабельная вилка (К), патрубок прямой (П), неэкранированный кабель (Н), 19 штыревых контактов (19Ш), покрытие контактов серебром (В1В).

Применение и совместимость

Разъём используется в промышленных системах и совместим с соответствующими розетками серии 2РМТ. Изделие соответствует ГОСТам и техническим условиям ГЕ0.364.126 ТУ. Производитель — АО «Завод Элекон», Казань. Разъём поставляется без ответной части; комплектация определяется условиями заказа. Указанные параметры позволяют применять изделие в цепях управления, питания и передачи сигналов низкой частоты.
