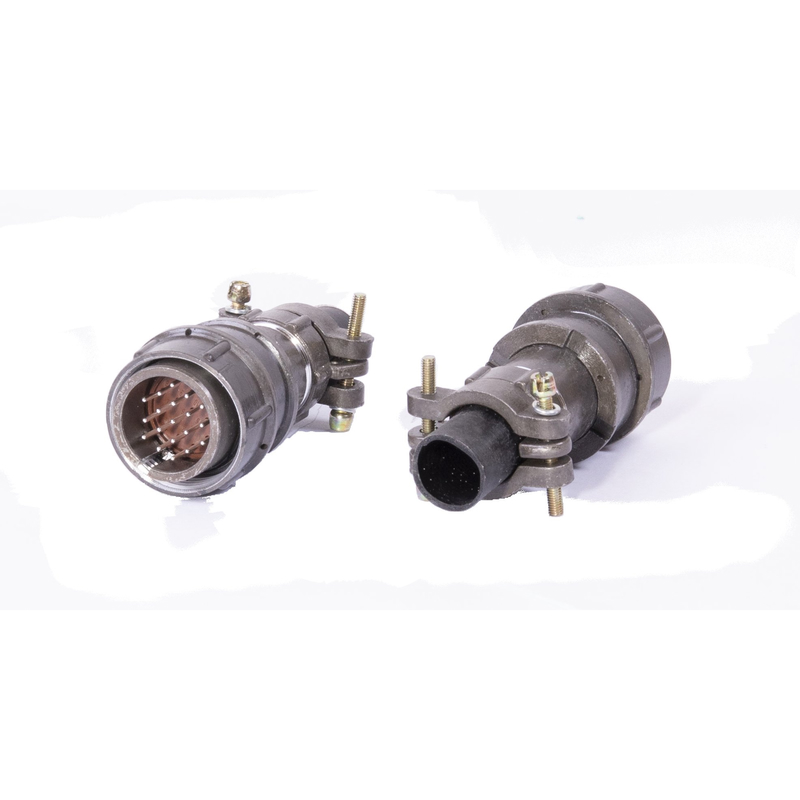

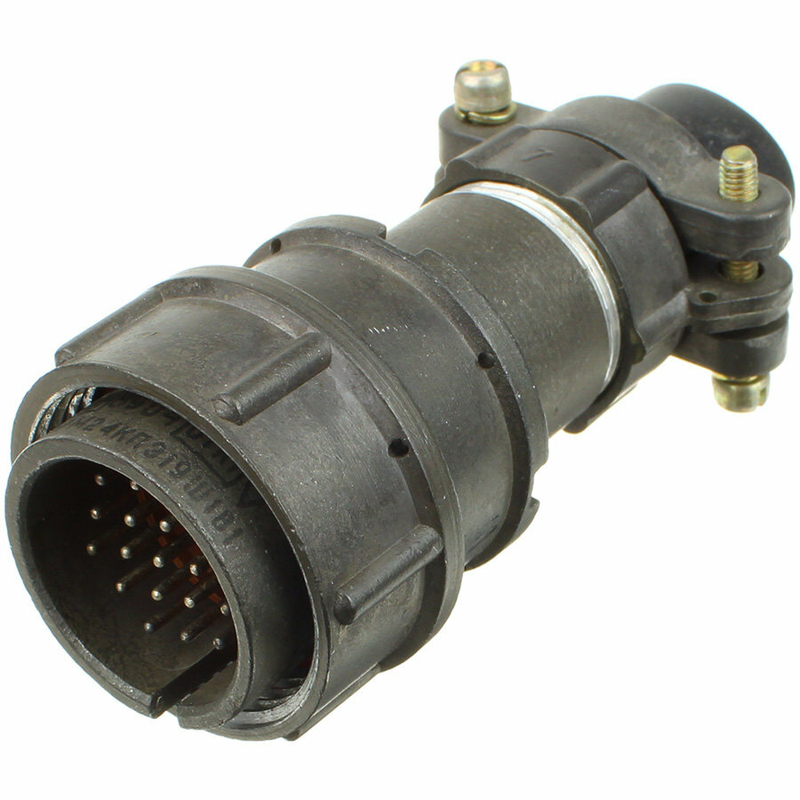

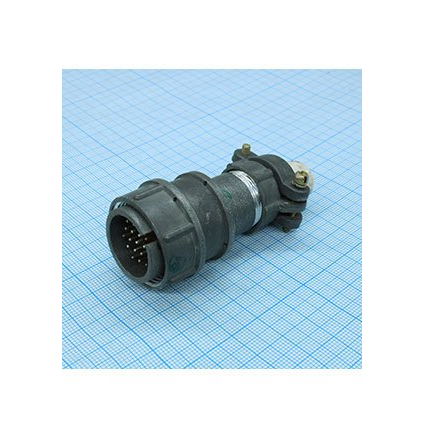

2РМТ24КПН19Ш1В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъем из серии 2РМТ, предназначенный для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Это кабельная вилка с прямым патрубком для неэкранированного кабеля, оснащенная 19 извлекаемыми штыревыми контактами диаметром 1 мм с серебряным покрытием. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 5–8 А (в зависимости от сечения провода до 0,5 мм²), сопротивление контакта — не более 5 мОм.

Диаметр посадочного отверстия корпуса — 24 мм, рабочий диапазон температур — от -60 до +100°C (с учетом перегрева контактов до +180°C), сопротивление изоляции — не менее 1000–5000 МОм.

Расшифровка обозначения

• 2РМТ: тип разъема (низкочастотный цилиндрический негерметичный).

• 24: условный размер корпуса.

• К: кабельный корпус.

• П: прямой патрубок.

• Н: гайка для фиксации кабеля.

• 19: количество контактов.

• Ш: вилка (штыревые контакты).

• 1: диаметр контактов 1 мм.

• В: серебряное покрытие.

• 1: теплостойкость до +100°C.

• В: всеклиматическое исполнение.

Применение и надежность

Разъем выдерживает вибрацию (1–5000 Гц, до 490 м/с²), 500 сочленений-расчленений, минимальную наработку 1000–5000 часов и срок сохраняемости 15–25 лет. Монтаж — пайкой, внутренний объемный, подходит для цепей переменного и постоянного тока до 3 МГц в условиях повышенной влажности (до 98% при +40°C).
